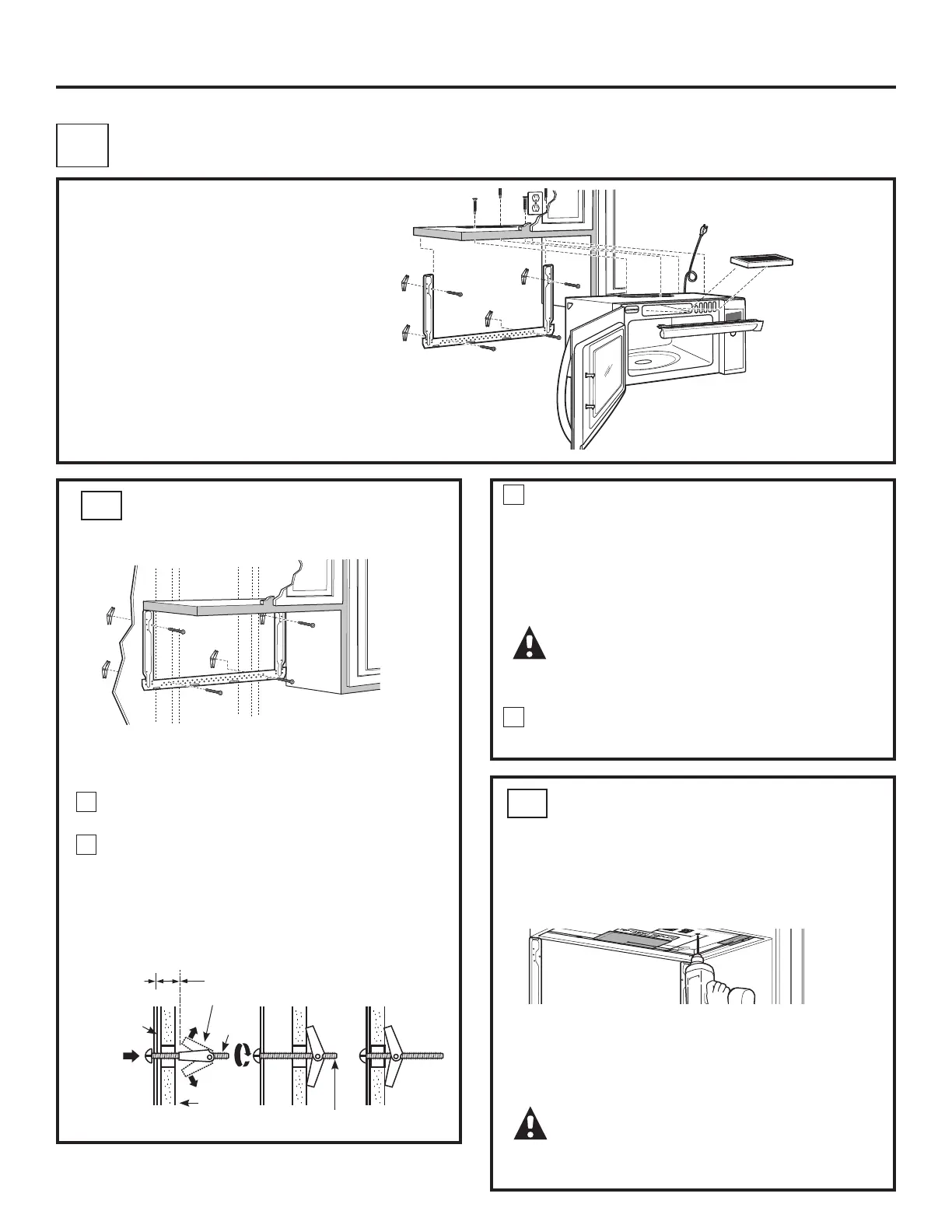

PERSPECTIVA GENERAL
DE LA INSTALACIÓN
C1. Pegue el plato de montaje
a la pared
C2. Prepare el gabinete superior
C3. Ajuste el calefactor
C4. Monte el horno
C5. Instale el filtro de carbonilla
(No suministrado)
 /HDODVLQVWUXFFLRQHVVREUHOD3/$17,//$
DEL GABINETE SUPERIOR.
 3pJXHODGHEDMRGHOJDELQHWHVXSHULRU
 7DODGUHXQDJXMHURVLJXLHQGRODVLQVWUXFFLRQHV
en la PLANTILLA DEL GABINETE SUPERIOR.
PRECAUCIÓN: Use gafas de
seguridad cuando perfore los agujeros en el fondo
del gabinete.
Instrucciones de instalación
Deberá perforar agujeros para los tornillos de apoyo
superiores y un agujero suficientemente grande para
que el cable eléctrico quepa.
C
Coloque el plato de montaje contra la pared e inserte
las alas de mariposa en los agujeros de la pared para
montar el plato.
NOTA: Antes de apretar los tornillos basculantes
y los tornillos de madera, cerciórese de que las orejillas
en el plato de montaje toquen el fondo del gabinete
cuando son empujadas contra la pared y de que el plato
esté centrado apropiadamente debajo del gabinete.
PRECAUCIÓN: Tenga cuidado de evitar
pellizcar sus dedos entre la parte posterior del plato
de montaje y la pared.
Apriete todos los tornillos. Tire del plato en dirección
opuesta a la pared para ayudar a apretar los tornillos.
3
CÓMO ADHERIR LA PLACA
DE MONTAJE A LA PARED
C1
Pegue el plato a la pared usando los tornillos basculantes.
Por lo menos un tornillo de madera debe ser usado para
pegar el plato al poste de la pared.
Remueva las mariposas del basculante de
los tornillos.
Inserte los tornillos en el plato de montaje a través
de los agujeros diseñados para ser insertados
en la pared de mampostería seca y pegue otra
vez las mariposas de
3
ø4s en cada tornillo.
1
Pared
Plato de
montaje
Espaciadores para los basculantes
mayores que el ancho de la pared
Extremo del tornillo
Tornillo de
mariposa
Alas de mariposa
Para usar los tornillos basculantes:
2
4
