GEA Bock HG44e Series - Basic circuit diagram for star-delta start with special motor

D
GB
F
E
21
96416-08.2020-DGbFEIRu
7 | Electrical connection

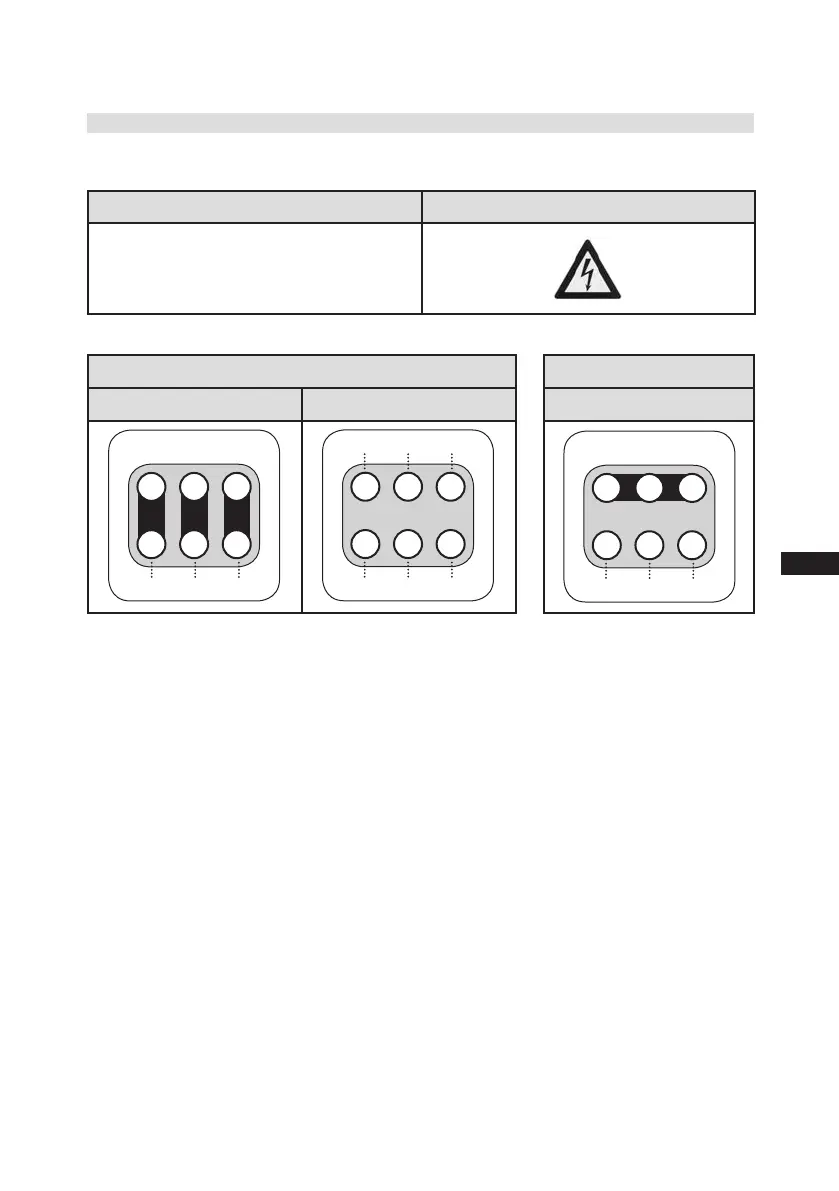

5.4 Specialmotor:designfordirectorstar-deltastart
Amechanicalunloadedstartwithbypasssolenoidvalveisrequiredforthestar-deltastart.
Designationonthenameplate Stickerontheterminalbox
∆/Y
Star-deltastart-upisonlypossiblefor230Vpowersupply.Example:
230V∆
Direct start
Star-deltastart
400VY
Directstartonly
