Produktbeskrivelse
Oppbygging og funksjon
Geberit pressverktøyet ACO 103plus består av:
• Pressenhet med brukerhåndbok
• Pressbakker med samsvarsmerke
• Batteri og ladeapparat med driftsveiledning
• Dokumentet "Generelle sikkerhetsanvisninger for elektroverktøy"
• Transportkoffert
Utstyret kan variere alt etter leveringsomfanget.


















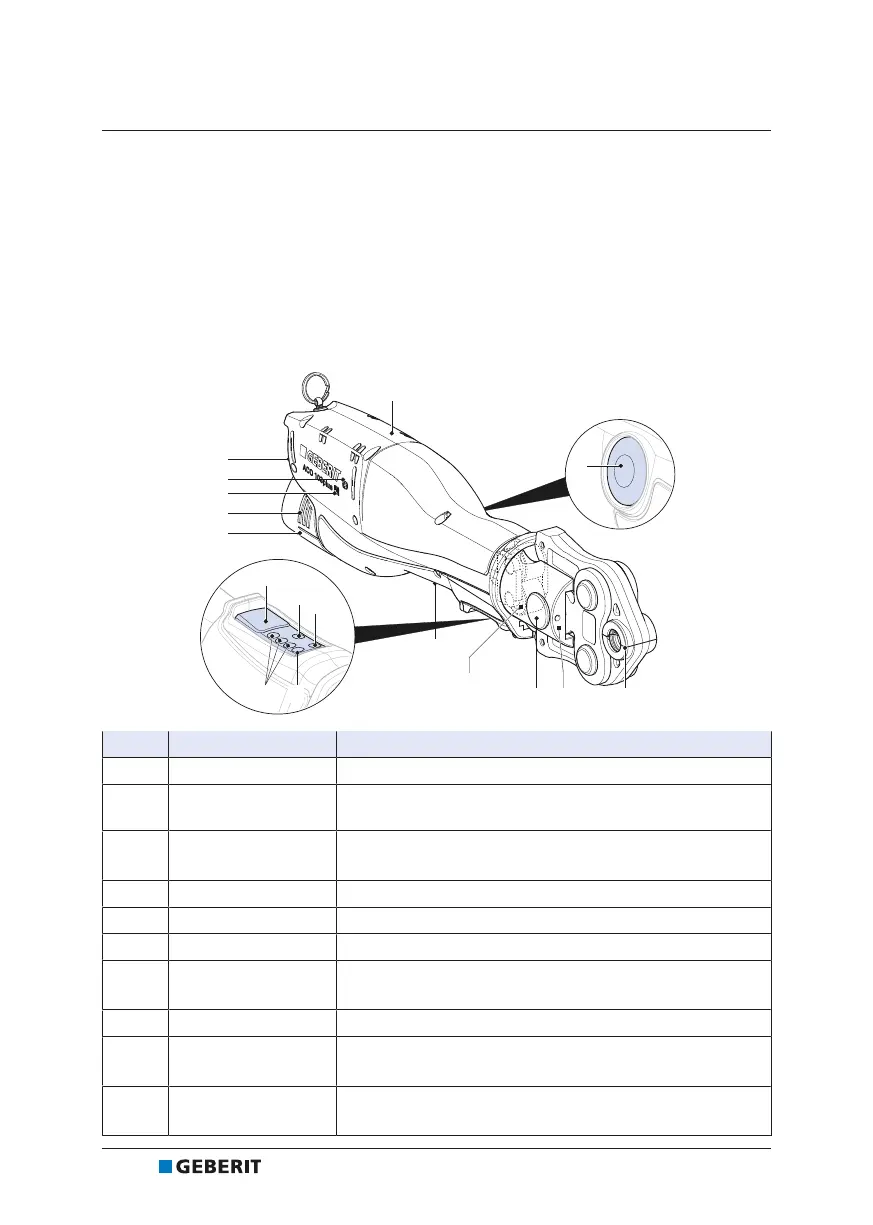

Pos. nr. Betegnelse Funksjon/beskrivelse
1 Pressenhet –
2 Avlastningsknapp
Trykk og hold: Avbryter pressesekvensen. Rulledrevet går
tilbake til oppstartsposisjonen.
3 Presspåsats
• Pressbakken tilsvarer diameteren til pressfittingen.
• Presspåsats med varseletikett
4 Dreibart hode Kan dreies 180°. Det kan bare dreies før pressingen.
5 Festebolt Holder presspåsatsen
6 Rulledrev Overfører presskraften fra pressenheten til presspåsatsen.
7 Grønn LED
• Lyser: Apparatet er klart til bruk.
• Blinker: Feil → Se "Utbedre feil", side136.
8 Rød LED Lyser eller blinker: Feil → Se "Utbedre feil", side136.
9 Blå LED
• Lyser: Radioforbindelse er aktiv.
• Blinker: Radioforbindelse kan opprettes.
10 Startknapp
• Trykk en kort stund: Aktiverer apparatet fra hvilemodus.
• Trykk lenge (> 2 sek.): Starter pressesekvensen.
