Descrizione del prodotto
Struttura e funzione

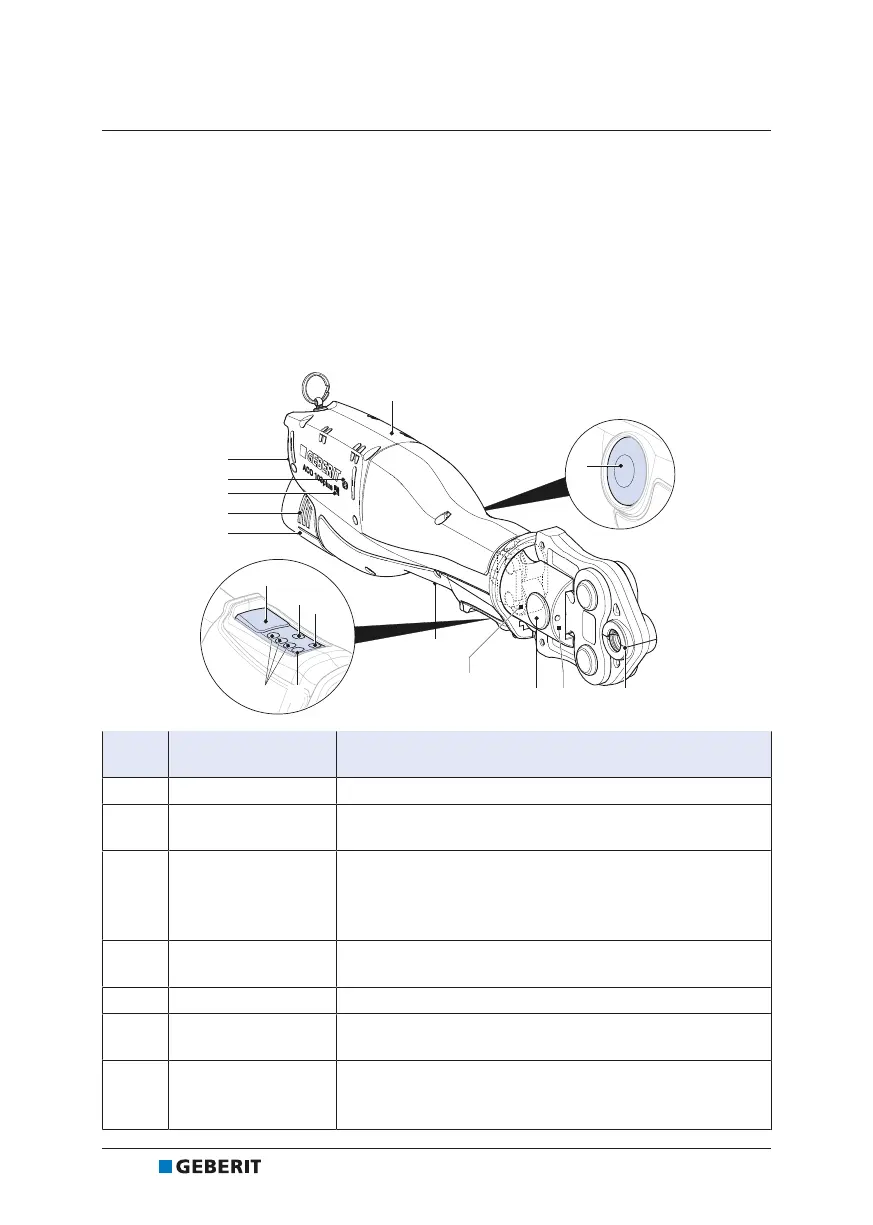

La pressatrice Geberit ACO 103plus è composta da:
• pressatrice con istruzioni di funzionamento
• ganasce a morsa con marchio di compatibilità
• accumulatore e caricabatteria con istruzioni di funzionamento
• documento "Avvertenze generali di sicurezza per elettroutensili"
• valigia per il trasporto
La composizione può variare in base al materiale in dotazione.

















N. posi-
zione
Denominazione Funzione / Descrizione
1 Pressatrice –
2 Pulsante di rilascio
Premere e tenere premuto: interrompe il processo di pres-
satura. I rulli di trasmissione ritornano in sede.
3
Elemento aggiuntivo
per pressatura
• La ganascia a morsa corrisponde al diametro del rac-
cordo.
• Elemento aggiuntivo per pressatura con etichetta adesiva
di avvertenza
4 Testa ruotabile
Ruotabile di 180°. Può essere ruotata solo prima della
pressatura.
5 Vite di fissaggio Tiene fermo l'elemento aggiuntivo per pressatura
6 Rulli di trasmissione
Trasmette la forza di compressione dalla pressatrice all'ele-
mento aggiuntivo per pressatura.
7 LED verde
• Acceso: l'apparecchio è pronto per l'entrata in esercizio.
• Lampeggia: malfunzionamento → Vedere "Eliminazione
dei malfunzionamenti", pagina60.
