Produktbeskrivning
Uppbyggnad och funktion
Geberit pressverktyg ACO 103plus består av:
• pressenhet med driftinstruktion
• pressbackar med kompatibilitetsmärkning
• batteri och laddare med driftinstruktion
• dokumentet ”Allmänna säkerhetsanvisningar för elverktyg”
• transportlåda
Utrustningen kan variera beroende av leveransomfattning.


















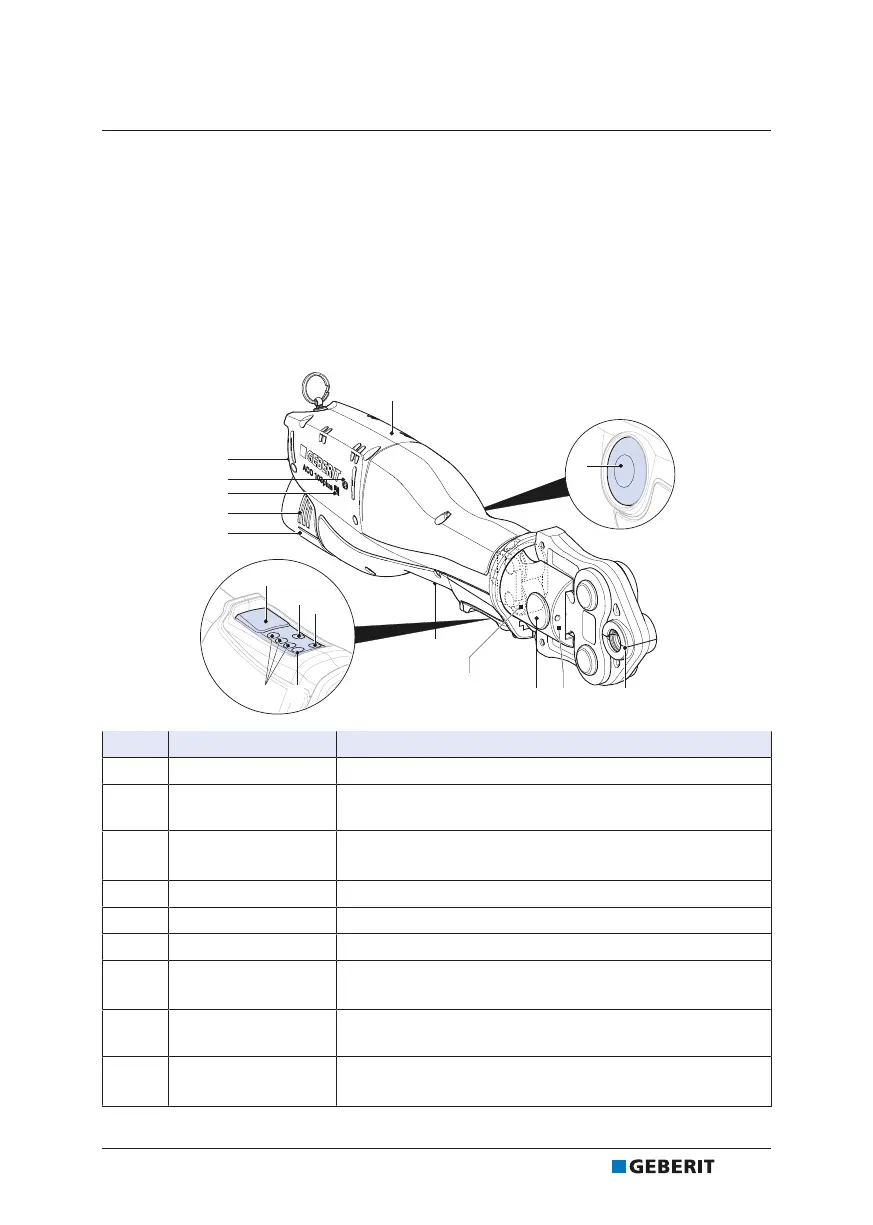

Pos.nr Beteckning Funktion/beskrivning
1 Pressenhet –
2 Avlastningsknapp
Tryck ned och håll nedtryckt: Avbryter pressekvensen. Rull-
drivningen kör tillbaka till utgångsläget.
3 Presstillsats
• Pressbacken motsvarar pressrördelens diameter.
• Presstillsats med varningsdekal
4 Vridbart huvud Kan vridas 180°. Går bara att vrida före pressningen.
5 Fästbult Håller presstillsatsen
6 Rulldrivning Överför presskraften från pressenheten till presstillsatsen.
7 Grön LED
• Lyser: Enheten är driftsklar.
• Blinkar: Störning → Se ”Avhjälpa störningar”, sida151.
8 Röd LED
Lyser eller blinkar: Störning → Se ”Avhjälpa störningar”,
sida151.
9 Blå LED
• Lyser: Radioförbindelsen är aktiv.
• Blinkar: Radioförbindelsen kan upprättas.
