ES
Descripción del producto

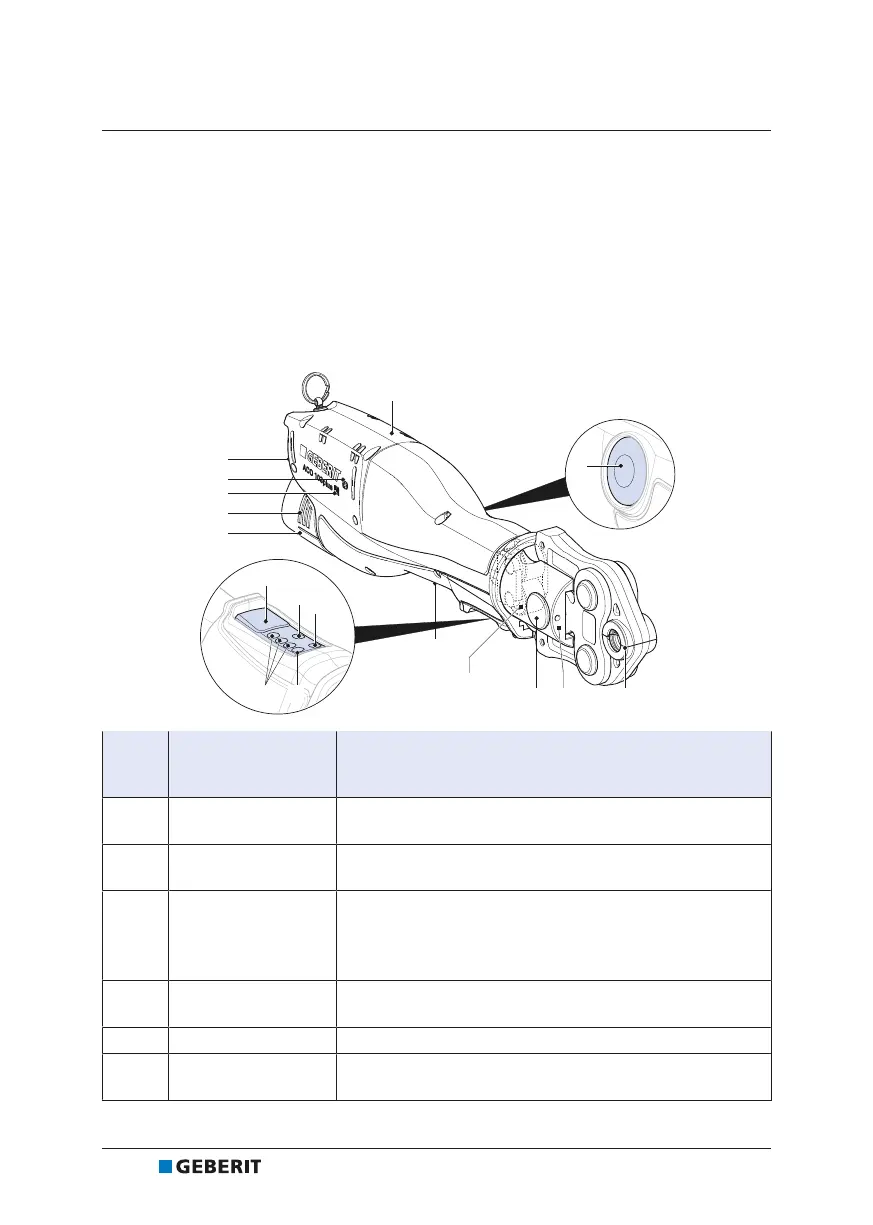

Construcción y función
La herramienta de compresión Geberit ACO 103plus consta de:
• máquina de compresión con instrucciones de servicio
• mordazas de compresión con marca de compatibilidad
• batería y cargador de batería con instrucciones de servicio
• documento "Normas generales de seguridad para herramientas eléctricas"
• maletín de transporte
El equipamiento puede variar en función del volumen de suministro.
N.º
posi-
ción
Denominación Función/descripción
1
Máquina de compre-
sión
–
2 Botón de desbloqueo
Presionar y mantener: interrumpe el proceso de compre-
sión. La unidad de rodillos regresa a la posición de inicio.
3
Elemento sobre-
puesto de compresión
• La mordaza de compresión se corresponde con el diá-
metro de los pressfittings.
• Elemento sobrepuesto de compresión con etiqueta adhe-
siva de advertencia
4 Cabeza orientable
Se puede orientar en un margen de 180°. Solo puede
girarse antes del prensado.
5 Pasador de sujeción Sostiene el elemento sobrepuesto de compresión
6 Unidad de rodillos
Transmite la fuerza de compresión de la máquina de com-
presión al elemento sobrepuesto de compresión.
84
27021599660551563-1 © 02-2021
968.403.00.0(01)
