Descriptif du produit
Structure et fonction

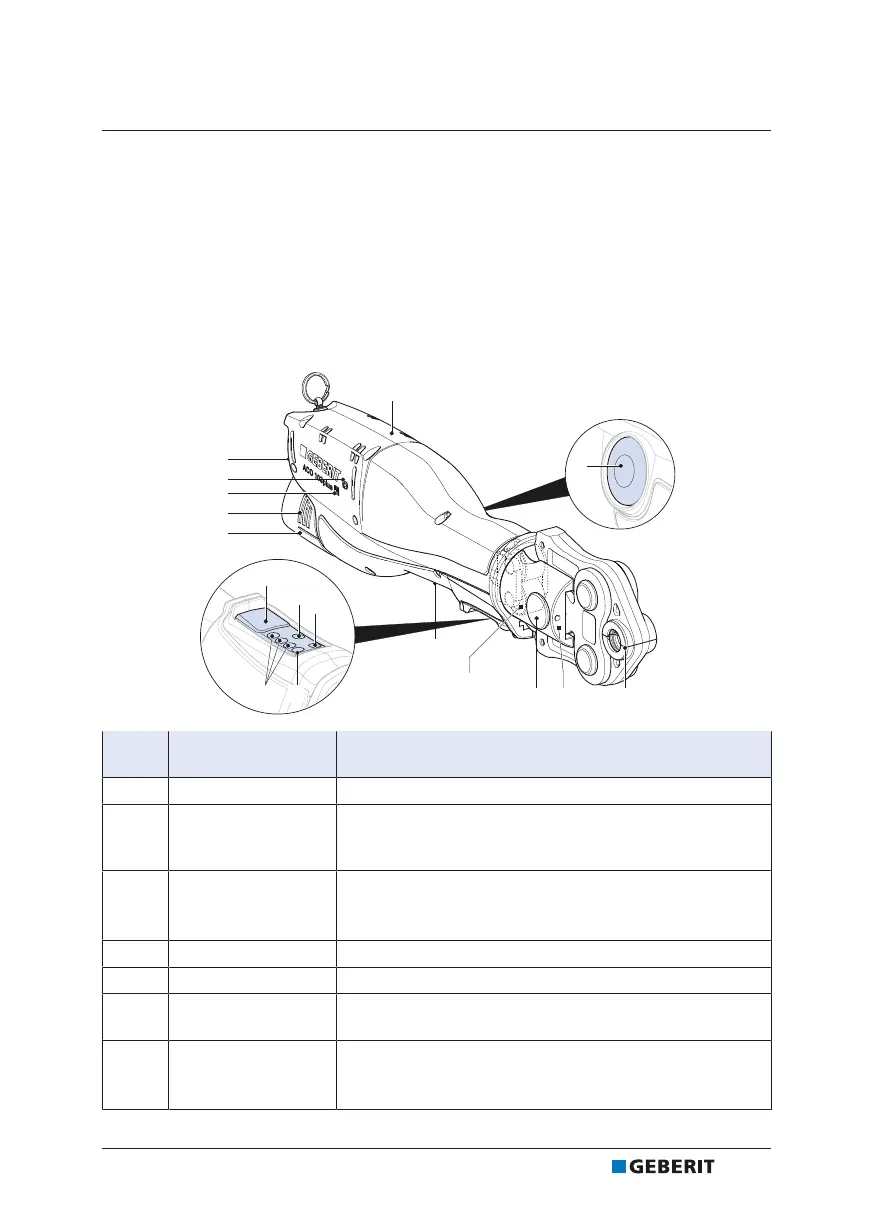

L’outil de sertissage Geberit ACO 103plus se compose des éléments suivants:
• sertisseuse avec son manuel d’utilisation
• mâchoires avec indicateur de compatibilité
• accumulateur avec son chargeur et son manuel d’utilisation
• document «Consignes de sécurité générales pour outils électriques»
• mallette de transport
L’équipement peut varier en fonction du contenu de la livraison.

















N° de
position
Désignation Fonction/description
1 Sertisseuse –
2 Bouton de décharge
Actionner et maintenir appuyé: interruption du processus
de sertissage. L’entraînement à rouleaux revient à sa posi-
tion initiale.
3 Embout de sertissage
• La mâchoire correspond au diamètre du raccord de pres-
sion.
• Embout de sertissage avec autocollant avertisseur
4 Tête pivotante Mobile à 180° – uniquement avant le sertissage.
5 Boulon de retenue Maintient l’embout de sertissage
6
Entraînement à rou-
leaux
Transmet la force de sertissage de la sertisseuse sur l’em-
bout de sertissage.
7 LED verte
• Allumée: l’appareil est prêt à être utilisé.
• Clignote: dérangement → Voir «Dépannage»,
page45.
