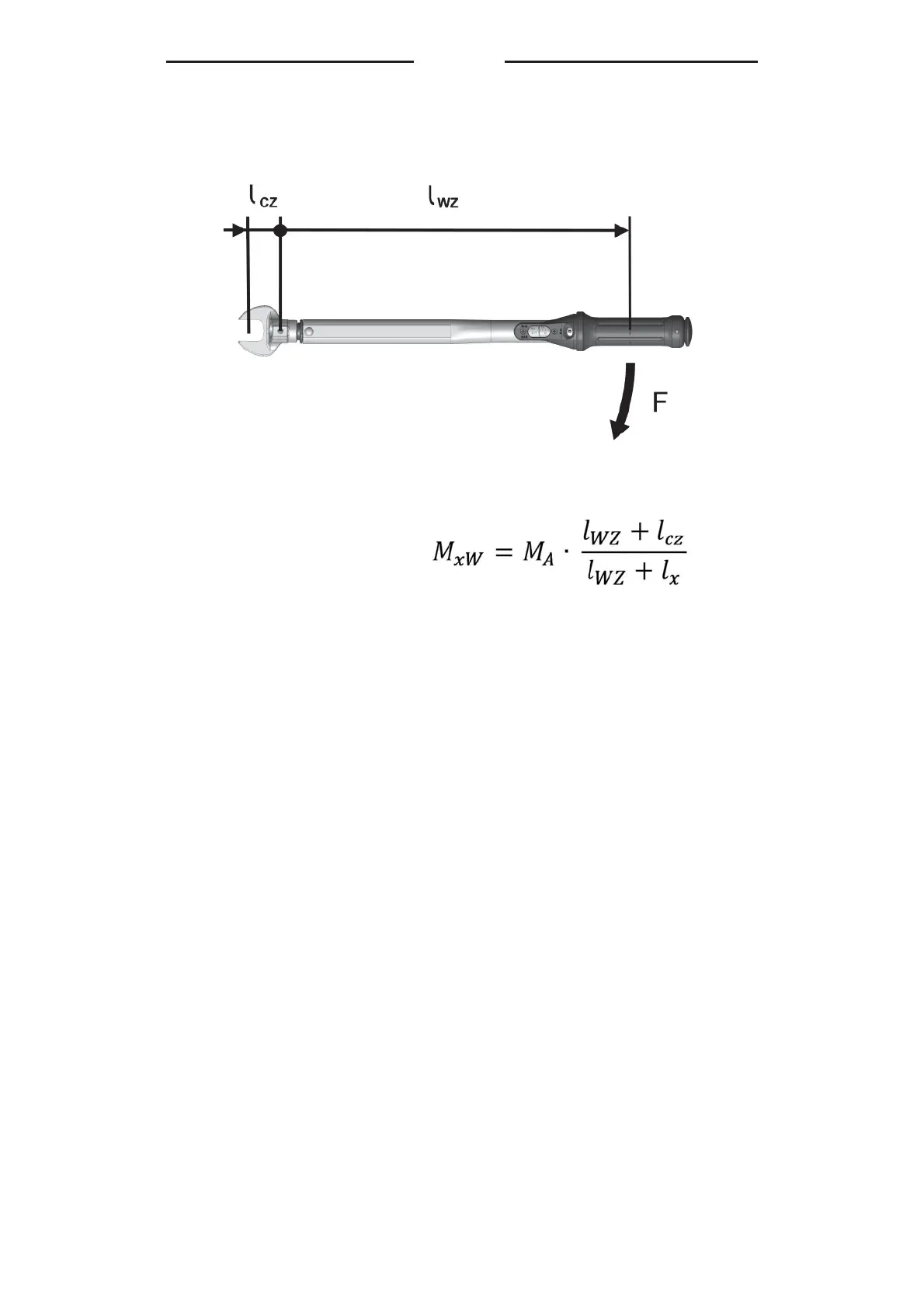

Berekening van het instelmoment voor afwijkende
steekmaten bij de astap-opname:
Het nieuwe insteldraaimoment M
xW
wordt volgens deze
formule berekend:
M
xW
= het draaimoment dat op de schaal van de
momentsleutel moet worden ingesteld.
M
A
= het draaimoment, waarmee de bout of moer
moet worden vastgedraaid.
l
WZ
= afstand tussen middelpunt van de
veiligheidspen van de opname van de
momentsleutel en het middelpunt van het
handvat (zie tabel in hoofdstuk 7).
l
CZ
= Standaardsteekmaat (zie tabel in hoofdstuk 7
of het certificaat).
l
x
= afstand tussen middelpunt van de
veiligheidspen van de opname van de
momentsleutel en het middelpunt van de bout of
moer (ook steekmaat opzetgereedschap
genoemd).
