Berekening van het instelmoment voor afwijkende
steekmaten bij de SE-opname:

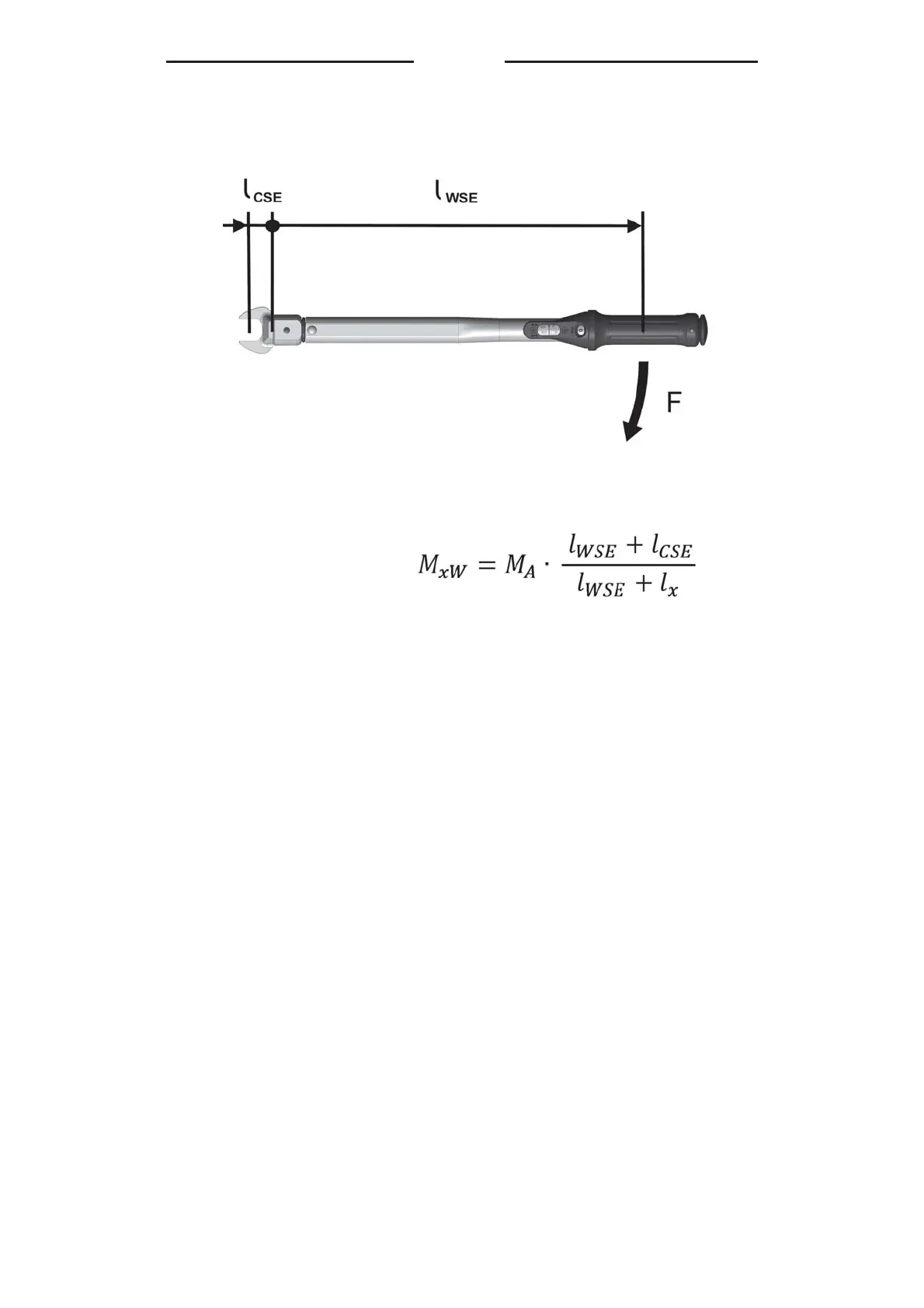

Het nieuwe insteldraaimoment M
xW
wordt volgens deze
formule berekend:
M
xW
= het draaimoment dat op de schaal van de
momentsleutel moet worden ingesteld.
M
A
= het draaimoment, waarmee de bout of moer
moet worden vastgedraaid.
l
WSE
= afstand tussen het kopvlak van de SE-opname
van de momentsleutel en het middelpunt van het
handvat (zie tabel in hoofdstuk 7).
l
CSE
= Standaardsteekmaat (zie tabel in hoofdstuk 7 of
het certificaat).
l
x
= afstand tussen het kopvlak van de SE-opname
van de momentsleutel en het middelpunt van de
bout of moer (ook steekmaat opzetgereedschap
genoemd).
