4 ADV50 QS, SW-PW V1.11 / CTL V2.11
Italiano English
Italiano English
Umidità ambientale Inferiore al 90% UR (senza formazione di condensa)
Vibrazione 9,80665 m/s
2
(1G) meno di 20 Hz, 5,88 m/s2 (0,6G) da 20 a 50 Hz
Approvazioni

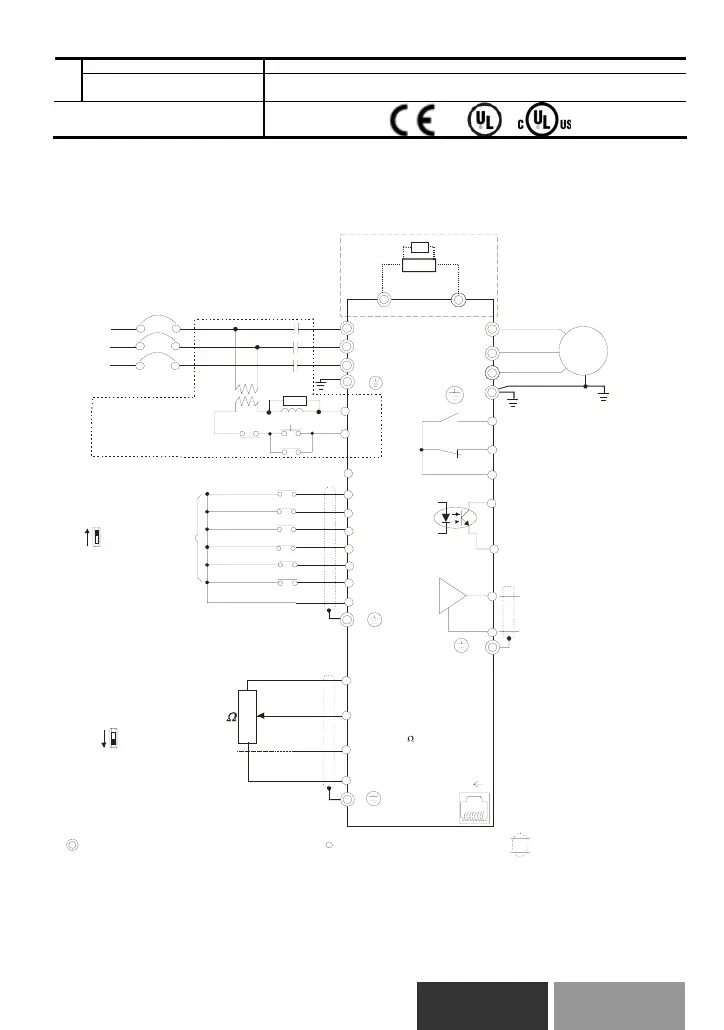

Schema di base del cablaggio
Gli utenti devono effettuare i collegamenti attenendosi allo schema del circuito sottostante.
AVI
ACI
ACM
+
4~20mA
+10V
5K
3
2
1
Alimentazione
+10V 3mA
Frequenza master da
0 a 10V 47K
E
* Non applicare la tensione di alimentazione
direttamente ai suddetti morsetti.
E
R(L1)
S(L2)
T(L3)
SA
OFF
ON
MC
MC
RB
RC
R(L1)
S(L2)
T(L3)
E
Impostazione di fabbrica del
terminale di uscita analogico
multifunzione:
frequenza analogica/misuratore
di corrente 0~10 VCC/2 mA
U(T1)
V(T2)
W(T3)
IM
3~
AFM
ACM
RA
RB
RC
Motore
Impostazione di fabbrica:
il drive funziona a 48 V 50 mA
Uscita multifunzione
fotoaccoppiatore
E
E
Consultare la descrizione
dei morsetti di controllo.
MO1
MCM
MI1
MI2
MI3
MI4
MI6
MI5
DCM
+24V
FWD/Stop
REV/Stop
Multi-step 1
Multi-step 2
Multi-step 3
Multi-step 4
Sw2
AVI
ACI
ACI/AVI switch
Quando passa ad Avi,
indica AVI2
-
81
Sw1
NPN
PNP
Per l'impiego di uno speciale
resistore di frenatura/dispositivo
di frenata, consultare l'appendice B.
Il cablaggio dei modelli può variare.
Per informazioni, vedere le
figure seguenti.
* I modelli monofase possono utilizzare solo i morsetti R(L1) e S(L2) come mors. di alimentazione.
* L'alimentazione monofase non può essere utilizzata sui modelli trifase.
BUE
BR
Unità di frenatura
(opzionale)
Resistore di
frenatura
(opzionale)
F/NFB (
usibile Interruttore senza fusibile)
Circuito raccomandato
quando l'alimentazione
viene scollegata per
guasto in uscita
Impostazioni
di fabbrica
Impostazioni di fabbrica:
modalità NPN
Per il cablaggio delle
modalità NPN e PNP
vedere la figura 3.
Impostazioni di fabbrica:
modalità ACI
Comune segnale analogico
RS-485
Interfaccia seriale
1:
2: EV
5: SG+
6:
7:
8:
Riservato
3: GND
4: SG-
Riservato
Riservato
Riservato
Terminali (di alimentazione) del circuito elettrico
Terminali del circuito di controllo Fili e cavi schermati
Comune segnale digitale
Comune segnale analogico
