gefran SIEIDrive ADV50 Series User Manual

ADV50 QS, SW-PW V1.11 / CTL V2.11 7
Italiano English

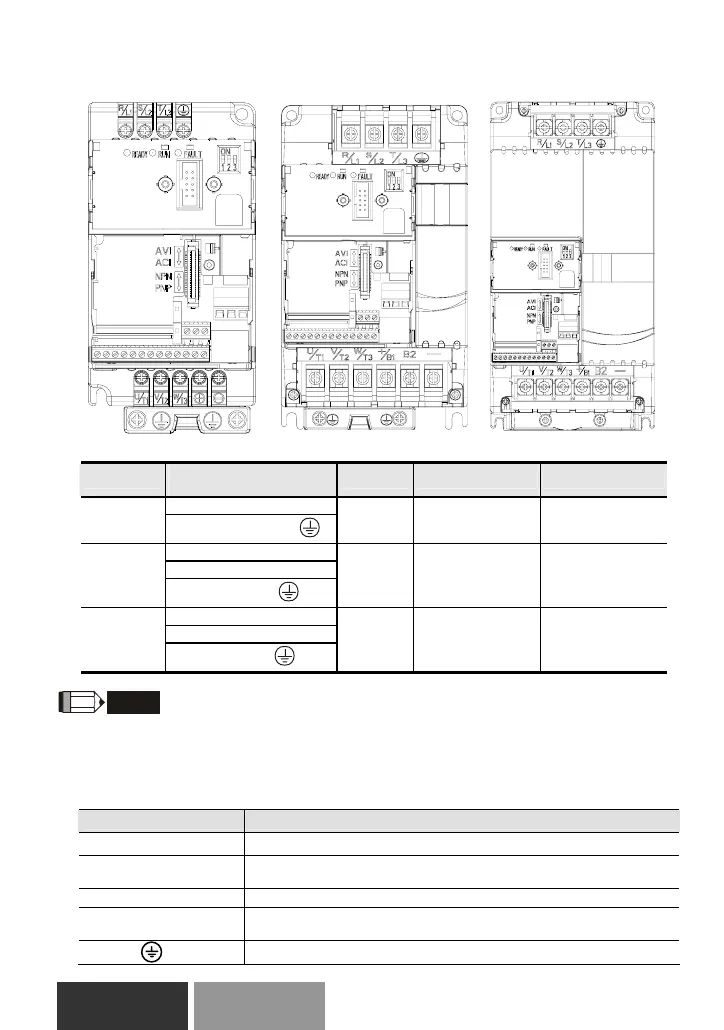

Morsetti di alimentazione e morsetti di controllo
Dimensione A Dimensione B Dimensione C
Dimensione
Morsetti di
alimentazione
Coppia Cavo Tipo di cavo
R/L1, S/L2, T/L3
A
U/T1, V/T2, W/T3,
14kgf-cm
(12 in-lbf)
12-14 AWG.
(3,3-2,1 mm
2
)
Solo rame, 75
o
C
R/L1, S/L2, T/L3
U/T1, V/T2, W/T3
B
+/B1, B2, -,
18 kgf-cm
(15,6 in-
lbf)
8-18 AWG.
(8,4-0,8mm
2
)
Solo rame, 75
o
C
R/L1, S/L2, T/L3
U/T1, V/T2, W/T3
C
+/B1, B2, -
30 kgf-cm
(26 in-lbf)
8-16 AWG.
(8,4-1,3mm
2
)
Solo rame, 75
o
C
NOTA
Dimens. C: Nel caso vengano collegati cavi da 6 AWG (13,3 mm
2
) utilizzare i capocorda ad occhiello
standard.
Descrizione dei morsetti
Simbolo morsetto Descrizione della funzione del morsetto
R/L1, S/L2, T/L3 Morsetti di ingresso linea CA (monofase/trifase)
U/T1, V/T2, W/T3
Morsetti di uscita drive CA per il collegamento del motore trifase a
induzione
+/B1~ B2 Collegamenti per il resistore di frenatura (opzionale)
+/B1, -
Collegamenti per l’unità di frenatura esterna (serie BU-2/4-
ADV20/50)
Collegamento a terra, nel rispetto delle normative locali.
