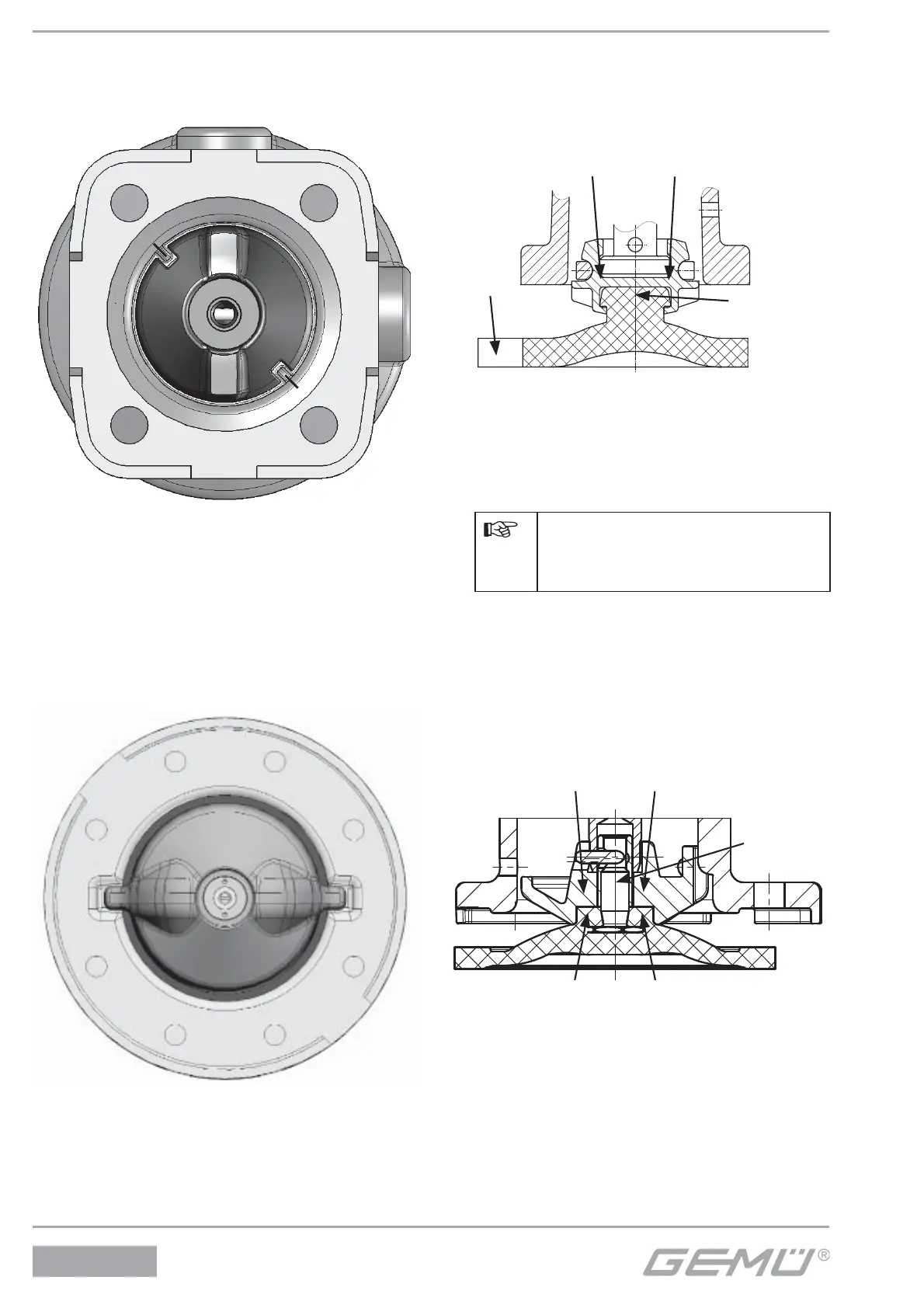

Membrangröße 25 - 80:
Druckstück und Antriebsflansch von unten
gesehen:
D
C
C
D
Druckstück lose auf Antriebsspindel
aufsetzen, Aussparungen D in Führungen C
einpassen. Das Druckstück muss sich frei
zwischen den Führungen bewegen lassen!
Membrangröße 100:
Druckstück und Antriebsflansch von unten
gesehen:
11.3.2 Montage der
Konkav-Membrane
Membrangröße 8
Membrane zum Einknüpfen:
Lasche
Befestigungs-
zapfen
Druckstückaussparung
1. Antrieb A in Geschlossen-Position
bringen.
2. Membrane 2 mit angeformtem
Befestigungszapfen schräg an
Druckstückaussparung ansetzen.
Wichtig:
Keine Fette oder Schmiersto e
verwenden!
3. Von Hand hineindrehen / hineindrücken.
4. Lasche mit Hersteller- und
Werkstoffkennzeichnung parallel zum
Druckstücksteg ausrichten.
Membrangrößen 10 - 100
Membrane zum Einschrauben:
Membrandom
Druckstückaussparung
Membranpin
1. Antrieb A in Geschlossen-Position
bringen.
2. Membrangröße 10: prüfen ob
Verdrehsicherung eingerastet ist.
Membrangrößen 25 - 80: Druckstück
lose auf Antriebsspindel aufsetzen,
Aussparungen in Führungen einpassen
(siehe Kapitel 11.3.1 "Allgemeines").
