Mise en place du générateur
Directives d’installation des générateurs PowerPact
MC
de 50 H 15
Section 4 : Mise en place du générateur
Mise en place du générateur
Ce générateur est doté de deux socles composites. Ces
socles composites élèvent le générateur et permettent
d’éviter que de l’eau s’amasse autour de la partie
inférieure du générateur (
Figure 4-1
). Par conséquent,
ils ne doivent être retirés du générateur en aucun cas.
Le générateur doté de socles composites peut être placé
sur une surface formée de gravillon compacté d’une
épaisseur de 102 mm (4 po) ou sur un socle de béton.
Vérifiez les codes locaux pour connaître le type de base
exigé. Si un socle de béton est nécessaire, tous les
codes locaux, provinciaux et fédéraux doivent être
respectés. Placez le générateur et positionnez-le
correctement en respectant les dimensions indiquées à
la section
Préparation du site
.
REMARQUE :
Le générateur doit être de niveau dans
une limite de 13 mm (0,5 po).

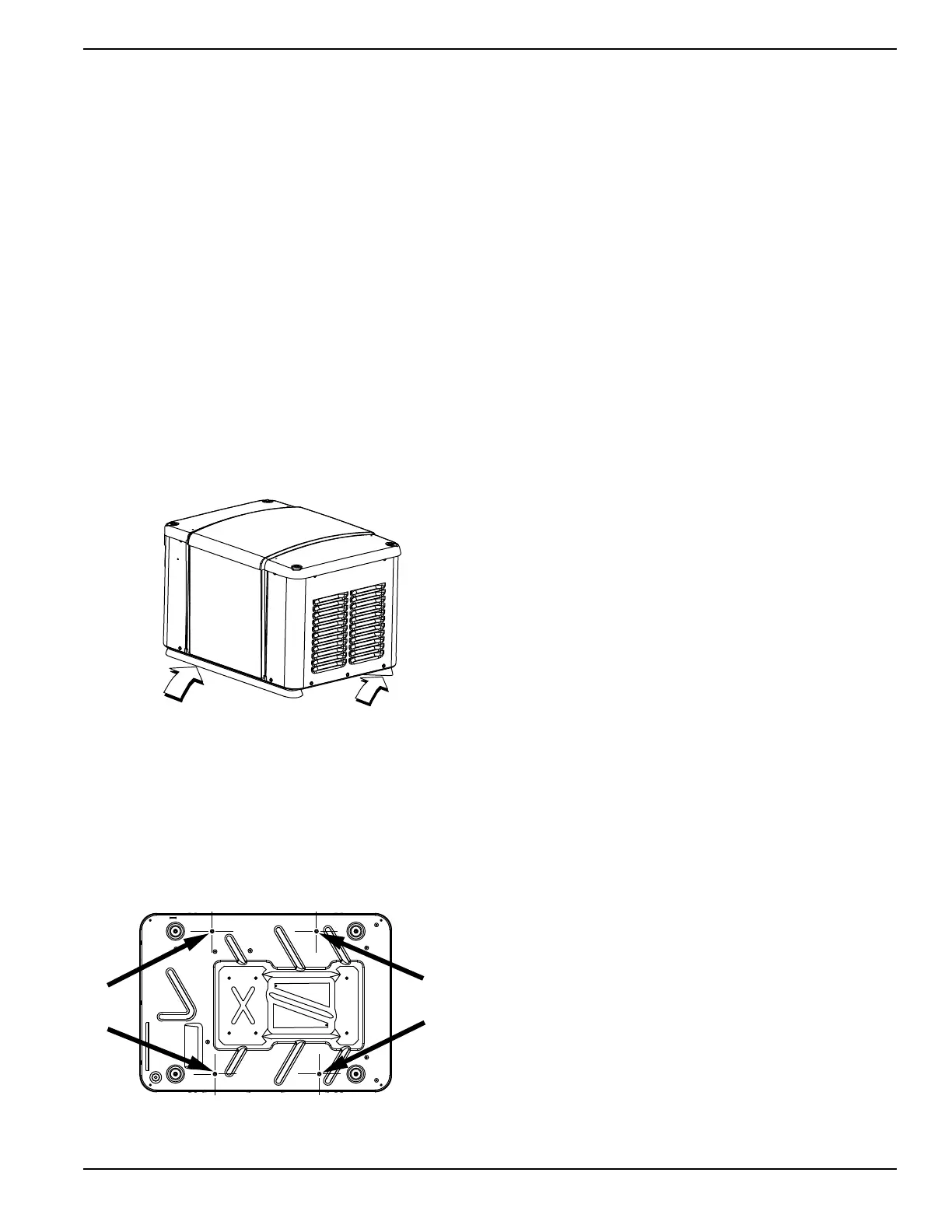

Figure 4-1. Socles composites
REMARQUE :
Quatre trous de montage sont prévus
dans le boîtier du générateur afin de fixer correctement
celui-ci dans le cas d’une installation sur du béton. NE
retirez PAS les socles composites lorsque vous installez
le générateur sur du béton. Voir la
Figure 4-2.
Il est recommandé d’utiliser des tire-fonds de 5/16 po (M8)
(non compris) pour fixer le générateur à un socle de béton.
Figure 4-2. Emplacement des trous de montage
REMARQUE :
Un modèle se trouvant sur le dessus de
la caisse du générateur peut être utilisé pour faire des
marques sur le socle en béton afin de percer
préalablement les trous de montage.
