Tableau de commande, démarrage et essai
Directives d’installation des générateurs PowerPact
MC
de 50 H 29
Section 7 : Tableau de commande,
démarrage et essai
Interface du tableau de commande
Avant d’effectuer l’entretien du générateur :
• Mettez le générateur en position OFF (arrêt).
• Retirez les fusibles.
• Débranchez les câbles de la batterie pour prévenir
un démarrage accidentel.
Débranchez tout d’abord le câble NÉGATIF (NEG ou
« - ») de la borne de la batterie, puis retirez le câble
POSITIF (POS ou « + »). Pour rebrancher les câbles,
connectez le câble POSITIF en premier et le câble
NÉGATIF en dernier.
Tableau de commande
Le tableau de commande est situé sous le couvercle de
l’automate de contrôle. Ouvrez le couvercle de
l’automate de contrôle pour accéder au tableau de
commande (F dans la
Figure 2-2 ).
Voir la
Figure 7-1 . L’interface du tableau de commande
est dotée des éléments suivants :
• Voyants DEL d’alarme (A)
• Voyants DEL d’avertissement (B)
• Boutons de modes de fonctionnement et voyants DEL
(C)

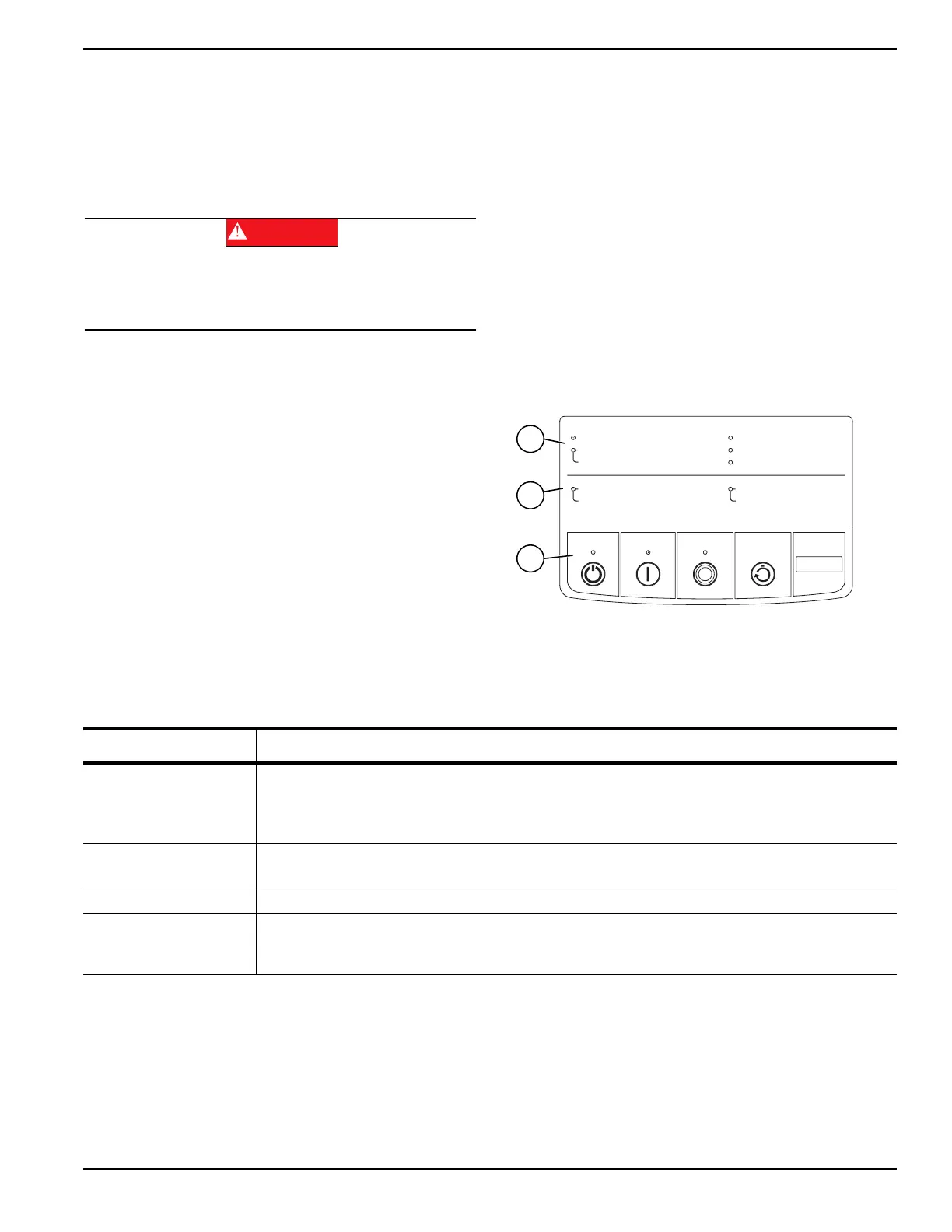

Figure 7-1. Tableau de commande et voyants DEL du
générateur
Utilisation de l’interface Auto/Off/Manual (auto/arrêt/manuel)
REMARQUE : Le bouton AUTO, OFF (arrêt) ou MANUAL (manuel) clignotera en cas de panne du réseau public,
selon le mode de fonctionnement du générateur au moment de la panne.
%ÏNBSSBHFBVUPNBUJRVF$PVQF[MBMJNFOUBUJPOEVSÏTFBV
QVCMJDFUSFOEF[MBQQBSFJMJOVUJMJTBCMFBWBOUEFUSBWBJMMFSTVS
DFMVJDJ-FOPOSFTQFDUEFDFUUFDPOTJHOFFOUSBÔOFSBMBNPSU
PVEFTCMFTTVSFTHSBWFT

'$1*(5
001052
ERREUR CÂBLAGE
ALARME DE FAIBLE NIVEAU D’HUILE
(ALLUMÉ)
ALARME DE TEMPÉRATURE (CLIGNOTANT)
PROBLÈME DE BATTERIE (ALLUMÉ)
PROBLÈME DE CHARGEUR (CLIGNOTANT)
ALARME DU CAPTEUR DE
RÉGIME DU MOTEUR
ALARME D’EMBALLEMENT
ALARME DE VITESSE
ENTRETIEN REQUIS (ALLUMÉ)
PREMIER ENTRETIEN REQUIS
(CLIGNOTANT)
AUTO
MANUAL
(MANUEL)
OFF
(ARRÊT)
SET EXERCISE
(RÉGLER
EXERCICE)
FUSIBLE
DE 7,5A
A
B
C
Bouton Description du fonctionnement
AUTO (VERT)
Sélectionnez ce bouton pour faire fonctionner le système de façon entièrement automatique. Cela
permet aussi à l’appareil de démarrer automatiquement et d’effectuer un cycle d’exercice du moteur
tous les sept jours à l’aide du réglage de la minuterie d’exercice (consultez la section
Réglage de la
minuterie d’exercice
).
MANUAL (MANUEL –
BLEU)
Ce bouton permet de lancer et de faire démarrer le générateur. Le transfert à l’alimentation de secours ne
se produira pas à moins qu’une panne du réseau public de distribution d’électricité ne survienne.
OFF (ARRÊT – ROUGE) Ce bouton arrête le moteur et empêche également le fonctionnement automatique de l’appareil.
SET EXERCISE
(RÉGLER EXERCICE –
GRIS)
Ce bouton sert à régler l’heure de l’exercice du générateur. Maintenez le bouton enfoncé pendant
3 secondes à l’heure exacte à laquelle le nouvel exercice doit avoir lieu. REMARQUE : L’heure
d’exercice ne peut être réglée qu’au moment où vous souhaitez que l’exercice ait lieu.
