Generac Power Systems PowerPact G0065201

Смена вида используемого топлива и газовые соединения
20 Руководство по установке системы PowerPact™ мощностью 50 Гц
Установка и подключение
газопроводов
Природный газ и пары СП являются
легковоспламеняющимися веществами, поэтому
необходимо строго придерживаться всех процедур,
норм, стандартов и правил техники безопасности.
Подключение газопроводов следует выполнять только
сертифицированному слесарю-сантехнику,
ознакомленному с местными нормами. Всегда
используйте газопровод, утвержденный AGA, а также
качественный трубный или шовный герметик.
Проверьте технические возможности счетчика
природного газа или цистерны СП
в отношении подачи
достаточного количества топлива для генератора и
других функционирующих приборов.
Запорный клапан
Для большинства установок потребуется оснастить
топливопровод внешним ручным полнорасходным
запорным клапаном. Клапан должен находиться в
легкодоступном месте. См.
A на Рисунок 5-2 и
Рисунок 5-3 .
ПРИМЕЧАНИЕ. Правильное расположение
определяется местными нормами.

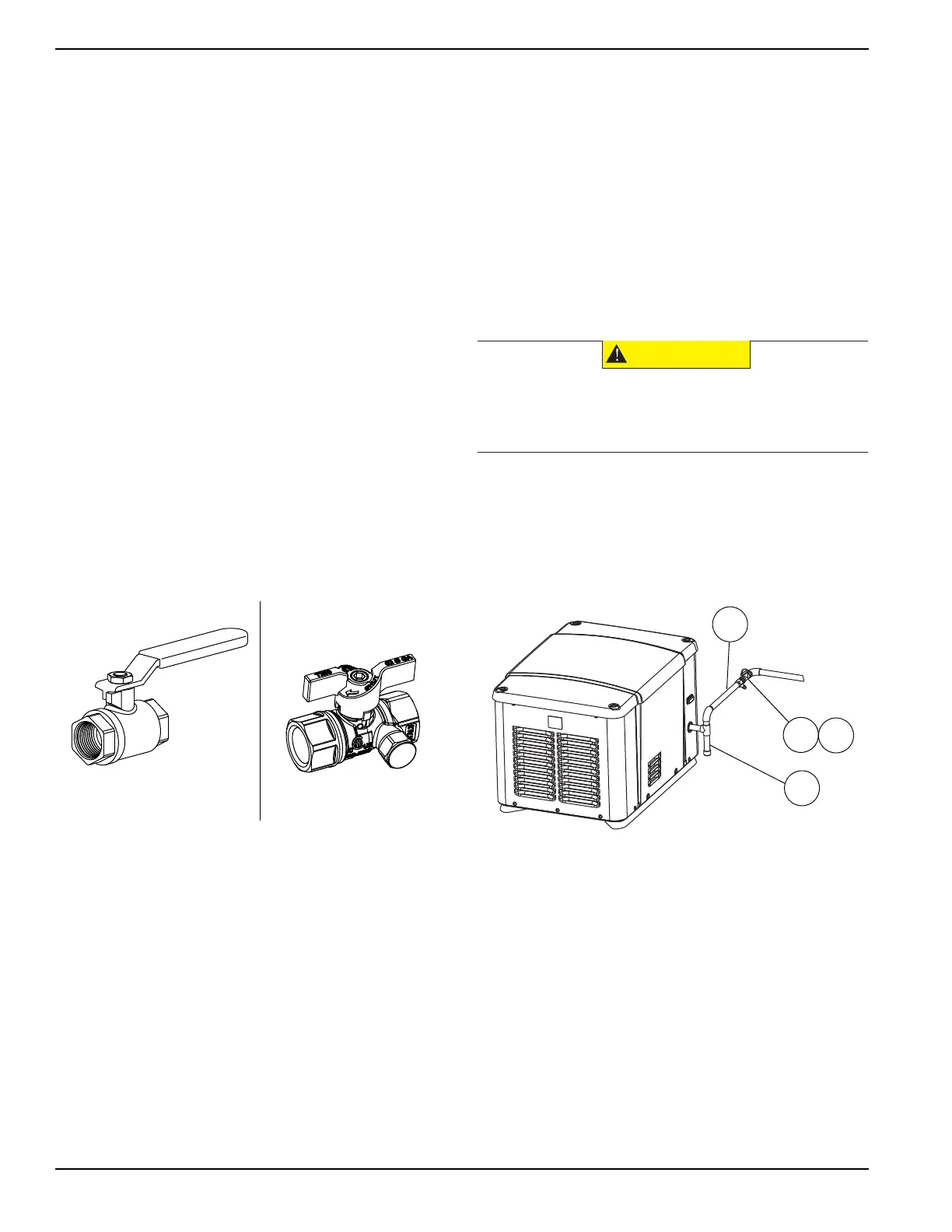

Рисунок 5-2. Вспомогательный клапан с
отверстием для манометра
ПРИМЕЧАНИЕ. Рисунок 5-2
(B): здесь изображен
топливный запорный клапан с отверстием для
манометра для проверки давления топлива. Такой
клапан позволяет проверять давление, не открывая
кожух генератора.
Компания Generac и ее независимые официальные
дилеры по обслуживанию поставляют следующие
клапаны:
• шаровой клапан 1/2 дюйма, арт. № 0K8752;
• шаровой клапан 3/4 дюйма, арт. № 0K8754.
Гибкий топливопровод
Подключая газопровод к генератору, используйте гибкий
топливопровод, указанный в перечне UL или
утвержденный AGA в соответствии с местными
правилами. См.
C на Рисунок 5-3 .
Гибкий топливопровод используется для поглощения
вибрации от генератора, что позволяет снизить
вероятность утечки газа в одной из соединительных
точек. Важно, чтобы топливопровод устанавливался с
минимально возможным количеством изгибов. Гибкий
топливопровод должен располагаться горизонтально и
подсоединяться параллельно к задней стороне
генератора.
Шламовая ловушка
Некоторыми местными нормами и правилами
требуется использование шламовой ловушки.
Установите рекомендованную шламовую ловушку
согласно рисунку. См.
D на Рисунок 5-3 .
Рисунок 5-3. Соединения газопровода

$%
(000205)
ȼɇɂɆȺɇɂȿ
ɉɨɜɪɟɠɞɟɧɢɟɨɛɨɪɭɞɨɜɚɧɢɹɇɟɩɟɪɟɝɢɛɚɣɬɟɝɢɛɤɢɣ
ɬɨɩɥɢɜɨɩɪɨɜɨɞɇɚɭɱɚɫɬɤɚɯɩɟɪɟɝɢɛɨɜɜ
ɬɨɩɥɢɜɨɩɪɨɜɨɞɟɨɝɪɚɧɢɱɢɜɚɟɬɫɹɩɨɬɨɤɬɨɩɥɢɜɚɢ
ɫɧɢɠɚɟɬɫɹɫɩɨɫɨɛɧɨɫɬɶɩɨɝɥɨɳɚɬɶɜɢɛɪɚɰɢɸ
001125
C
А
D
B
