Manual del propietario del generador portátil 5
Sección 2 Información general y configuración

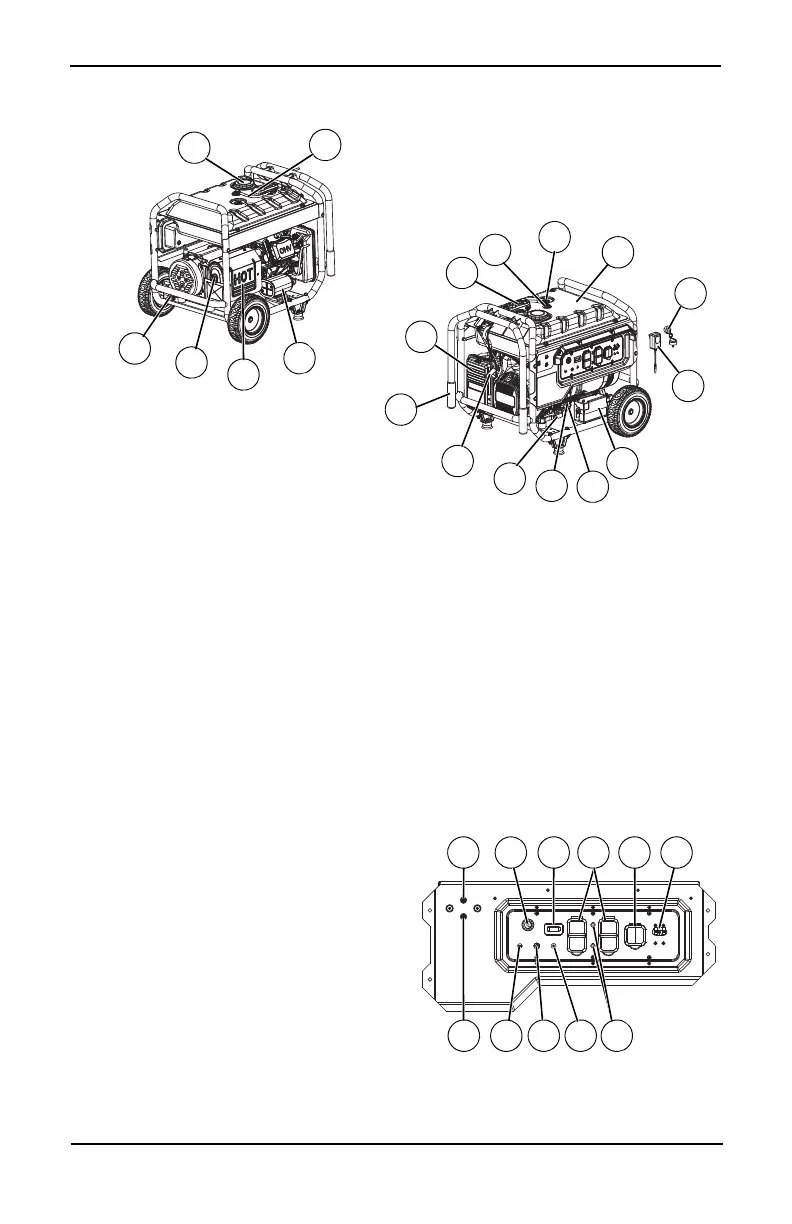

Figura 2-1. Controles y funciones
Componentes del generador
Figura 2-2. Panel de control
21
12
15
13
16
9
18
14
23
10
19
20
17
11
22
010208
010034
24
26
25
29
1 Encendido con interruptor de llave
2 Receptáculo doble de GFCI de 120 V CA,
20 A
3 Receptáculo de bloqueo de
120/240 V CA, 30 A
4 Disyuntores (CA)
5 Entrada del cargador de batería
6 Contador horario
7 Luz indicadora de falla de EFI
8 Fusible
9 Lengüeta de conexión a tierra
10 Parachispas
11 Silenciador
12 Tapa de combustible
13 Manguera de recuperación
14 Cartucho de carbón
15 Filtro de aire
16 Arrancador retráctil
17 Manillar
18 Indicador de combustible
19 Válvula antivuelco
20 Tanque de combustible
21 Drenaje de aceite
22 Tapa de llenado de aceite/varilla de nivel
23 Batería
24 Bomba de combustible
25 Llaves de encendido
26 Cargador de batería
27 Apagado de COsense® (ROJO)
28 Falla de COsense® (AMARILLO)
29 Filtro de aceite
