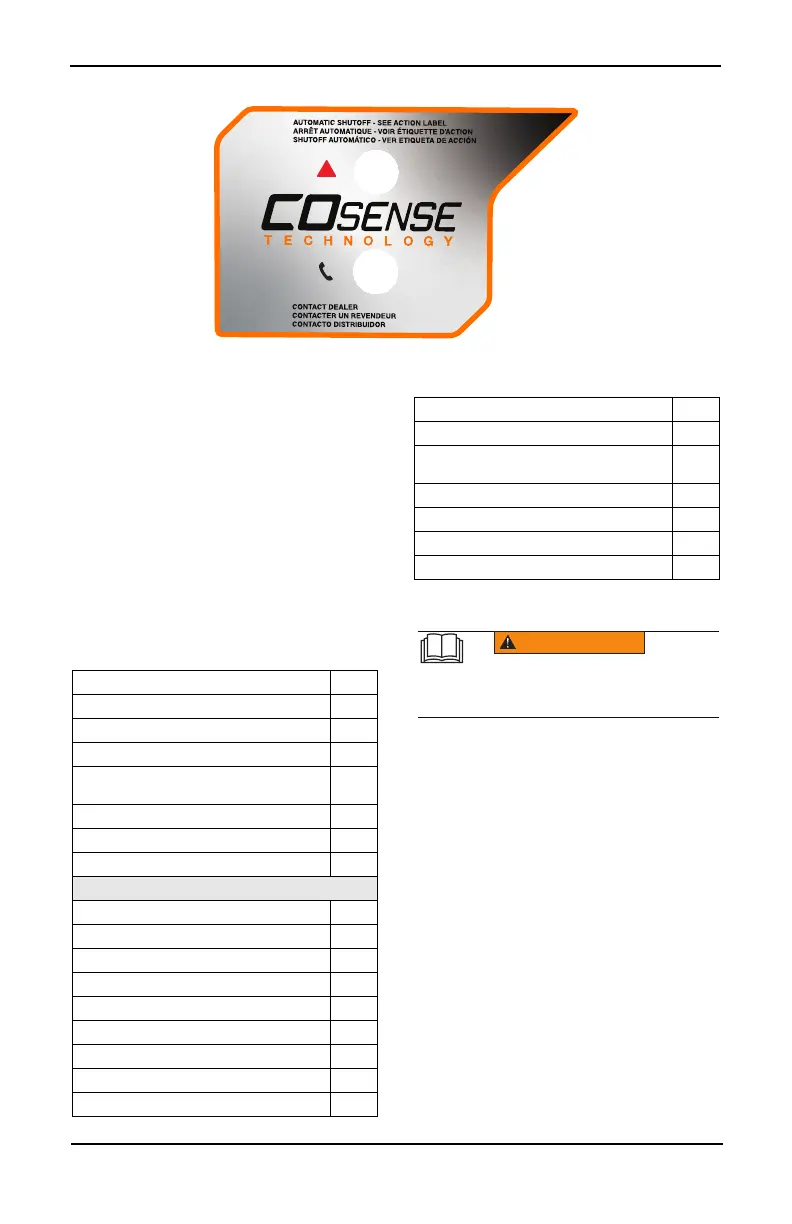

Figure 2-8. Plaque d’instructions
Déballage du carton
d’expédition
1. Ouvrir l’emballage en le coupant de haut
en bas aux quatre coins.
2. Sortir et vérifier le contenu de l’emballage
avant l’assemblage. L’emballage doit
contenir les articles suivants :
3. S’il manque quoi que ce soit dans
l’emballage, appeler le 1-888-GENERAC
(1-888-436-3722) en ayant le modèle et le
numéro de série de l’appareil sous la main.
4. Consigner le modèle, le numéro de série et la
date d’achat de l’appareil sur la couverture de
ce manuel.
Accessoires
Assemblage
Pour toute difficulté ou question relative à
l’assemblage, appeler le 1-888-GENERAC
(1-888-436-3722). Veiller à avoir le modèle et
le numéro de série à disposition.
Les outils suivants sont nécessaires pour
installer les accessoires.
• Clé à cliquet (1)
• Clé de 8 mm (2)
• Clé de 10 mm (1)
• Clé de 13 mm (1)
• Douille de 8 mm (1)
• Douille de 12 mm (1)
• Douille de 13 mm (1)
• Pince à bec fin (1)
REMARQUE : Les roues ne sont pas prévues
pour un remorquage sur route.
Voir Figure 2-9.
Installer les roues comme suit :
1. Glisser l’axe (D) à travers la roue (C) et
des trous du châssis de la génératrice.
2. Glisser une rondelle plate 5/8 po (B) sur
l’axe et fixer avec une goupille fendue (A).
Répéter la procédure pour l’autre roue.
Article Qté
Machine principale 1
Manuel de l’utilisateur 1
Carte d’enregistrement du produit 1
Fiche de garantie et fiche sur les
émissions
1
1 litre env. d’huile SAE 1
Chargeur de batterie 1
Entonnoir à huile 1
Sachet de visserie Qté
Goupille fendue (A) 2
Rondelle (B) 2
Roues anti-crevaison (C) 2
Axe de roue (D) 2
Pied d’appui (E) 2
Écrou hexagonal à embase (M8) (F) 4
Vis à tête hexagonale (M8) (G) 4
Joint d’étanchéité (H) 1
Protecteur de commande (J) 1
Vis Allen (4 mm) (K) 4
Poignée (L) (ne se trouve pas dans le
sachet)
1
Vis à tête hexagonale (M8 x 55 mm) (M) 2
Rondelle en nylon (N) 4
Écrou hexagonal autobloquant (P) 2
Clé Allen (4 mm) (non représentée) 1
Consultez le manuel. Lisez complètement le manuel et
assurez-vous d’en comprendre le contenu avant
d’utiliser l’appareil. Une mauvaise compréhension du
manuel ou de l’appareil consigne pourrait entraîner la
mort ou des blessures graves.
