Section 2 Généralités et configuration

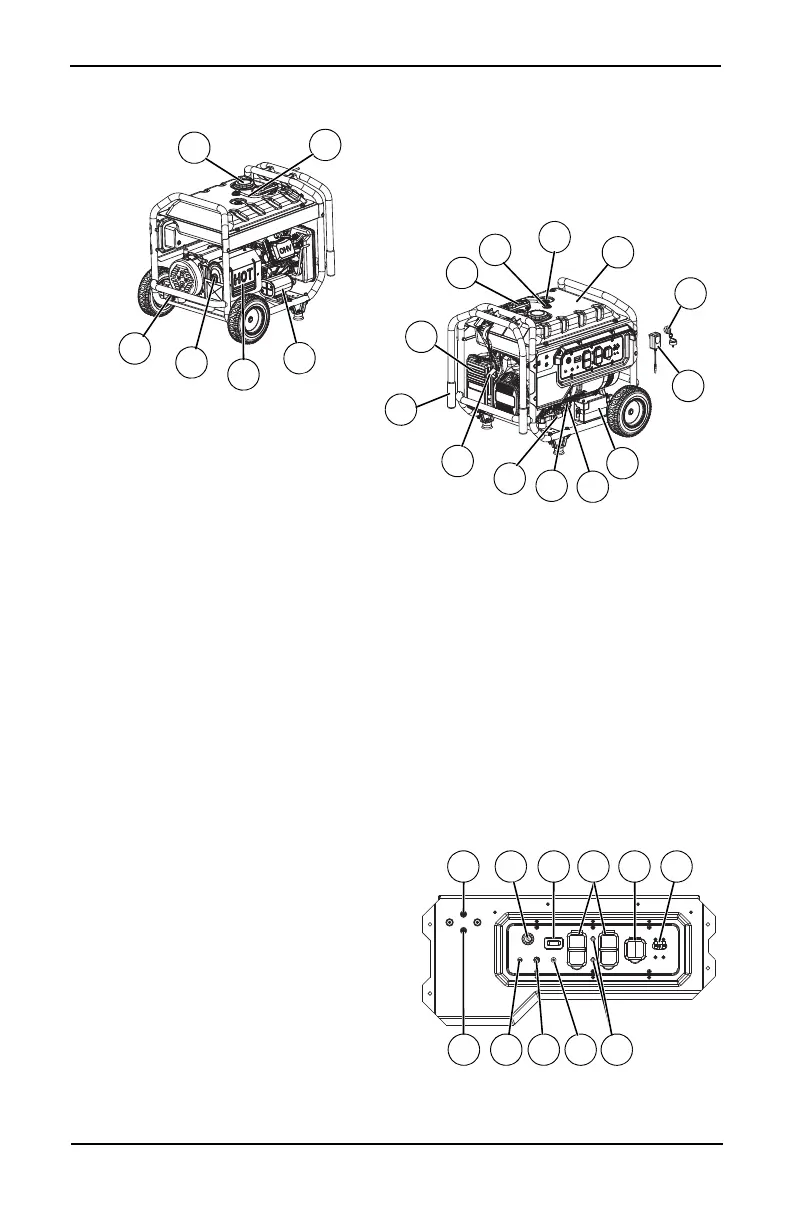

Figure 2-1. Caractéristiques et commandes
Éléments de la génératrice
Figure 2-2. Tableau de commande
21
12
15
13
16
9
18
14
23
10
19
20
17
11
22
010208
010034
24
26
25
29
1 Contacteur à clé
2 Prise double 120 V c.a. 20 A à DDFT
3 Prise verrouillable 120/240 V c.a. 30 A
4 Disjoncteurs (c.a.)
5 Entrée de chargeur de batterie
6 Compteur horaire
7 Indicateur électronique d’anomalie
8 Fusible
9 Cosse de mise à la terre
10 Pare-étincelles
11 Silencieux
12 Capuchon du réservoir de carburant
13 Flexible de récupération
14 Filtre à charbon actif
15 Filtre à air
16 Lanceur à rappel
17 Poignée
18 Jauge de carburant
19 Vanne antirenversement
20 Réservoir de carburant
21 Orifice de vidange d’huile
22 Bouchon/jauge d’huile
23 Batterie
24 Pompe à carburant
25 Clés de contact
26 Chargeur de batterie
27 Indicateur d’arrêt COsense® (ROUGE)
28 Indicateur de défaillance de COsense®
(JAUNE)
29 Filtre à huile
010035
1
8 5
4
7
6
4
2 3
28
27
