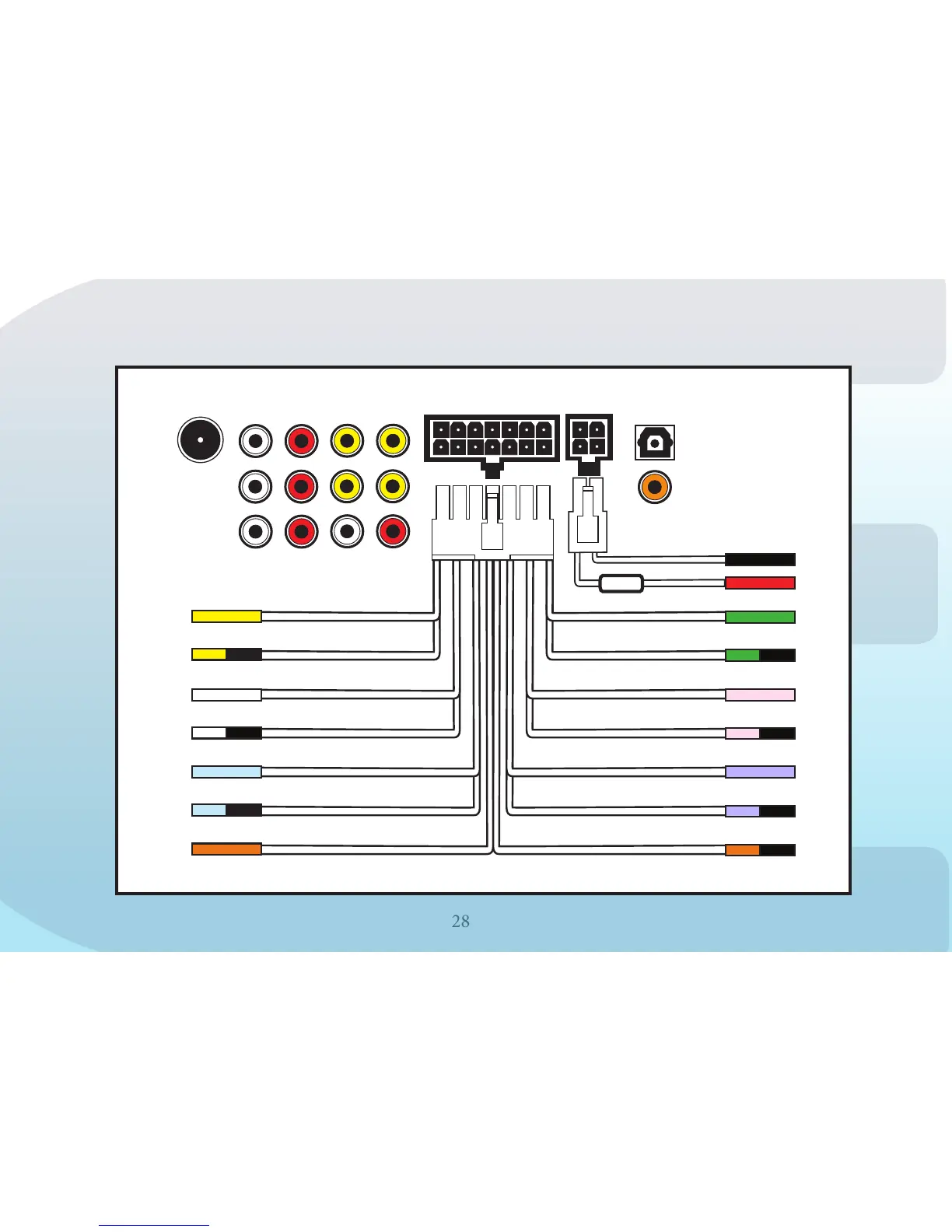

WIRING DIAGRAM
Yellow -A Room Right (+)
Yellow / Black - A Room Left (-)
White - A Room Left (+)
White/Black- A Room Left (-)
Blue - B Room Right (+)
Blue/Black - B Room Right (-)
Orange - B Room Left (+)
Green - A Room SUBwoofer (+)
Green/Black - A Room SUBwoofer (-)
Pink - C Room Left (+)
Pink/Black - C Room Left (-)
Purple - C Room Right (+)
Purple/Black - C Room Right (-)
Orange/Black- B Room Left (-)
Ground
Red +12V
15A
ANTENNA
L-OUT R-OUT V-OUT V-OUT
AU4-L AU4-R V-OUT AV1-IN
AU2-L AU2-R AV1-L AV1-R
OPTICAL
COAX
