FINESTRA SATELLITI
Quando il plotter è acceso, la prima immagine che appare è la
finestra dei satelliti che visualizza la configurazione corrente-
mente acquisita dal ricevitore GPS.
Il cerchio più esterno rappresenta l’orizzonte, il mediano cor-
risponde a un’elevazione di 45°, mentre il più interno punta
allo zenit.
I numeri contenuti all’interno dei quadrati corrispondono al
numero del satellite. Appena il satellite è agganciato, il qua-
drato diventerà scuro.
Sulla sinistra sono indicate le barre che rappresentano la qua-
lità del segnale ricevuto (una barra lunga rappresenta un se-
gnale più forte).

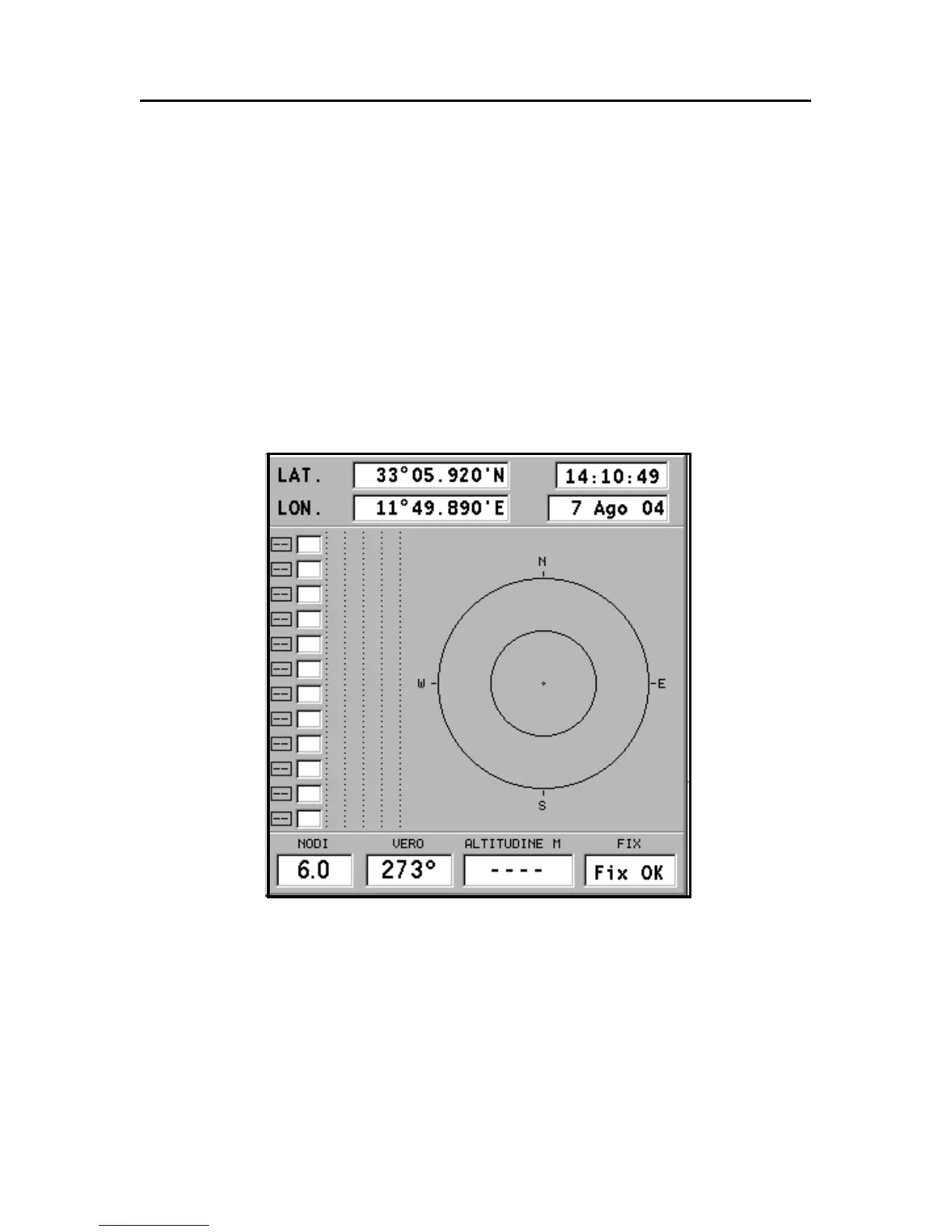

Finestra satelliti
