11
Français
RACCORDEMENTS

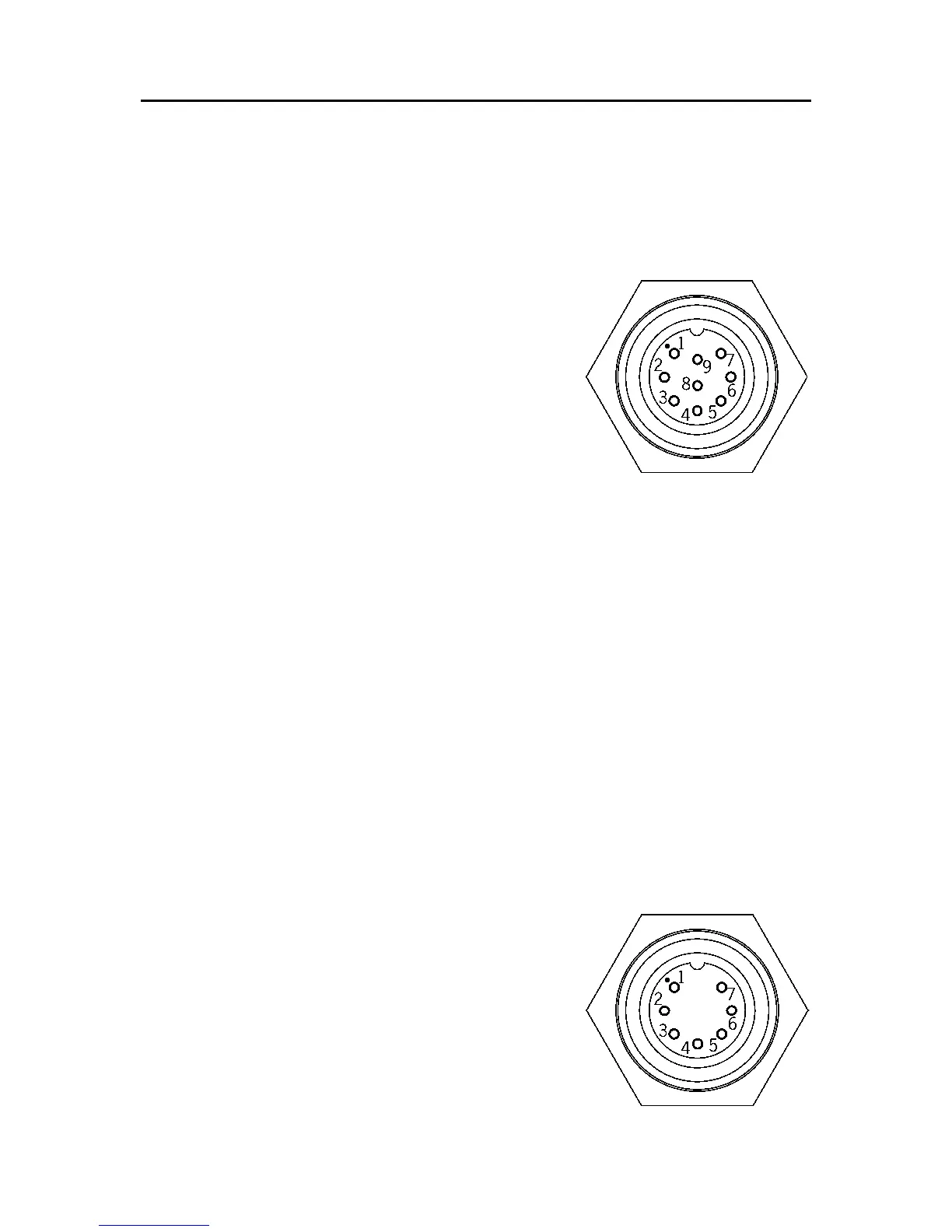

Connecteur d’alimentation et de données (9 pôles)
1. Alimentation
1 + VDC
2 GND (masse)
2. Entrée données NMEA 0183
3 GPS IN +
4 GPS IN -
3. Sortie données NMEA 0183
5 DATA OUT +
6 DATA OUT -
4. Sortie alimentation auxiliaire
7 Vaux+, 250mA *
8 GND
9 ECRAN
* La tension de Vaux correspond à la tension d’alimentation de l’appareil.
Les messages suivants provenant du capteur de position sont
envoyés vers d’autres instruments (par exemple le pilote auto-
matique) :
APB - XTE - RMB - BWC - GLL - VTG
GEONAV ajoutera les messages suivants (si reçus du capteur
de position) :
GGA - RMC - ZDA
Connecteur auxiliaire (7 pôles)
Grâce à ce connecteur il est possible de
connecter GEONAV à un instrument
auxiliaire équipé d’une interface NMEA
0183 (échosondeur et anémomètre).
Raccordements
