T
ECHNISCHE EIGENSCHAFTEN - CARACTERÍSTICAS TÉCNICAS

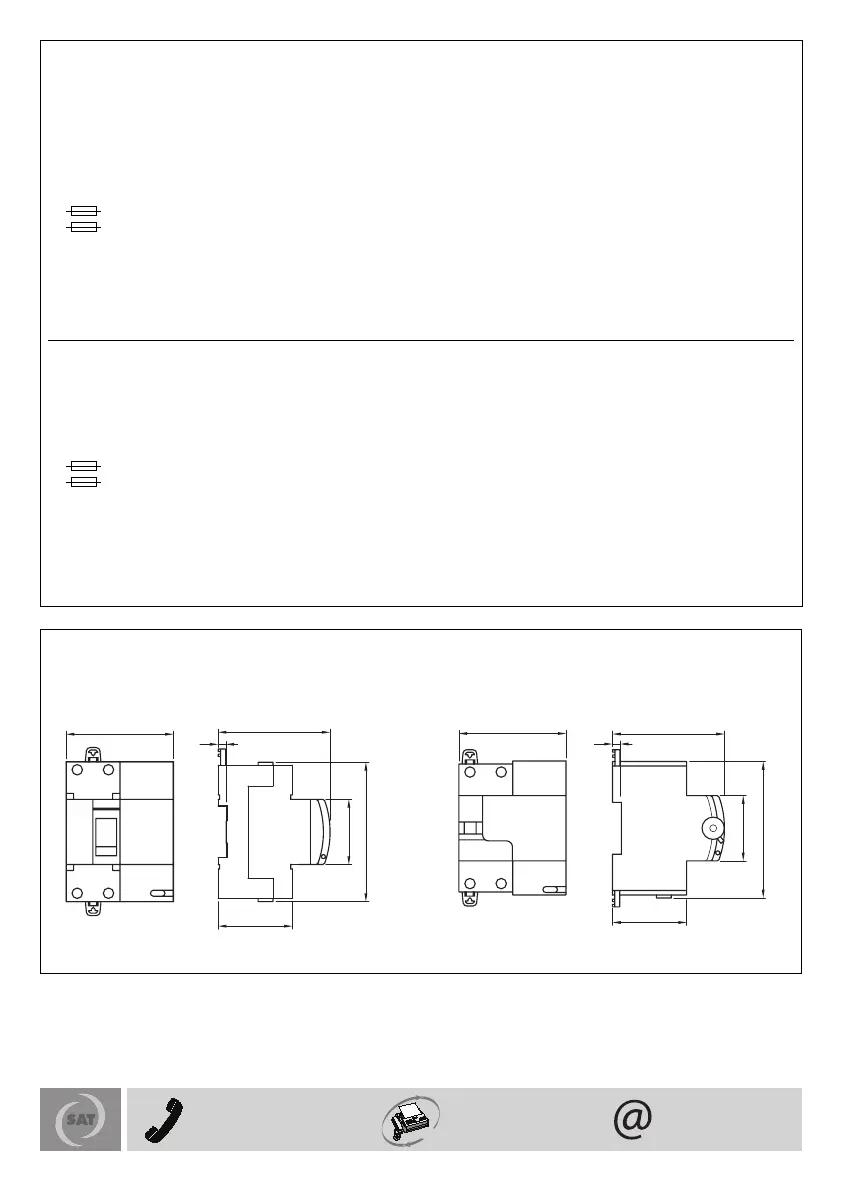

DIMENSIONI
-
DIMENSIONS
-
DIMENSIONS
-
DIMENSIONES
-
ABMESSUNGEN - DIMENSÕES
RD/RD PRO RM/RM PRO
cod. 7.42.8.761.6
ULTIMA REVISIONE 09/2011
Verteilsystem: TT - TN
Nenn-Betriebsspannung Ue:
230 V AC Phase/Nullleiter
D
aten FI-Schutzschalter
In: 25-40 -63-80A
l∆n : 30-300 - 500 mA
Typ: A-A[IR]-A[S]
6
3 6000 A FI-Schutz. In: 25-40-63A
80 6000 A FI-Schutz. In: 80A
Daten magnetothermischer FI-Schutzschalter
I
n: 6-10 -13-16-20-25 -32A
l∆n: 30-300mA
Typ: A
K
urve: C
Icn: 4500-6000-10000A
Aufgenommene Leerlaufleistung: 0VA (17 VA
b
ei cosϕ= 0 bei PRO-Versionen)
L
eistungsaufnahme bei Rückstellung: 18VA
(cosϕ=0,46)
V
erlustleistung bei ln: Verlustleistung des
zugehörigen Schalters
N
enn-Isolationsspannung Ui: 500V
Isolationsspannung gegen Masse: 2500 V pro
1 Minute
S
chaltstoßspannung Uimp: 4kV
Nennwiderstand gegen Erde
Funktion Rdo: 70 kΩ (PRO-Versionen 16kΩ l∆n
30mA, 5kΩ l∆n 300/500mA)
Keine Funktion R
d: 20kΩ (PRO-Versionen 8kΩ
l∆n 30mA, 2,5kΩ l∆n 300/500mA)
Nennwiderstand zwischen den aktiven Teilen
(nur Versionen mit magnetothermischen FI-
Schutzschalter)
Funktion Rcco: 1,3Ω
K
eine Funktion Rcc: 0,8Ω
S
chließzeit: <90s
P
latzbedarf: 4 Module
Betriebstemperatur: von -5°C bis +40°C
I
P20
H
ilfskontakt: 5÷230V AC/DC
Imax 100mA (cosϕ=1)
Imin 0.6mA AC12
IMQ Zeichen: RD25-40-63A
Sistema de distribuição: TT - TN
Tensão nominal de utilização Ue:
230Va.c. fase/neutro
Dados interruptor diferencial
In: 25-40 -63-80A
l∆n : 30-300 - 500 mA
Tipo: A-A[IR]-A[S]
63 6000A diferencial In: 25-40-63A
80 6000A diferencial In: 80A
Dados interruptor magnetotérmico diferencial
In: 6-10 -13-16-20-25 -32A
l∆n : 30-300mA
Tipo: A
Curva:C
Icn: 4500-6000-10.000A
Potência absorvida a vácuo: 0VA (17 VA a
cosϕ= 0 para versões PRO)
Potência absorvida em fase de rearme: 18VA
(cosϕ=0,46)
Potência dissipada a In: Potência dissipada pelo
interruptor associado
Tensão nominal de isolamento Ui: 500V
Tensão de isolamento para massa: 2500V
por 1 minuto
Tensão nominal de retenção por impulso:
Uimp 4kV
Resistência nominal para terra
Funcionamento Rdo 70kΩ (versões PRO 16kΩ
l∆n 30mA, 5kΩ l∆n 300/500mA)
Não funcionamento Rd:20kΩ (versões PRO
8kΩ l∆n 30mA, 2,5kΩ l∆n 300/500mA)
Resistência nominal entre as partes activas (só
versão com magnetotérmico diferencial)
Funcionamento Rcco: 1,3Ω
Não funcionamento Rcc: 0,8Ω
Tempo de fecho: <90s
Espaço ocupado: 4 Modulos
Temperatura de utilização: de -5°C até +40°C
IP20
Contacto auxiliar: 5÷230Vac/dc
Imax 100mA (cosϕ=1)
Imin 0,6mA AC12
Marca IMQ: RD25-40-63A
