GEZE GC 334 User Manual

1
2
3
2 cm
NO NC
GC 334
180°
/
/

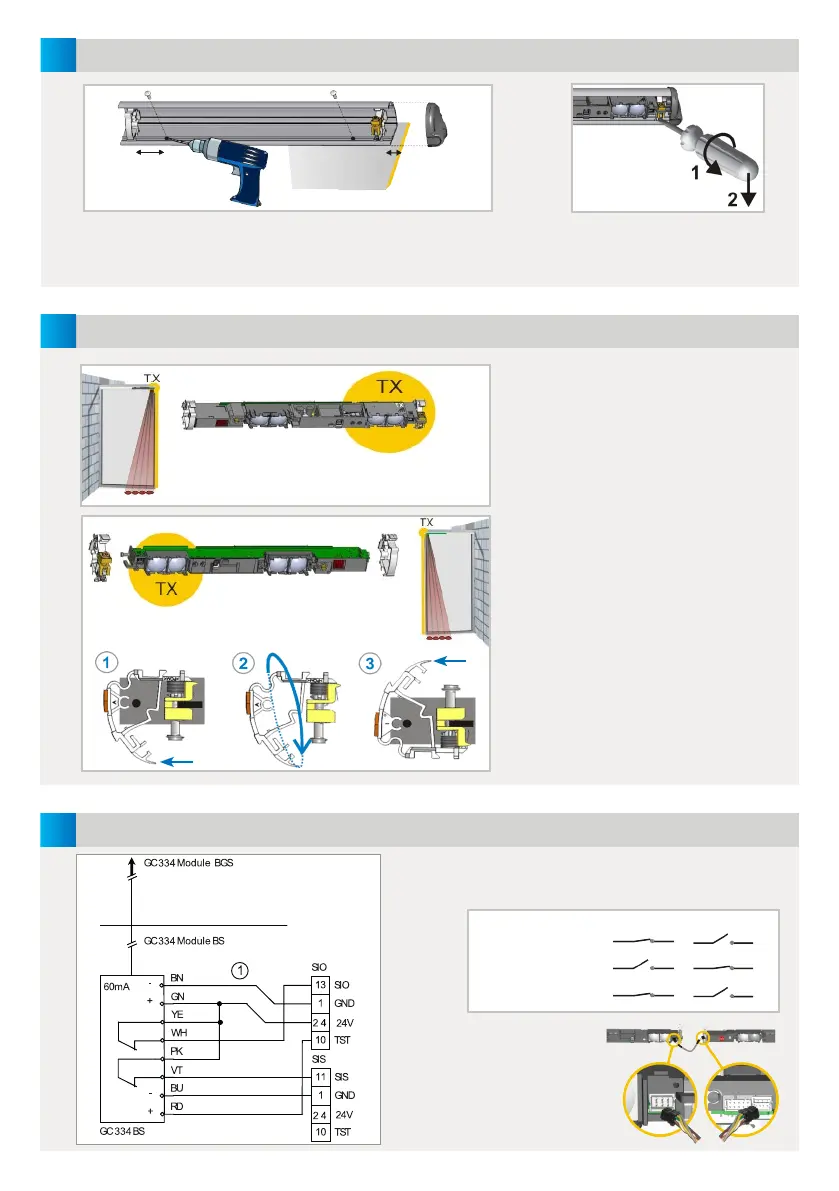

MONTAGE DER PROFILE
POSITIONIERUNG DER MODULE
ANSCHLUSS
KEIN STROM
KEINE ERFASSUNG
ERFASSUNG
Das Modul, dass an der Türsteuerung
angeschlossen wird, ist der MASTER.
Schliessen Sie
das SLAVE KABEL
zwischen den
Modulen an.
Profile so nah wie möglich an der abzusichernden Kante montieren.
2 cm Abstand für schwarze Endkappe einhalten. Bei Bohrungen für
Kabeldurchführung und Anbringen der Befestigungs-schrauben, auf
spätere Positionierung der weißen Halteböcke achten.
Der Türantrieb und das Türprofil müssen ordnungsgemäß geerdet sein.
Zum Lösen der Module, bitte
einen Schraubenzieher nutzen.
Die Senderlinsen (TX) an die abzusichernde
Kante positionieren.
Haltebock mit Einstellschraube muss sich
neben den Senderlinsen befinden.
Falls notwendig, das Modul drehen und die
Halteböcke wie abgebildet positionieren.
1. Abklemmen
2. Um 180° drehen
3. Festklemmen
