4
6
5
4
5
X
GC 334

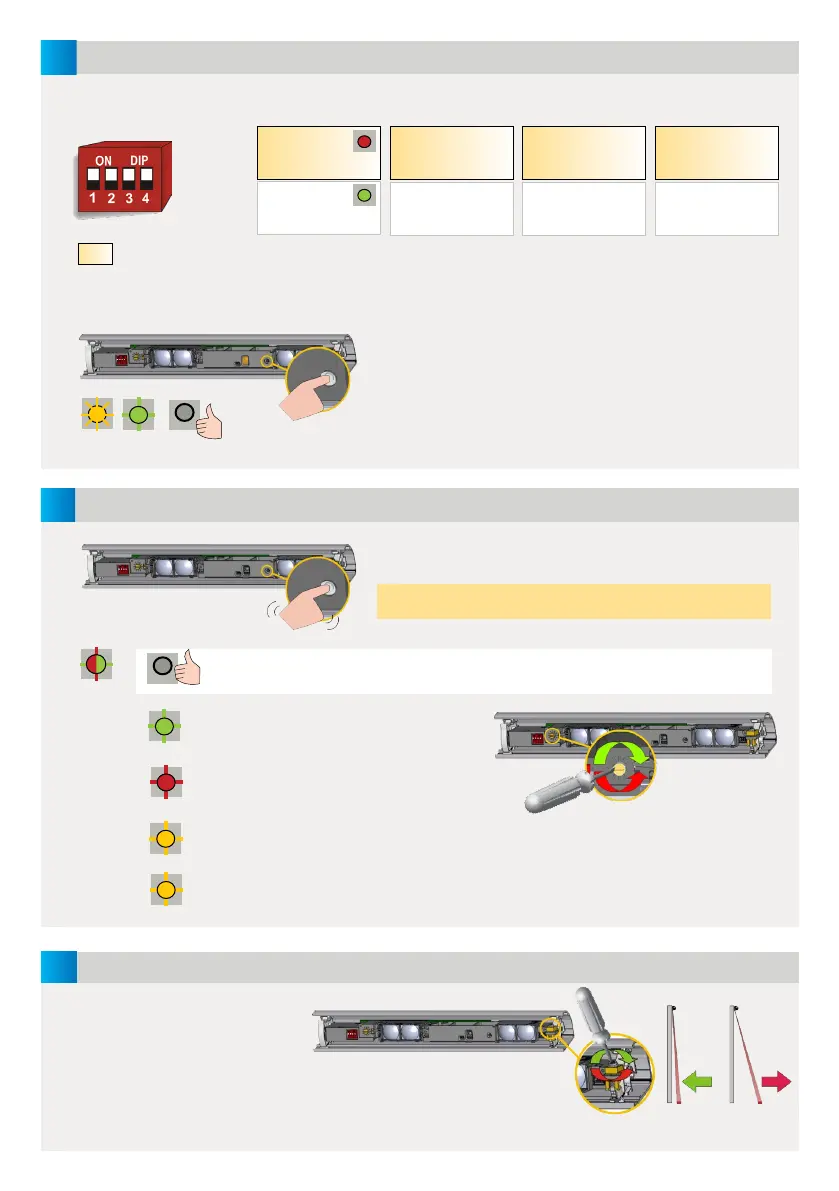

EINSTELLUNGEN
TÜRSICHERHEITSCHECK
EINLERNEN
(CALIBRATION)
WICHTIG: Testen Sie ob der Sensor
ordnungsgemäß installiert ist bevor
Sie die Installation verlassen.
Falls notwendig, Spots zur Tür hin
oder von Tür weg positionieren und
Einlernprozess wiederholen.
Nach Veränderung eines DIP-Schalters, blinkt die orange LED.
Ein LANGES Drücken des Tasters auf dem MASTER,
bestätigt die Einstellungen auf ALLEN MODULEN.
Anschliessend wird durch grünes Blinken (x) die Anzahl der
angeschlossenen Module angezeigt.
Ein KURZES Drücken des Tasters auf dem MASTER, startet einen
Einlernprozess auf ALLEN MODULEN.
Bitte nicht im Erfassungsfeld stehen!
LED ist aus auf allen Modulen > Tastweite ist OK!
Tastweite ist zu kurz: Schraube im Uhrzeigersinn
drehen
Tastweite ist zu lang: Schraube im
Gegenuhrzeigersinn drehen
Aus dem Erfassungsfeld treten.
Wenn notwendig, Winkel ändern oder Hintergrund deaktivieren (DIP 3 = OFF).
Neues Einlernen starten.
Die Blinkfrequenz der LED
erhöht sich, je näher man
der Solleinstellung kommt.
MONTAGE-
SEITE
FREQUENZ
HINTERGRUND
GRAUZONE
RELAIS 1
BANDSEITE
RELAIS 2
BANDGEGENSEITE
FREQ A
FREQ B
AN
AUS
HOCH*
NIEDRIG
ON
OFF
LED bei Erfassung:
R1 > ROT
R2 > GRÜN
Benachbarten Modulen
bitte unterschiedliche
Frequenzen zuweisen.
Zu wenig
Hintergrundreflektivität:
Hintergrund AUS-schalten
Geschätzte Werte für eine
Montagehöhe von 2 m:
hoch= 40 cm, niedrig = 15 cm
ROT-GRÜN
AUS
GRÜN
ROT
ORANGE
ORANGE AUS
GRÜN
WERKSEINSTELLUNG
* Für die meisten Anwendungen empfohlen.
Montagehöhe > 2,7 m: auf NIEDRIG schalten für
EN 16005 und DIN 18650-Konformität
