SLM
8-8
F I
max. 30,5
5
4
3
2
1
VERI-S
9 Annexe
Schéma................................................................... E4-0141-013
Sous réserve de changements / Mesures en mm
9 Appendice
Schema................................................................... E4-0141-013
Sottoposto a cambiamenti / Misure in mm

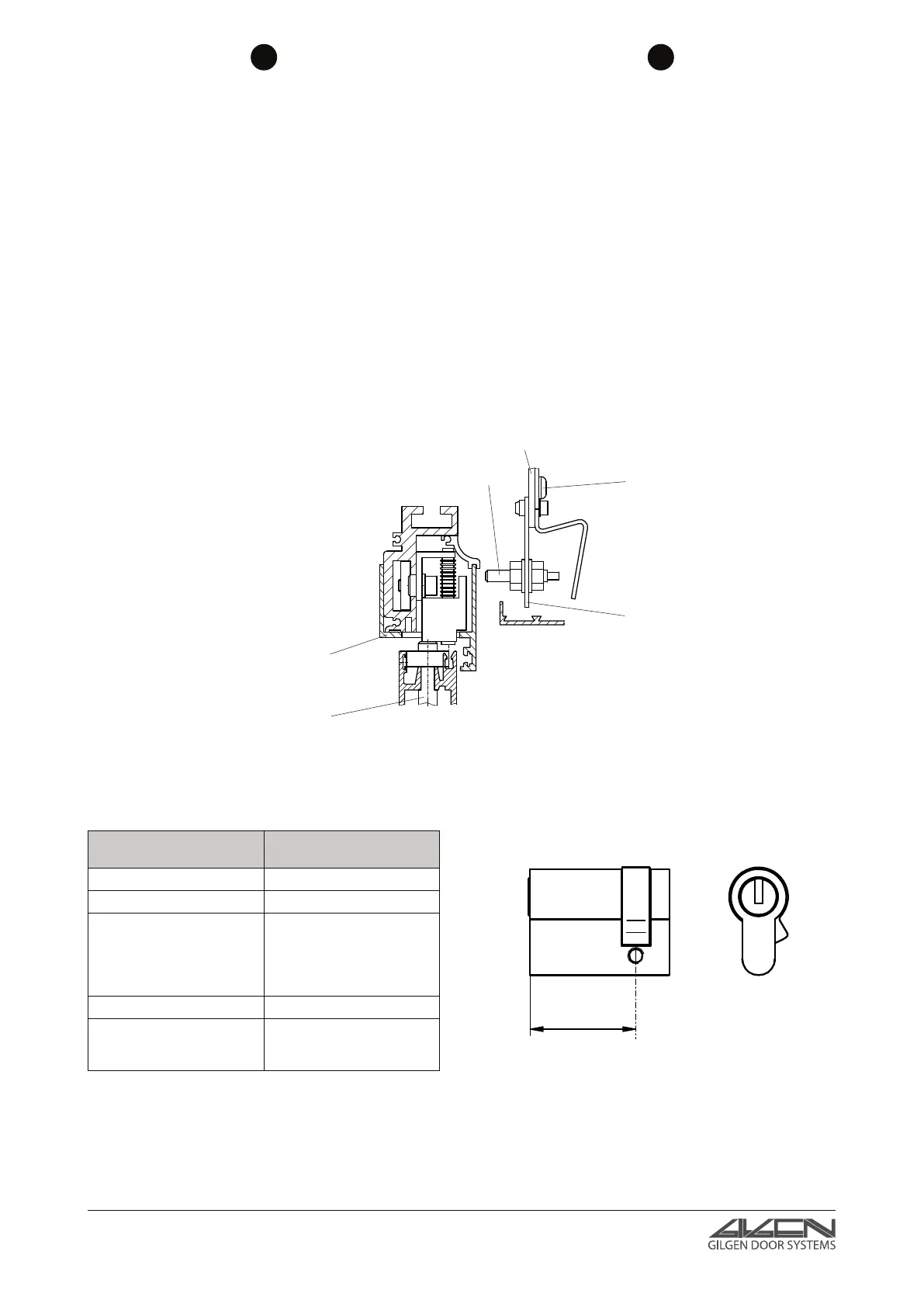

Matériel
Jeu Surveillance de la crémone 0620-882/90
1 Tôle de retenue pour capteur Reed 0620-875
2 Capteurs Reed 6451-201
Montage
1. A l’aide des vis (2), fixer la tôle de retenue (1) contre le
mécanisme de verrouillage
2. Fixer les capteurs Reed (3) sur la tôle de retenue (1).
3. Raccorder les câbles des capteurs Reed à la commande
(KLESE), aux bornes 8 et 10 (OKA).
4. A l’aide des fentes verticales dans la tôle de retenue (1),
ajuster les capteurs Reed (3) de manière à ce que ces derniers
émettent un signal dès que les axes de verrouillage (4)
s’engagent dans le profil de rhabillage (5).
Materiale
Set sorveglianza della cremona 0620-882/90
1 Lamiera di fissaggio per sensore Reed 0620-875
2 Sensore Reed 6451-201
Montaggio
1. Fissare lamiera di fissaggio (1) al chiavistello mediante
viti (2).
2. Fissare sensori Reed (3) alla lamiera di fissaggio (1).
3. Collegare cavi Reed alla scheda di comando (KLESE) su
morsetti 8 e 10 (OKA).
4. Con l’aiuto di incavi verticali nella lamiera di fissaggio (1)
aggiustare i sensori Reed in maniera che i cui danno un
segnale, non appena i bulloni di chiusura (4) innestano nel
profilo di copertura (5).
Marque du cylindre No. de commande
Marca del cilindro No. di comanda
KABA GEMINI 1414
DOM 333H ix-5
ZEISS-IKON 0040
System TK5 (L = 40 mm) 5040
5532 SST = 8 x 45
5532 SST = 30
5532 SST = 8 x 30
KESO 21.214.040
BKS 3101 NBL27
3301 NBL27
8900 NBL27
VERI-SO-ZUE
Vous avez le choix entre les cylindres à profil (demi-cylindres)
suivants qui seront livrés par le commettant.
VERI-SO-ZUE
E' possibile di scegliere tra i cilindri profilo (semi-cilindri) seguenti,
che vengono forniti dal committente.
