0630-999-22b_2004.12.p65 0630-999/22b
SLM
8-8
D E
max. 30,5
5
4
3
2
1
VERI-S
9 Anhang
Schema................................................................... E4-0141-013
Änderungen vorbehalten / Masse in mm
9 Appendix
Diagram..................................................................E4-0141-013
Modifications reserved / Measures in mm

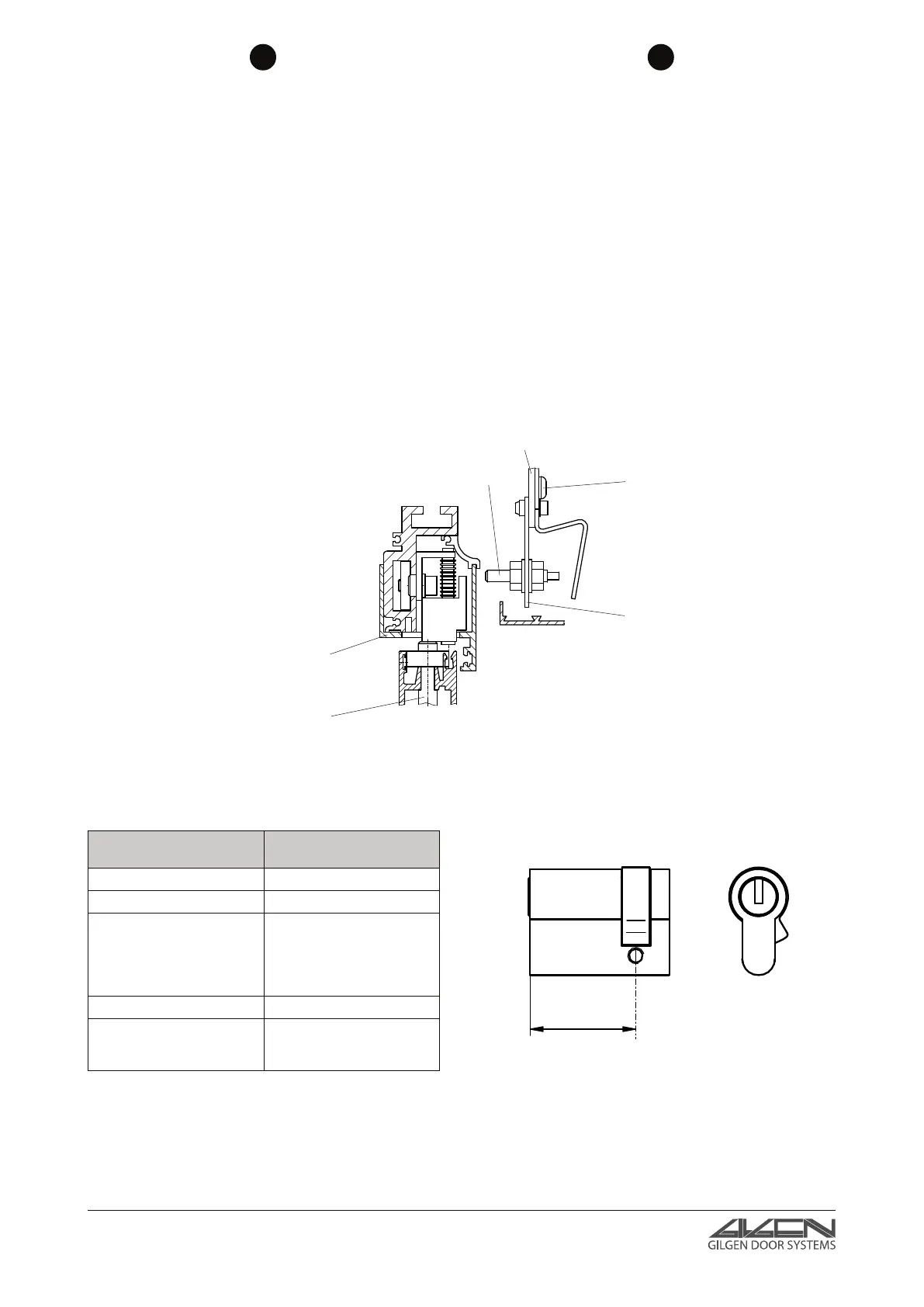

Material
Set Kremonenstangenüberwachung 0620-882/90
1 Halteblech zu Reedsensor 0620-875
2 Reedsensor 6451-201
Montage
1. Halteblech (1) mittels Schrauben (2) an Verriegelung befesti-
gen.
2. Reedsensoren (3) am Haltblech (1) befestigen.
3. Reedsensorkabel an die Steuerung (KLESE) auf Klemmen 8
und 10 (OKA) anschliessen.
4. Über die vertikalen Langlöcher im Halteblech (1) Reedsensoren
(3) so einstellen, dass diese ein Signal abgeben, sobald die
Schliessbolzen (4) im Abdeckprofil (5) eingreifen.
Material
Set Staybar monitoring 0620-882/90
1 Support plate for Reed sensor 0620-875
2 Reed sensor 6451-201
Installation
1. Using the screws (2), fasten the support plate (1) onto the
locking mechanism.
2. Fasten the Reed sensors (3) on the support plate (1)
3. Connect the Reed sensor cable to the control (KLESE), on
terminals 8 and 10 (OKA).
4. By means of the vertical slots in the support plate (1), adjust
the Reed sensors (3) in such a manner that they generate a
signal as soon as the locking bolts (4) are locking into the
covering profile (5).
Zylinder-Fabrikat Bestell-Nr.
Cylinder brand Ordering no.
KABA GEMINI 1414
DOM 333H ix-5
ZEISS-IKON 0040
System TK5 (L = 40 mm) 5040
5532 SST = 8 x 45
5532 SST = 30
5532 SST = 8 x 30
KESO 21.214.040
BKS 3101 NBL27
3301 NBL27
8900 NBL27
VERI-SO-ZUE
Es kann aus nachfolgenden Profilzylinder-Typen (Halbzylinder)
ausgewählt werden. Deren Lieferung erfolgt bauseits.
VERI-SO-ZUE
Any of the following profile cylinders (half cylinders) can be
selected. They will be supplied by customer.
