Gima PC-80B User Manual

5
Misurazione Palmo
Tenere il dispositivo con la mano destra. Assicurarsi che il palmo e le dita
tocchino perfettamente gli elettrodi I e II. Premere l’elettrodo III contro il
centro del palmo sinistro. Il segnale ECG rilevato con la misurazione sul
Palmo equivale alla singola I Derivazione ECG.
Funzionamento improprio:
A. Le mani si agitano troppo.
B. Entrambe le mani perdono contatto con gli elettrodi durante la
misurazione.
C. Il palmo non è in contatto con gli elettrodi.
3.2.2 Metodi di misurazione ECG in continua o lunghi periodi
Misurazione con cavetti
Per un migliore ECG, si può utilizzare la misurazione tramite
cavetto di collegamento. Collegare il cavetto all’apparecchio
tramite la relativa spina. Posizionare gli elettrodi e collegare i
cavetti come nella gura accanto per ottenere il segnale ECG
II Derivazione; se si desidera avere misurazioni con segnale
I e III derivazione, collegare i cavetti agli elettrodi secondo la
tabella seguente.
Funzionamento improprio:
A. Errore nel collegamento alla porta.
B. Elettrodo posizionato sul corpo non correttamente.
Elettrodo Derivazione
Posizione Elettrodo
Derivazione
I
Derivazione
II
Derivazione
III
L’intersezione tra l’asse della clavicola
destra e seconda costola.
RA RA LA
L’intersezione tra l’asse della clavicola sini-
stra e seconda costola.
LL LA RA
Tra l’estremità sinistra dello sterno e della
quinta costola
LA LL LL
Tabella posizionamento elettrodi e congurazione derivazioni ECG
3.3 Procedura di misurazione ECG
3.3.1 Misurazione rapida
1. Dopo la scelta di un metodo di misura adeguata, come descritto nel capitolo 3.2.1, premere “
Measure” per avviare
automaticamente la misurazione ECG rapida, come mostrato nella Figura 3-4. Nei primi 15 secondi il dispositivo entra
in fase preparatoria e valuta se la posizione degli elettrodi è adeguata o meno sulla base del tracciato ECG misurato.
Se la forma d’onda rilevata non è chiara, regolare la posizione degli elettrodi.
ITALIANO

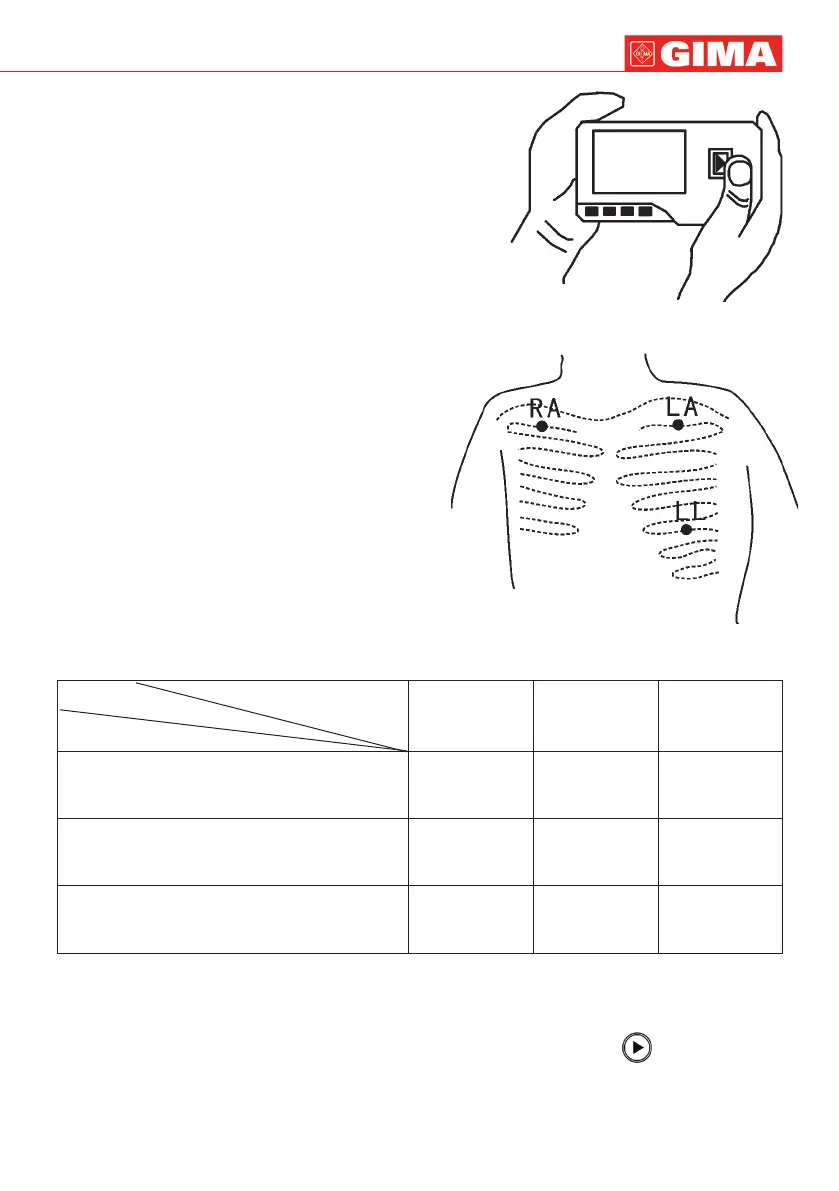

3-3C Misurazione palmo
Figure 3-3D Misurazione con cavetti
