Dati visualizzati:
1. “16: 14: 32”: ora attuale.
2. “X1”: scala ampiezza onde ECG.
“X1/2”: dimensione a metà della scala nominale;
“X1”: scala nominale;
“X2”: dimensione doppia della scala nominale
“X3”: dimensione tripla della scala nominale
3. “
”: indicatore battito cardiaco. Lampeggia
con il battito cardiaco.
4. “
”: indica che la modalità ltro dell’ECG
è “Enhanced” (potenziata); Far riferimento alla
sezione 3.6.5 per la regolazione del ltro.
5. “
”: Stato carica batteria
6. “
”: onda ECG
7. “
”: Righello per ampiezza 1mV
8. “
”: Compressione compatta della forma d’onda in scala.
9. “
”: Simbolo wireless (optional). Quando la funzione “Wireless” viene
attivata nella schermata di impostazione del sistema, viene visualizzato
questo simbolo sullo schermo. Una volta eettuata la connessione tra il
dispositivo e l’host remoto, i dati ECG possono essere caricati nell’host (PC)
per successivi richiami, analisi e memorizzazione.
2. Quando la forma d’onda compressa in scala raggiunge la ne, signica
che la misurazione è terminata. Il dispositivo passa quindi alla fase analisi
dei dati che è seguita dalla schermata dei risultati misurazione, come mostrato
in Figura 3-5.
“
Return ”: torna al menu principale direttamente senza salvare i
valori della misurazione e i risultati correnti.
“
Save” : salva il risultato della misurazione corrente e i suoi valori.
3. Nella schermata dei risultati misurazione, i dati correnti vengono salvati nel
dispositivo automaticamente senza alcuna operazione entro 6 secondi o premendo
il tasto “
Save”, come mostrato nella Figura 3-6.
Il dispositivo tornerà alla schermata principale automaticamente dopo che i dati
sono stati salvati.
4. Se viene selezionata la trasmissione wireless, il dispositivo passa alla schermata
mostrata in Figura 3-7 dopo la memorizzazione dei dati.
Premere il tasto “
Send” sul dispositivo per avviare la trasmissione del record
ECG in modalità wireless e sul lato host, cliccare l’icona “Wireless Receive”
durante l’esecuzione del software “ECG Viewer Manager” sul PC, in questo modo
la registrazione dati viene trasmessa e salvata sul PC. Dopo di che il dispositivo
tornerà automaticamente alla schermata principale. (Fare riferimento al manuale
utente per “ECG Viewer Manager” per una procedura di funzionamento dettagliata)
3.3.2 Misurazione in continuo
1. Dopo aver scelto il metodo di misurazione in continuo, come descritto nel
capitolo 3.2.2, premere il pulsante “
Measure” per eseguire la misurazione
ECG in continuo automaticamente, come mostrato nella Figura 3-8. La dierenza
tra la misura in continuo e quella rapida è descritto di seguito:
“
Exit”: visualizza le informazioni di funzionamento sullo schermo. Premere
il tasto “
Return” per terminare la misurazione ECG e tornare alla schermata
principale. Se il tempo di misurazione in continuo è di oltre 30 secondi, questi
dati verranno salvati automaticamente.
“HR = 59”: indica la frequenza cardiaca in tempo reale.

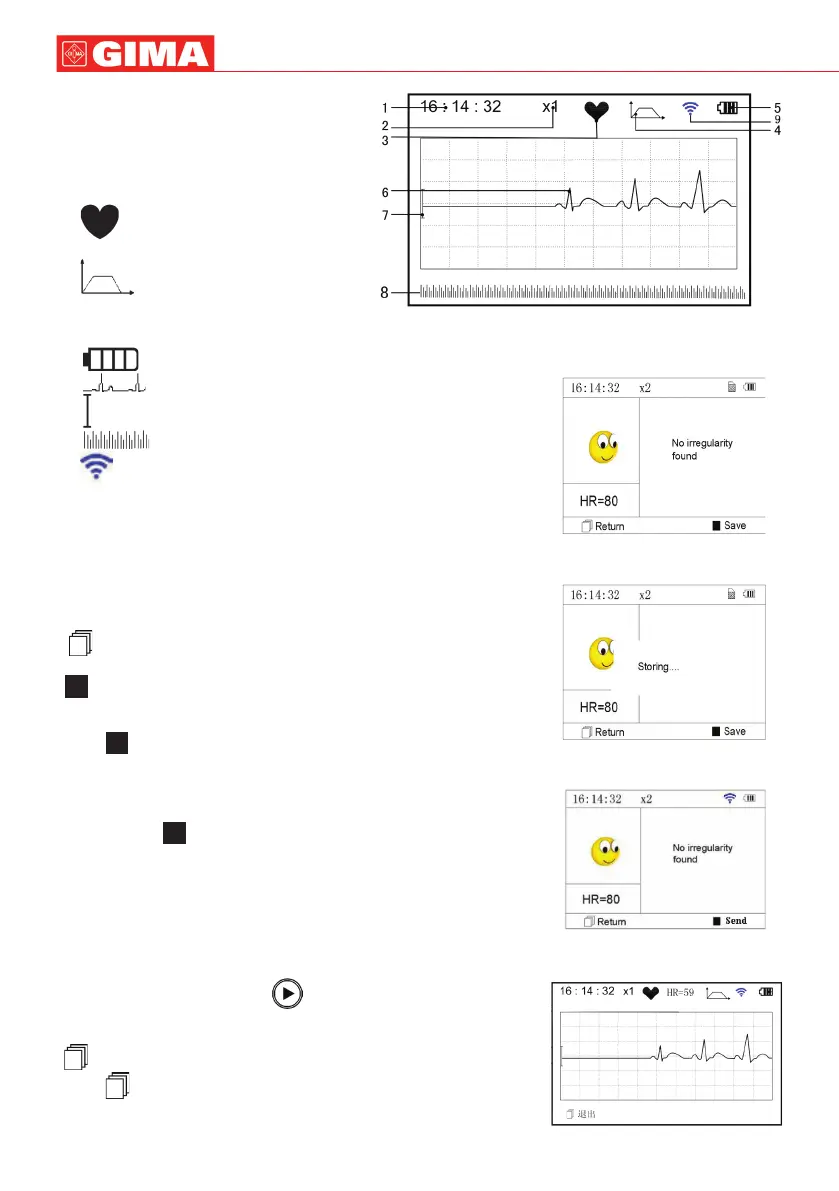

Figura 3-4 Schermata misurazione ECG
Figura 3-5 Schermata risultati misurazione
3-6 Memorizzazione dati
Figura 3-8
Figura 3-7
