Mode d‘emploi
28 29
4.3 Montage de l‘écran plat
Risque de blessures par trébuchement ou par
chute
>> Placez,transportezetinstallezleproduit,lespièces
et les accessoires en toute sécurité.
Risque de dommage matériel causé par une pro-
cédure inappropriée
>> Serrez les vis modérément pour éviter endommager
leletage.
>>
>>
NepositionnezJAMAISl‘écrandevantdurant
l‘installation!
N‘endommagezpasl‘écranplatenutilisantdesvis
trop longues.
Ta b . 2 2: Montage de l‘écran plat

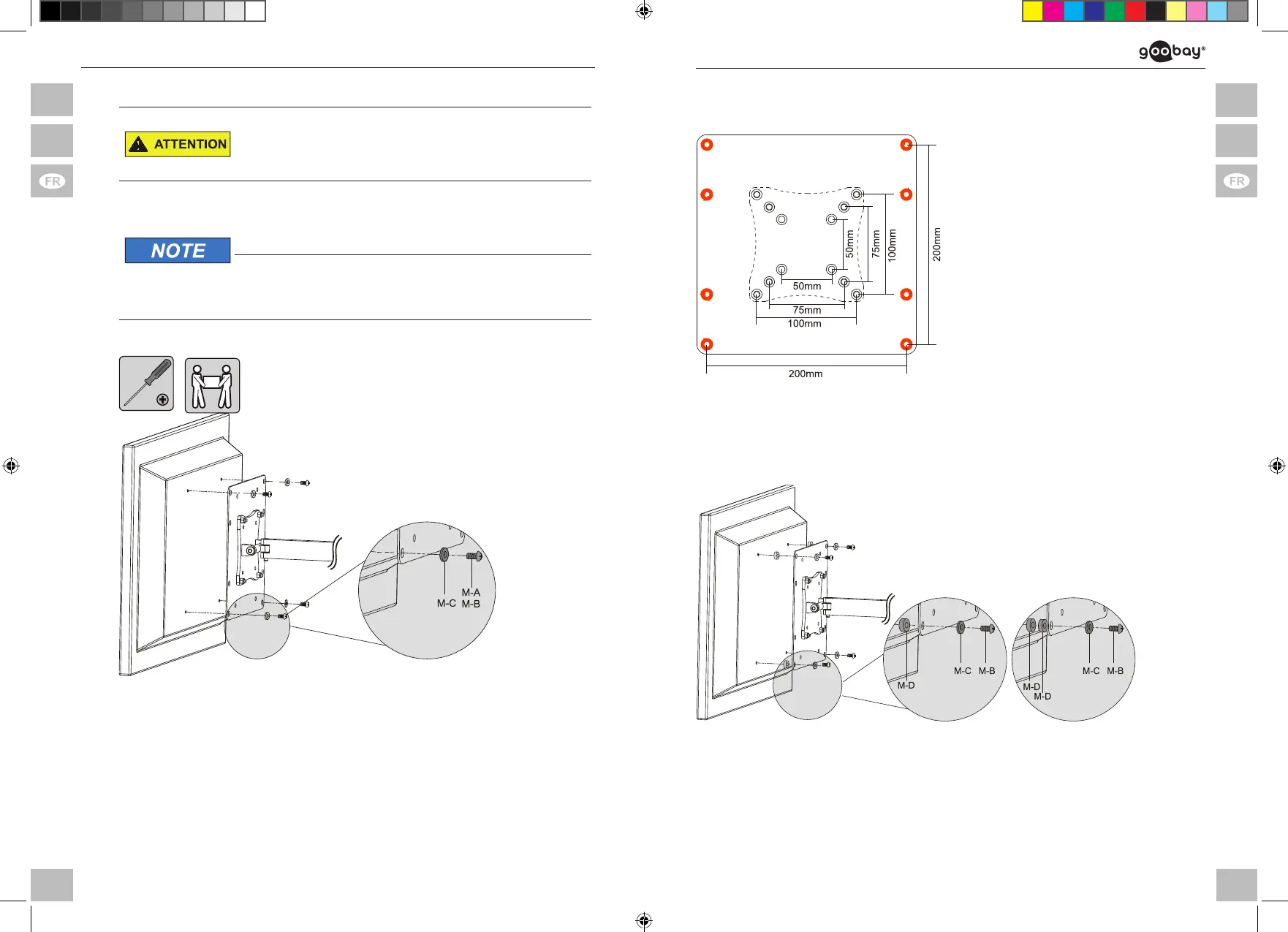

Fi g. 13: Montage de l‘écran plat
4.3.1 TV support mural est déjà monté sur le mur
1. Soulevezl‘écranplatavecunedeuxièmepersonne.
2. Montezl‘adaptateurVESA(A)aumoyend‘adaptationàvosvisàécranplat
(M-A) / (M-B) et les rondelles (M-C).
4.3.2 TV support mural est démonté
1. Posezl‘écranplatverticalementsurunesurfacesouple,largeousurunmur
et protégez-le contre les rayures et le renversement.
2. Montezl‘adaptateurVESA(A)aumoyend‘adaptationàvosvisàécranplat
(M-A) / (M-B) et les rondelles (M-C).
Pource,utilisezunde2l‘espace-
ment trous externe du VESA:
>> 200x100 mm ou
>>
200x200mm
Fi g. 14: espacement des VESA trous externe
4.3.3 Monter l‘écrans plats avec le dos arqué
Avec les écrans plats cintrées vous installez l‘entretoise TV (M-D) simple ou
double entre l‘adaptateur VESA et dos plat.
Fi g. 15 : Montage d’écran plat avec des entretoises
Fin de l‘assemblage. Procéder dans l‘ordre inverse du démontage.
