Goobay 63267 User Manual

6
Betriebsanleitung
7
4 Montage
4.1 Vorbereitung
Vollständigkeit und Unversehrtheit prüfen
>> Packungsinhalt mithilfe des Lieferumfangs auf Vollständigkeit und
Unversehrtheit kontrollieren.
Kompatibilität sicherstellen
Sachschaden durch inkompatible Produktkombi-
nationen
>> Technische Daten aller verwendeter Produkte
vergleichen. Diese müssen übereinstimmen oder im
angegebenen Bereich liegen.
Ta b . 4 : Kompatibilität sicherstellen
4.2 TV-Wandhaltermontage
Verletzungsgefahr durch ungeeignete Umge-
bungsbedingungen
>> Nicht an Stellen mit direkter Sonneneinstrahlung bzw.
starkem Licht montieren. Dies fördert das Ermüden
der Augen.
Sachschaden durch ungeeignete Umgebungsbe-
dingungen
>> Um Quell- und Ausgabegeräte sowie um Schwenk-
und Neigbereich ausreichend Platz für gute Belüftung
und Beweglichkeit lassen.
Ta b . 5 : TV-Wandhaltermontage

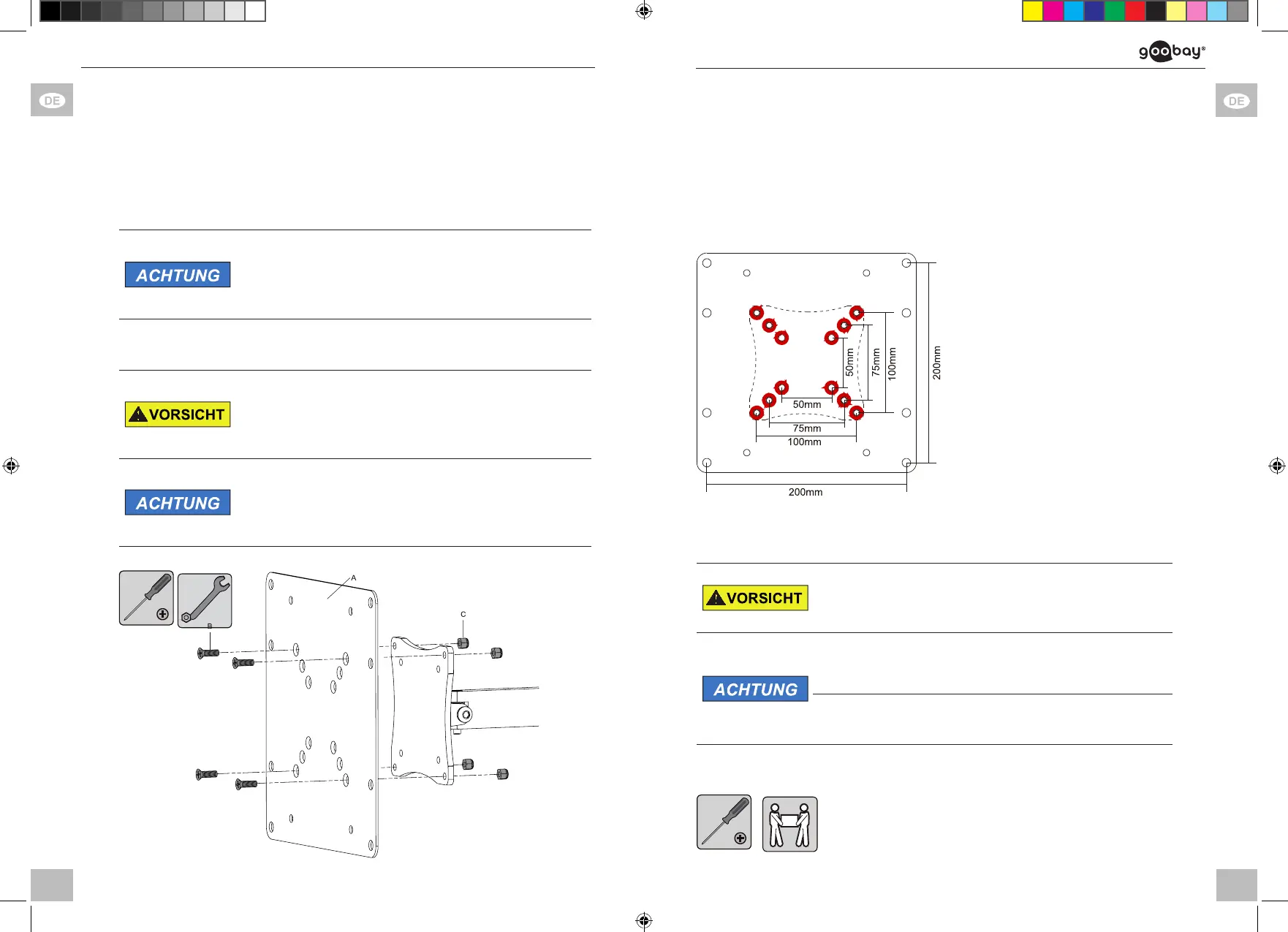

Fi g . 1: TV-Wandhaltermontage
Die inneren 12 Montagelöcher dienen der TV-Wandhaltermontage. Diese
erkennen Sie an den konischen Vertiefungen.
1. Drehen Sie den VESA-Adapter (A) so, dass die konischen 12 Montagelöcher
Ihnen zugewandt sind.
2. Befestigen Sie den VESA-Adapter (A) mit den Schrauben (B) und den
Muttern (C) über die passenden VESA-Lochabstände an Ihrer TV-Wandhalt-
erplatte, wie abgebildet.
Nutzen Sie hierzu einen der inneren 3
VESA-Lochabstände:
>> 50x50 mm,
>> 75x75 mm oder
>> 100x100 mm
Fig. 2 : innere VESA-Lochabstände
4.3 Flachbildschirmmontage
Verletzungsgefahr durch Stolpern und Sturz
>> Produkt, Produktteile und Zubehör sicher
platzieren, installieren und transportieren.
Sachschaden durch ungeeignete Vorgehensweise
>> Beim Anziehen von Schrauben mäßige Kraft aufwen-
den, um Gewinde nicht zu beschädigen.
>>
>>
FlachbildschirmNIEachaufdenBodenlegen.
Flachbildschirm nicht durch zu lange Schrauben
beschädigen.
Ta b . 6 : Flachbildschirmmontage
63267_V3.indd 6-7 28.05.2018 14:37:53
