Istruzioni per l‘uso
38 39
4.3 Montaggio su TV
Pericolo di lesioni da incespicamento e caduta
>> Collocare, trasportare ed installare il prodotto, sue
parti ed accessori in modo sicuro.
Danni materiali causati da procedure improprie
>> Utilizzare solo moderata forza durante il serraggio
dellevitiinmododanondanneggiarelelettature.
>>
>>
Posare schermi piatti MAI sul pavimento.
Non danneggiare gli schermi piatti da viti troppo
lunghe.
Ta b . 30 : Montaggio su TV

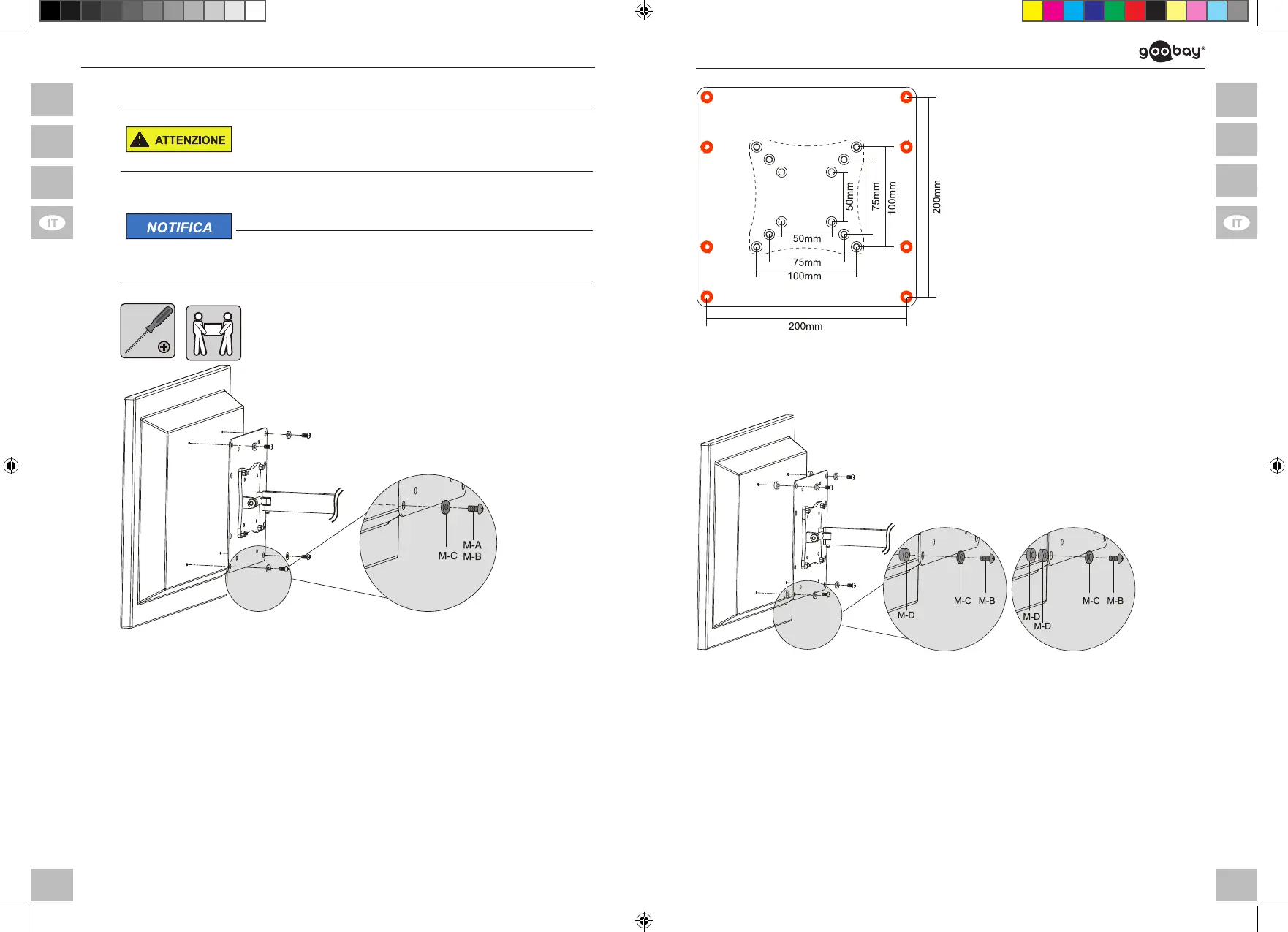

Fig . 18: Montaggio su TV
4.3.1 La parete TV mount è già montato sulla parete
1. Sollevare il pannello piatto insieme ad una seconda persona.
2. Montarel‘adattatoreVESA(A)permezzodicorrispondenzaperlevostreviti
a schermo piatto (M-A) / (M-B) e le rondelle (M-C).
4.3.2 La parete TV mount non è montato
1. Sedetevi il piatto in verticale contro un panno morbido, grande pad o un
 muroessarlocontrograferibaltamento.
2. Montarel‘adattatoreVESA(A)permezzodicorrispondenzaperlevostreviti
a schermo piatto (M-A) / (M-B) e le rondelle (M-C).
Approttadiquesta,unadelle
distanza tra i fori VESA due esterni:
>> 200x100 mm o
>>
200x200mm
Fig. 19: esteriore distanze tra i fori VESA
4.3.3 Montare il pannello piatto con schiena arcuata
Con pannelli piani ad arco si installa il distanziale TV (M-D) singola o doppia tra
adattatore VESA e la schiena piatta.
Fig. 20:TV a schermo piatto con distanziali di montaggio
Fine del installazione. Procedere in ordine inverso rispetto sullo
rimozione.
5 Garanzia e responsabilità
• Si prega di fare riferimento alle nostre condizioni di garanzia. Questi
possono essere richiesti utilizzando i recapiti presenti nella impronta.
• Ciriserviamoildirittodiapportaremodichealdispositivo,all’imballaggioed
al Manuale d’uso.
