2 www.goodmanmfg.com IO-412A
IO-412A www.goodmanmfg.com 3
InstallatIons sur toIture
S'il s'avère nécessaire d'installer l'unité extérieure sur une toiture,
assurez-vous que la structure de cette dernière puisse en supporter
le poids et qu'une attention particulière soit prêtée à l'intégrité de
l'étanchéité du toit. Étant donné que l'unité peut vibrer pendant
son fonctionnement, les transmissions de vibrations sonores doivent
être prises en compte lors de l'installation de l'unité. Des tampons
ou des ressorts d'absorption des vibrations peuvent être installés
entre les pieds ou le socle du groupe compresseur-condenseur et la
structure de montage du toit an de réduire les vibrations sonores.
outIls
Indicateur de niveau Détecteur de fuite de gaz Tournevis
Pompe à vide Perceuse électrique, foret-aléseur 2,5 po. ( 65 mm)
Manomètre de pression Appareil à collets Manuel de l’utilisateur
Clés dynamométriques Thermomètre
1,8 kgf.m 13 pi-lb Multimètre
4,2 kgf.m 30 pi-lb Coupe-tuyau
5,5 kgf.m 40 pi-lb Ruban mesureur
6,6 kgf.m 48 pi-lb Clé (demi-union)
Clé hexagonale (4 mm)

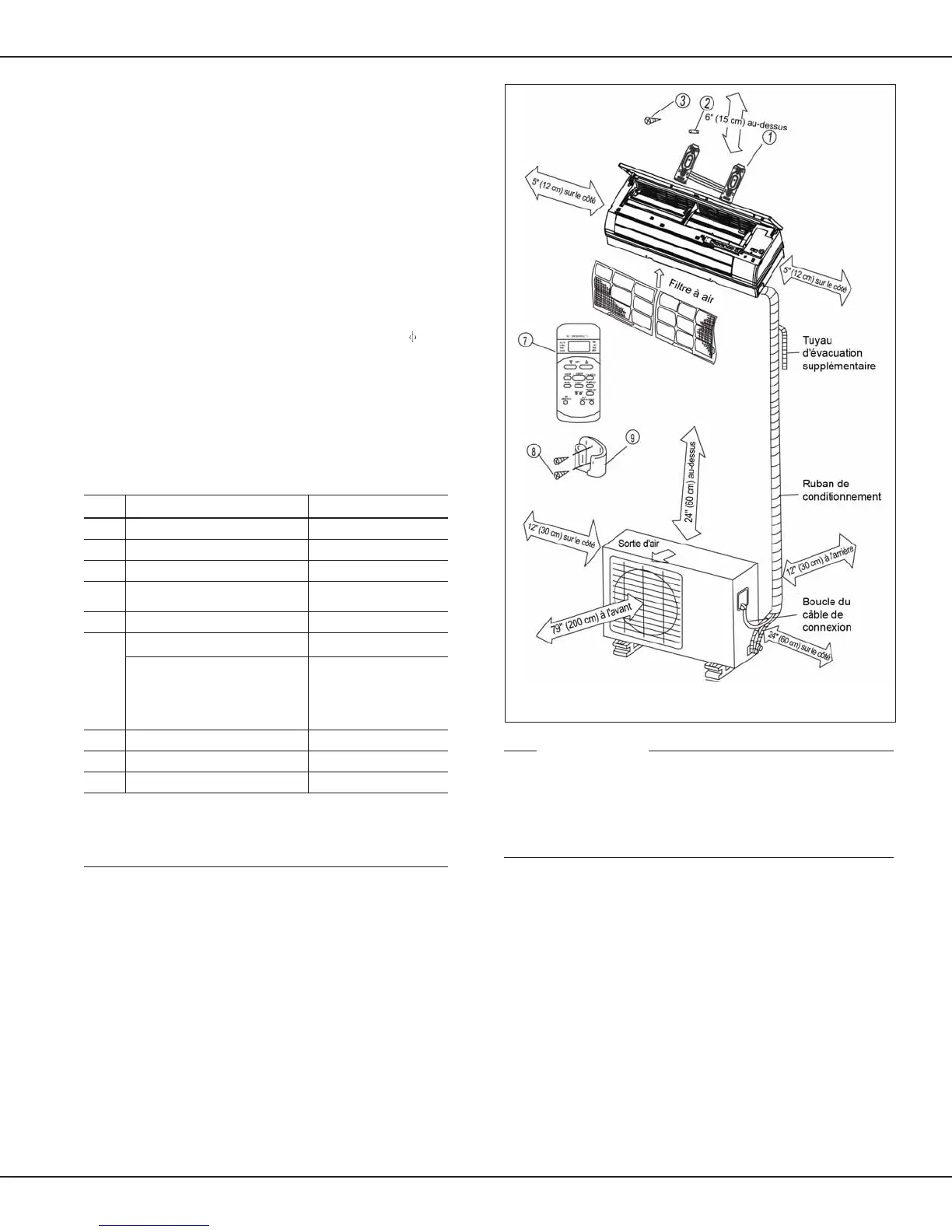

1 Plaque d'installaon 1
2 Ancrage d'étrier 5-8 (selon le modèle)
3 Vis à tôle A ST3.9 x 25 5-8 (selon le modèle)
4
Joint (sur les modèles de
refroidissement/chauage uniq.)
1
5 Raccordement de purge 1
6
* Ensemble de tuyau de connexion
Côté
liquide :
Côté gaz :
¼ po. (Φ 6,35)
⅜po. (Φ 9,52)
⅜po. (Φ 9,52)
½po. (Φ 12,7)
⅝po. (Φ 16,0)
* Voir remarque
7
Télécommande 1
8
Vis à tôle B ST2.9 x 10 2
9
Porte-télécommande 1
* Les pièces doivent être achetées séparément. Consultez le fournisseur pour con-
naître les tailles de tuyaux. (Une épaisseur de paroi du tuyau minimum de 1/32 po.
(0,7 mm) est recommandée).
Remarque : Les pièces listées sont fournies avec l'unité sauf indication contraire.
Toute pièce supplémentaire requise doit être achetée séparément.
remarques Importantes
◊ veillez à ce qUe l’Unité intérieUre Soit montée SUffiSamment en haUteUr SUr le mUr afin qU’elle Soit horS
De portée DeS enfantS.
◊ leS conDUiteS en cUivre Doivent être iSoléeS inDépenDamment.
◊ il faUt UtiliSer Un localiSateUr De montantS poUr repérer leS montantS et éviter D'enDommager la paroi.
◊ Une conDUite D'aU moinS 3 mètreS (10 pi.) eSt néceSSaire poUr réDUire leS vibrationS et l'excèS De brUit.
◊ poUr prévenir le riSqUe De DommageS matérielS oU De bleSSUre, maintenez voS mainS et toUt corpS étranger
éloignéS De l’orifice De Sortie et De la grille D’entrée D’air lorSqUe l’Unité eSt en fonctionnement.
InstallatIon de l'unIté IntérIeure
InstallatIon du support de montage
1. Installez le support de montage horizontalement et de manière
xe à la paroi, en prévoyant un espace pour l'accès latéral à l'unité.
2 Si la paroi est en brique, ciment ou en matériau similaire, percez
(8) huit orices de 5 mm (3/16 po.) de diamètre dans la paroi.
Insérez l'ancrage d'étrier correspondant aux vis de montage.
3. Installez le support de montage sur la paroi avec huit (8) vis de
type "A".
Installez le support de montage et percez les trous
dans la paroi en fonction de la structure de la paroi et des points
de montage correspondants du support de montage. (Les supports
de montage varient en fonction du modèle.)
