2. CONEXIÓN Y PUESTA EN SERVICIO
2.1. INSTALACIÓN RT GTC CAJA MURAL

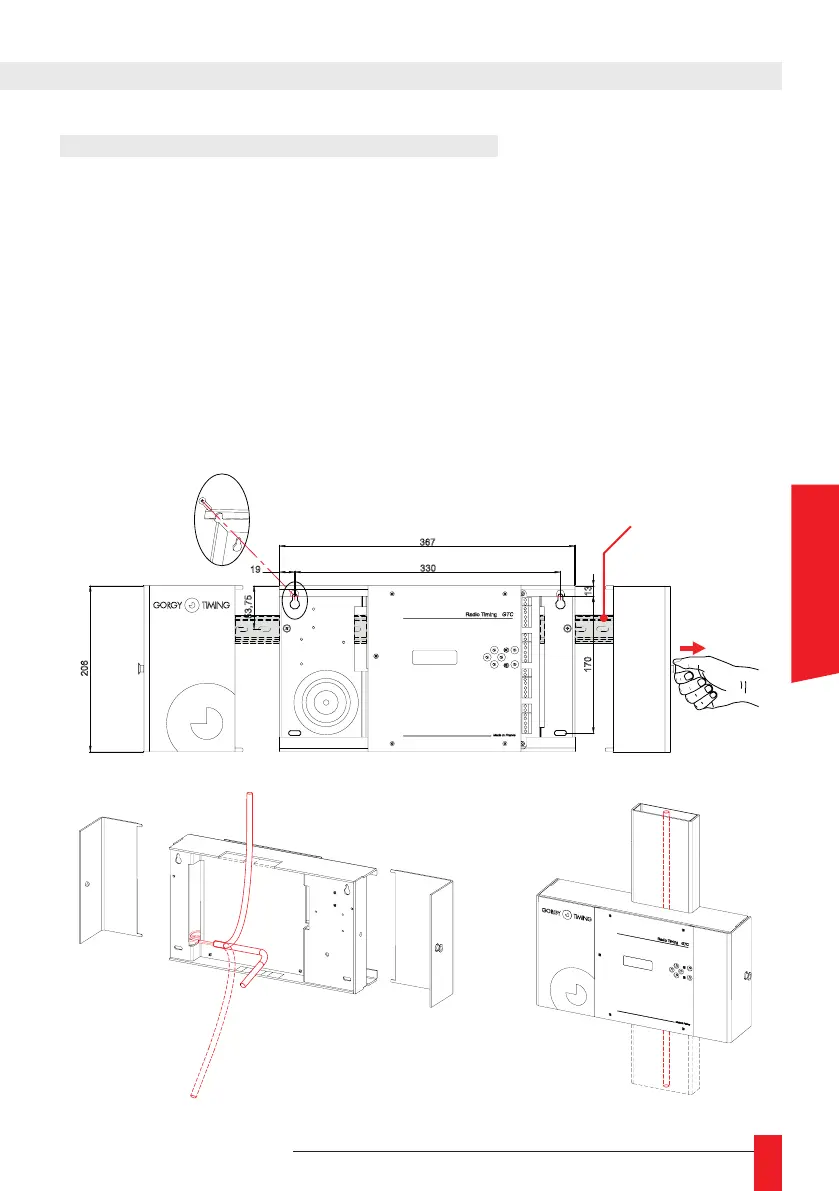

► 1 – Abrir la caja
► Tirar de los 2 botones situados a cada lado del aparato.
► Desmontar los ancos.
► Elección de la salida de los cables: por la cara trasera - 1
por canaleta hacia arriba o hacia abajo - 2 y 3
► 2 – 2 – Fijar la caja a la pared con ayuda de 2 tornillos ø 5 mm (no incluido).
► 3 – Realizar el cableado de los bornes (ver capítulo 2.2. Conexión).
► 4 – Cerrar la caja.
► 5 – Realizar la programación con ayuda de las teclas situadas en la cara delantera.
