2. CONNEXION ET MISE EN SERVICE

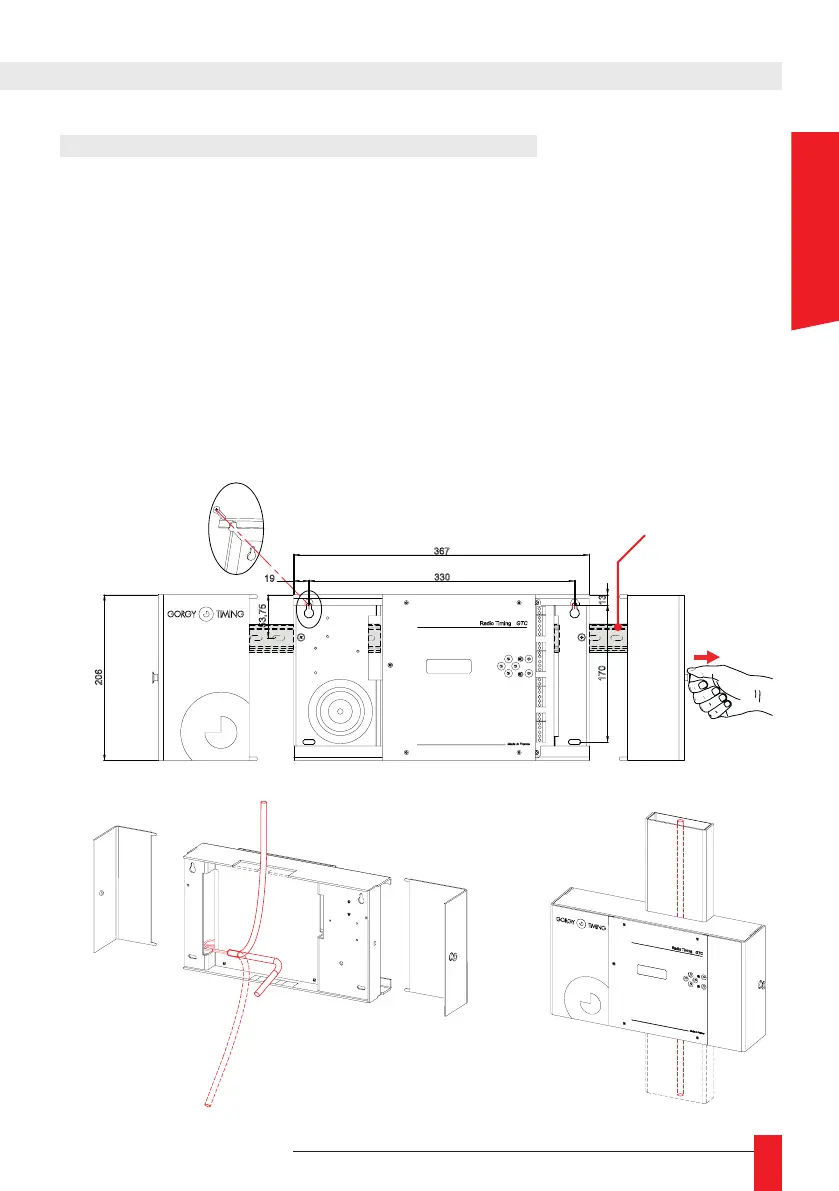

2.1. INSTALLATION RT GTC BOÎTIER MURAL
► 1 – Ouvrir le boîtier
► Tirer sur les 2 boutons situés sur les 2 cotés du produit.
► Déposer les ans.
► Choix de sortie des câbles : par la face arrière - 1
par goulotte haute ou basse - 2 et 3
► 2 – Fixer le boîtier au mur à l'aide de 2 vis de diamètre 5 mm (non fournies).
► 3 – Effectuer le câblage des borniers (voir chapitre 2.2. Connexion).
► 4 – Refermer le boîtier.
► 5 – Faire la programmation à l’aide des touches situées sur la face avant.
2
2
3
3
1
367
330
206
53,75
170
13
19
2
2
3
3
1
367
330
206
53,75
170
13
19
option rail DIN
