8
MDE-Radio-Timing-GTC-3080V2.3
☛ L’émission de ce message signie que la seconde est passée
de 76 centièmes au moment de la réception du caractère «D».

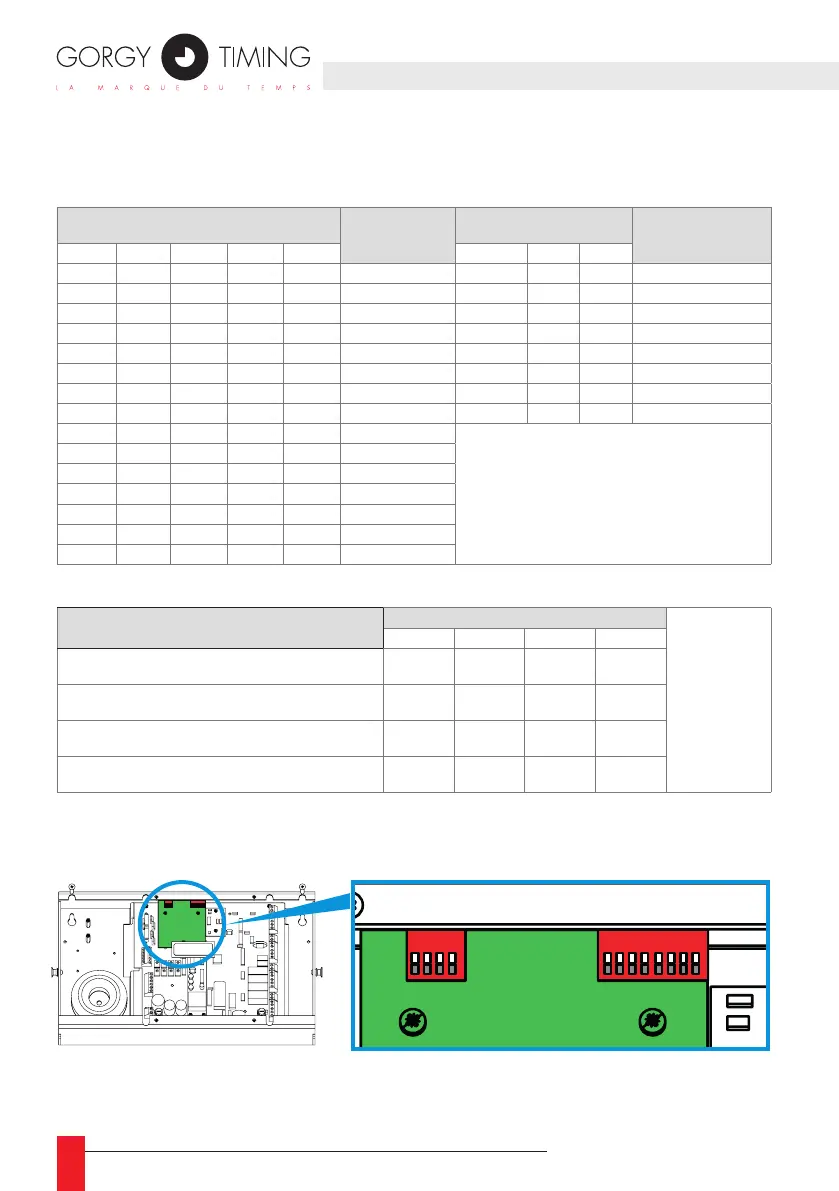

Commutateur SW1
N° switch
Paramètres
Format, Parité,
NB bit stop
Commutateur SW1
N° switch
Taux de Bauds
1 2 3 4 5 6 7 8
X Off X X On 7,no,2 off off Off 300
Off On X X On 8,no,1 off off On 600
On On X X On 8,no,2 off on Off 1200
Off Off Off Off Off 7,0,1 off on On 2400
Off Off Off On Off 7,odd,1 on off Off 4800
Off Off On Off Off 7,even,1 On off On 9600
Off Off On On Off 7,1,1 on on Off 9600
X On Off Off Off 8,0,1 on on On 9600
X On Off On Off 8,odd,1
X : Position indifférente
Parité : No : sans parité
0 : forcée à 0
odd : impaire
even : paire
1 : forcée à 1
X On On Off Off 8,even,1
X On On On Off 8,1,1
On Off Off Off Off 7,0,2
On Off Off On Off 7,odd,2
On Off On Off Off 7,even,2
On Off On on Off 7,1,2
Commutateur SW5
N° switch
Protocole
GORGY
TIMING
1 2 3 4
Mode UNI
Emetteur (sortie par défaut)
Off Off On Off
Mode BI
Bidirectionnel
Off Off Off Off
Mode UNI
Récepteur (entrée de synchro)
On Off On On
Mode UNI
Récepteur avec répétition du code en sortie
On On On On
4321 87654321
SW1SW5
4321 87654321
SW1SW5
