MDE-Radio-Timing-GTC-3080V2.3

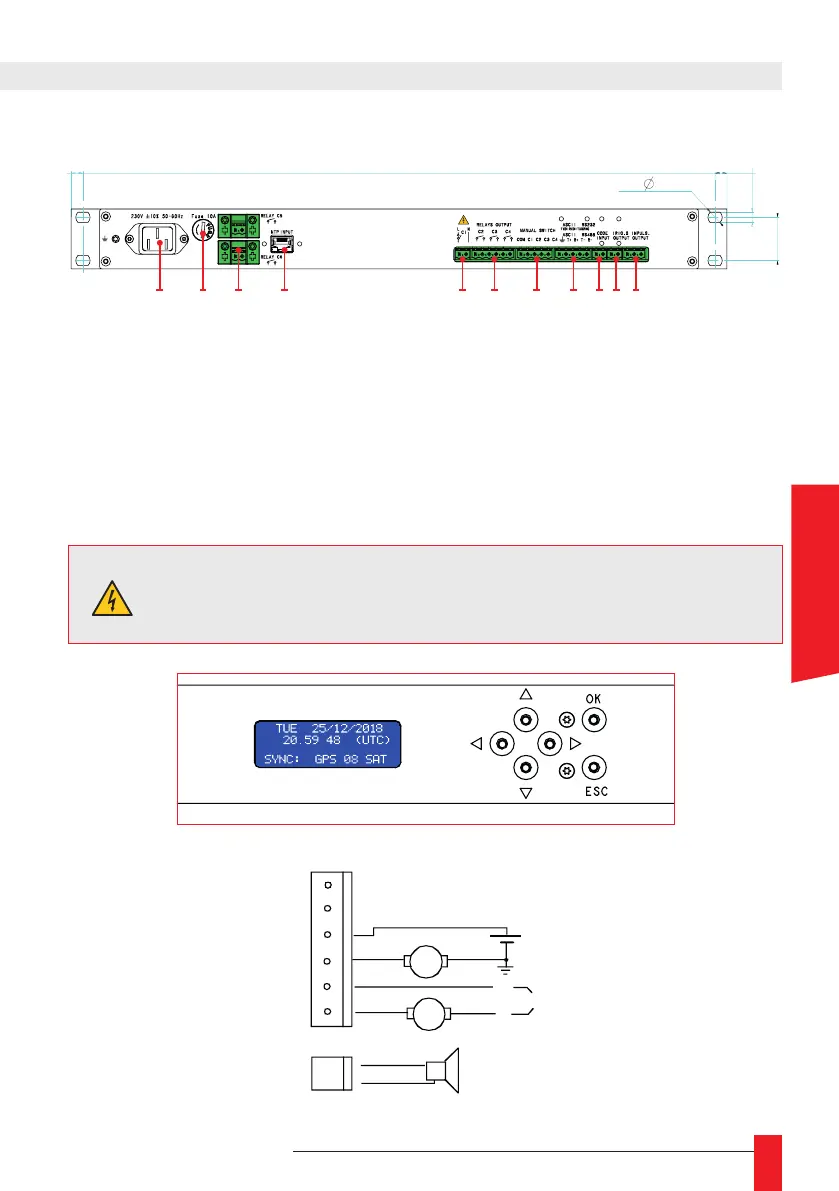

► Rack
1 2 3 4 5 6 7
8 9 10 11
1. Cable de alimentación
2. Fusible impulsión 1A
3. Relés adicionales (en opción)
4. Entrada NTP
5. Salida relé circuito C1
6. Salidas relés circuitos C2, C3 y C4
7. Switch manual
8. Conexión ASCII (según las opciones)
9. Entrada de sincronización antena (code
Input)
10. Salida Irig B/Afnor (Output)
11. Salida impulsión (Output)
El circuito C1 es capaz de de suministrar directamente una tensión de 230 V y una cor-
riente máxima de 10 A. Los otros circuitos (C2, C3 y C4) están libres de tensión y son para
cablear en serie con la alimentación del aparato a pedir.
► Boutons programmateur + écran LCD
► Ejemplos de cableado:
464,6
44
482
8,7
8,7
31,75
4x7,5
4x 10,5
Face avant fixation
464.5
31.75
Face avant
Face arrière
266
Profil
44
Cara trasera
Toda operación de mantenimiento debe de realizarse sin alimentación eléfc-
trica, incluso los sistemas conectados a las posibles salidas de relé.
464,6
44
482
8,7 8,7
31,75
4x7,5
4x 10,5
Face avant fixation
464.5
31.75
Face avant
Face arrière
266
Profil
44
C4
C3
C2
C1
Sirène
230Volts
M
N
L
230Volts
Moteur 230V
M
Moteur continu
+
-
+
-
C4
C3
C2
C1
Sirena
230Volts
M
N
L
230Volts
Motor 230V
M
Motor continuo
+
-
+
-
C4
C3
C2
C1
230V
alarm
M
N
L
230Volts
230V
Motor
M
DC Motor
+
-
+
-
C4
C3
C2
C1
230V
Hupe
M
N
L
230Volt
Motor 230 VAC
M
Gleichstrommotor
+
-
+
-
