ENSAMBLE DE CABEZA
ELEMENTO DESCRIPCIÓN
600 CABEZA DE DESCARGA
604 TUERCA DE AJUSTE
608 EJE SUPERIOR
621 EMPAQUE CIRCULAR
625 PLACA DE TENSIÓN
626 TUERCA DE TENSIÓN
630 ACEITERA
637 BRIDA DE LA COLUMNA
730 CHAVETA
779 JUNTA DE LA PLACA DE TENSIÓN
ENSAMBLE DE LA COLUMNA
629 ROSCA CORRIDA DE TUBO
642 TUBO DE COLUMNA
645 ACOPLAMIENTO DE LA COLUMNA
646 EJE INTERMEDIO
649
ACOPLAMIENTO DE EJE
INTERMEDIO
654 TUBO DE ACEITE
656
COJINETE DE EJE
INTERMEDIO
658 ESTABILIZADOR DEL TUBO
ENSAMBLE DE TAZONES
660 EJE DE TAZONES
661 TAZÓN DE DESCARGA
664 COJINETE DE DESCARGA
665 SELLO DE ACEITE
668 COJINETE ADAPTADOR DEL TUBO
670 TAZÓN INTERMEDIO
672 COJINETE DE TAZÓN INTERM.
673 IMPULSOR
677 SEGURO CÓNICO
680 ANILLO DE DESGASTE (OPCIONAL)
688 TAZÓN/CAMPANA DE SUCCIÓN
690 COJINETE DE SUCCIÓN
692 ANILLO PROTECTOR
698 COLADOR DE SUCCIÓN
747 TAPÓN
760 PERNO HEXAGONAL

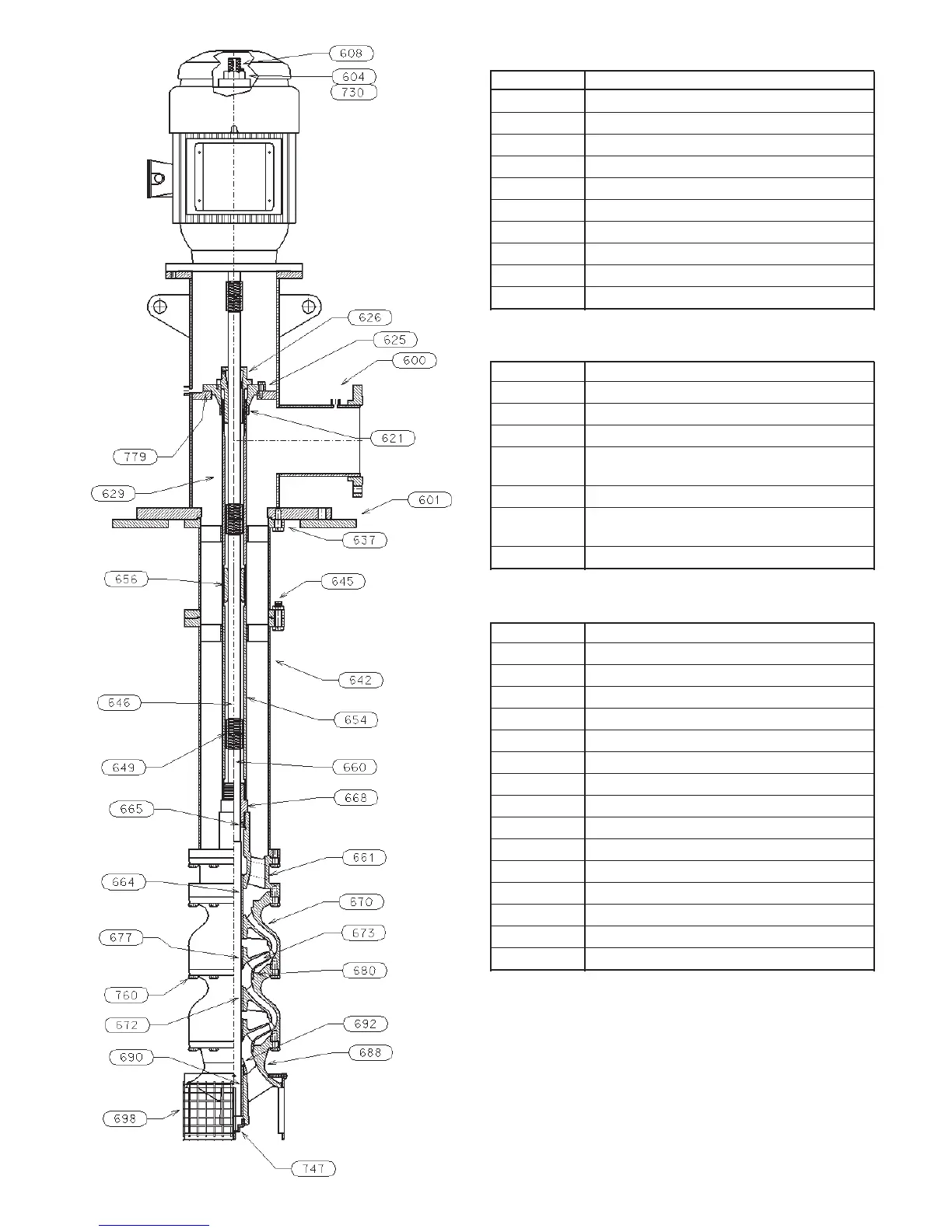

Figura 4 Bomba de eje intermedio cerrado
con columna embridada
