Grandstream Networks UCM6202 Quick Installation Guide

23 24

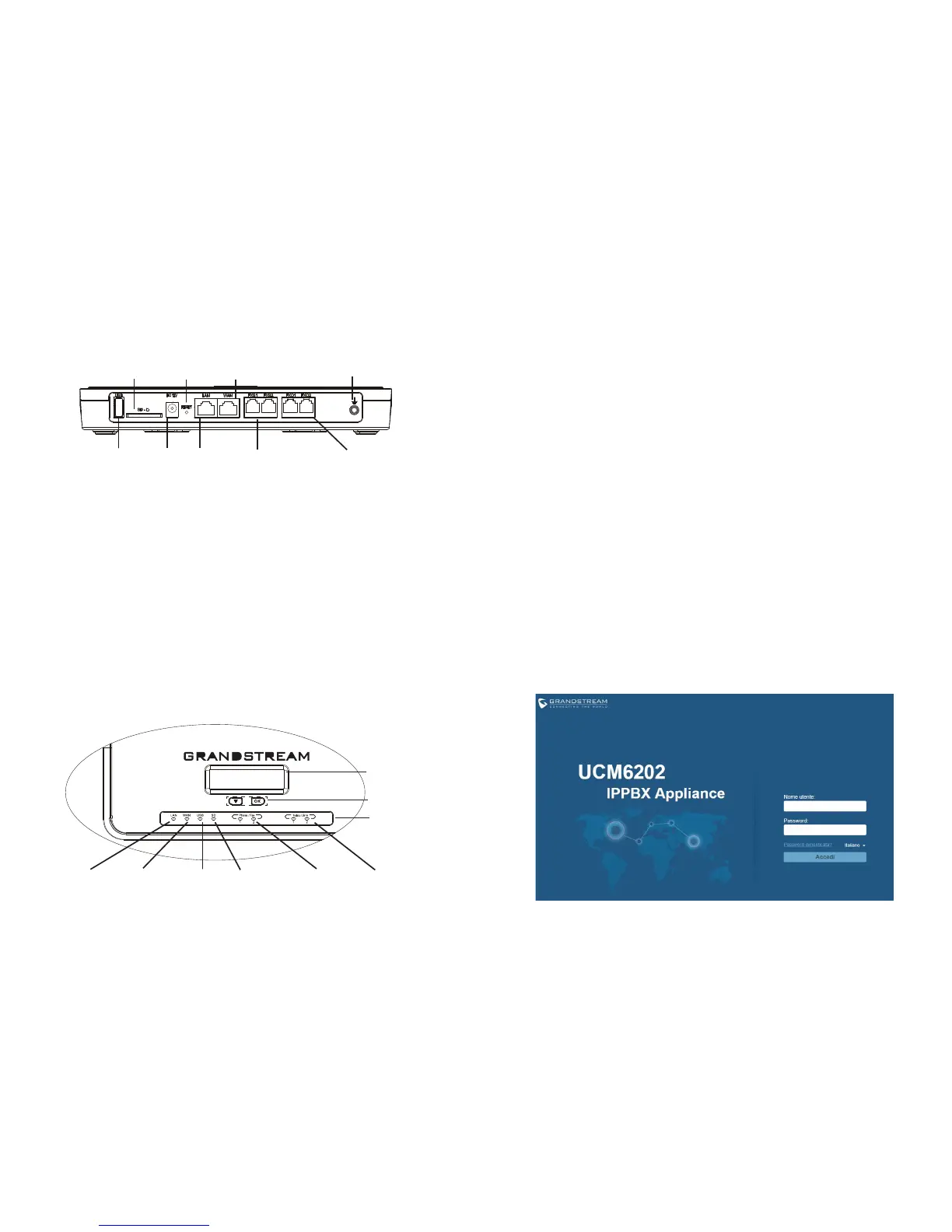

LCD
LED USB LED FXSLED WAN LED FXO
Porta WAN
LED LAN
CONNESSIONE DEL UCM6202:
Slot per SD Card Ripristina
Messa a terra
Porta USB CC a 12 V Porta LAN
Due porte FXS
Due porte FXO
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di UCM6202.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6202. Inserire la spina principale dell’
adattatore di alimentazione in una presa di corrente protetta contro le sovraten-
sioni.
4. Attendere l’avvio di UCM6202. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che UCM6202 è connesso correttamente alla rete, l’indicatore LED
della WAN nella parte anteriore sarà di colore verde e il display LCD visual-
izzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO; col-
legare le linee analogiche (telefono e fax) alle porte FXS.
UTILIZZO DEL MENU DEL TASTIERINO DI UCM6202:
LED scheda SD
Tasti di
navigazione
Indicatori
LED
1. Premere il tasto “Giù” o “OK” per iniziare a scorrere le opzioni del menu.
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di intiv-
ità nel menu di più di 20 secondi.
CONFIGURAZIONE DI UCM6202 TRAMITE INTER-
FACCIA UTENTE GRAFICA WEB:
1. Collegare il computer alla stessa rete di UCM6202.
2. Assicurarsi che UCM6202 sia alimentato correttamente e visualizzi l’indirizzo
IP sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato: http(s)://Indirizzo-IP:Porta
Il protocollo predenito è HTTPS e il numero di porta predenito è 8089.
4. Verrà visualizzata la pagina di accesso dell’interfaccia utente graca Web
(vedere la gura sotto). Inserire lo username da amministratore “admin” e la
password.
Nota: le unità prodotte a partire da Gennaio 2017 hanno una password univoca
casuale stampata sull’etichetta. Le vecchie unità hanno come password di de-
fault “admin
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente graca Web, scaricare qui il manuale utente di UCM6202:
http://www.grandstream.com/support
