35 36
2 x port FXS
2 x port FXO
Port WAN

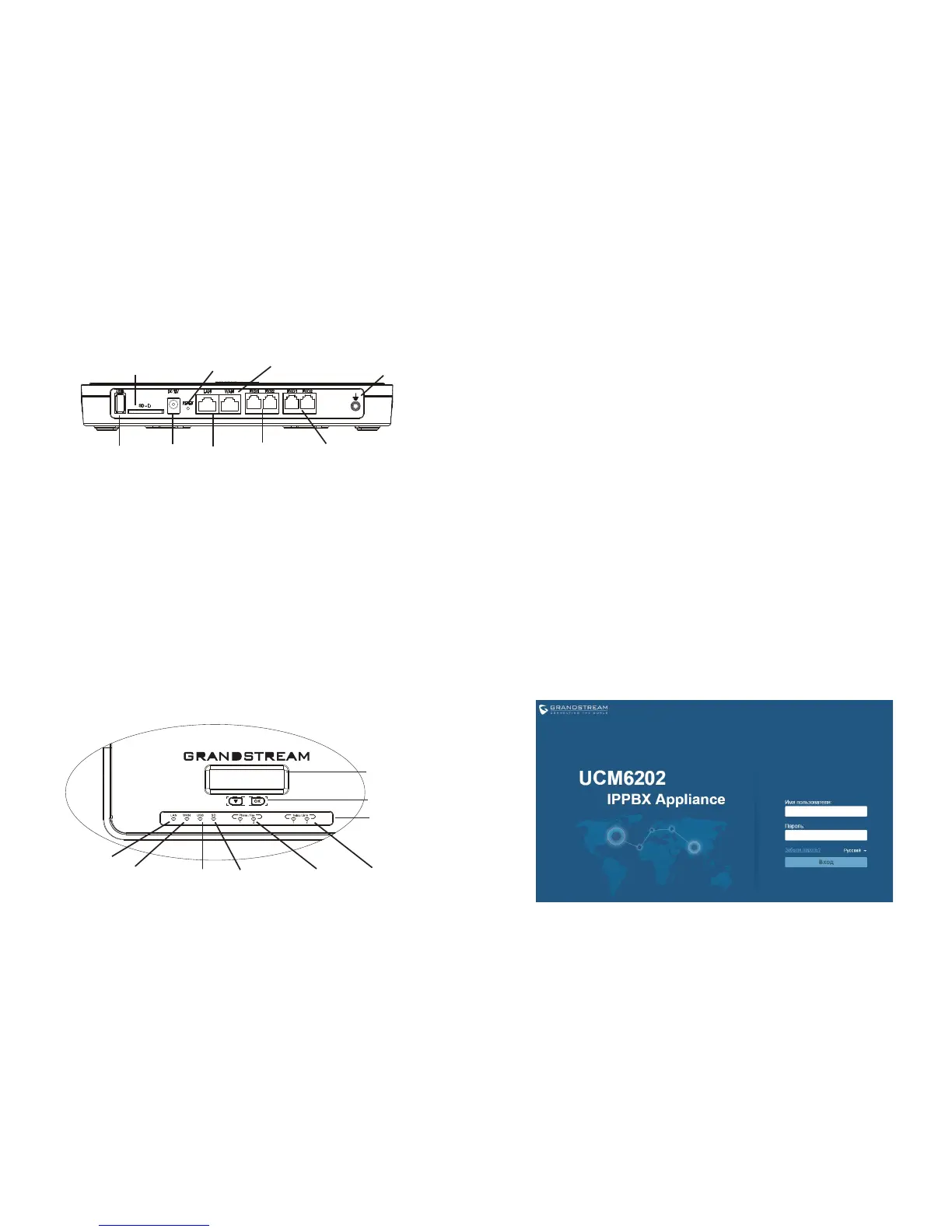

PODŁĄCZENIE URZĄDZENIA UCM6202:
Gniazdo na kartę SD
Reset Uziemienie
DC 12V
Port USB
1. Jeden koniec kabla RJ-45 Ethernet podłączyć do portu WAN urządzenia
UCM6202.
2. Drugi koniec kabla Ethernet podłączyć do portu uplink przełącznika/koncen-
tratora Ethernet.
3. Podłączyć zasilacz 12 V DC do gniazda zasilającego 12 V DC z tyłu urządzenia
UCM6202. Włożyć główną wtyczkę zasilacza do gniazda zasilającego z zabez-
pieczeniem przed przepięciami.
4. Poczekać na włączenie się urządzenia UCM6202. Po zakończeniu procesu
włączania wyświetlacz LCD w przedniej części pokaże informacje na temat
sprzętu.
5. Po udanym podłączeniu urządzenia UCM6202 do sieci wskaźnik LED dla WAN
w przedniej części będzie się świecił ciągłym zielonym światłem, a wyświetlacz
LCD pokaże adres IP.
6. (Opcjonalne) Podłączyć linie PSTN od gniazda ściennego do portów FXO;
podłączyć linie analogowe (telefon i faks) do portów FXS.
ZA POMOCĄ MENU KLAWIATURY UCM6202:
Dioda LAN
Dioda WAN
Dioda USB Dioda karty
SD
Dioda FXS Dioda FXO
Wyświetlacz
LCD
Przyciski nawiga-
cyjne
Wskaźniki
LED
1. Podłączyć komputer do tej samej sieci co UCM6202.
2. Dopilnować, aby urządzenie UCM6202 było odpowiednio zasilane, a na
wyświetlaczu LCD pokazany był adres IP.
3. Otworzyć przeglądarkę sieciową na komputerze i wprowadzić URL sieciowego
interfejsu gracznego użytkownika w formacie: http(s)://IP-Address:Port
Domyślny protokół to HTTPS, a domyślny numer portu to 8089.
4. Strona logowania sieciowego interfejsu gracznego użytkownika wyświetli
Wprowadź domyślne nazwę użytkownika administracyjnego “admin” oraz hasło.
Uwagi: Urządzenia wyprodukowane od Stycznia 2017 posiadają unikalne hasło
znajdujące się na naklejce, starsze urządzenia posiadają domyślne hasło “ad-
min”.
5. Aby poznać szczegółowe informacje nt. konguracji rozszerzeń SIP, linii PSTN,
magistrali SIP i pozostałych ustawień systemowych poprzez sieciowy interfejs
graczny użytkownika, należy ściągnąć instrukcję obsługi urządzenia UCM6202:
http://www.grandstream.com/support
1. Nacisnąć „Down” (dół) lub „OK” w celu rozpoczęcia przeglądania opcji menu.
2. Nacisnąć „Down” w celu przejrzenia różnych opcji menu. Nacisnąć „OK” w celu
wyboru pozycji.
3. Aby wrócić do poprzedniego menu, w opcji menu wybrać „Back” (powrót).
4. Po ponad 20 sekundach bezczynności menu wyświetlacz LCD powróci do
ekranu domyślnego.
KONFIGURACJA URZĄDZENIA UCM6202 ZA
POMOCĄ SIECIOWEGO INTERFEJSU GRAFICZNEGO
UŻYTKOWNIKA:
Port LAN
