Grandstream Networks UCM6204 Quick Installation Guide

23 24

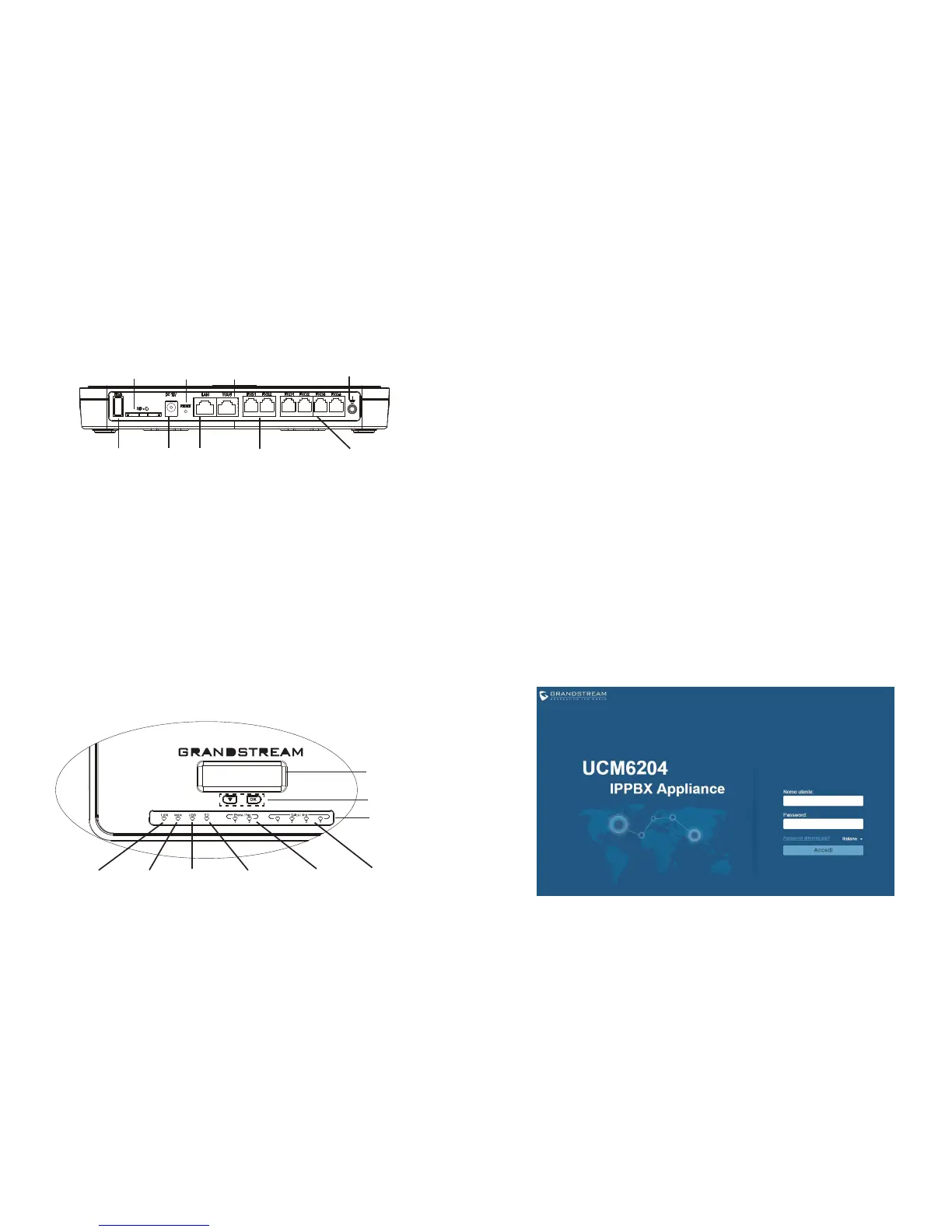

CONNESSIONE DEL UCM6204:
Due porte FXS
CC a 12 V Quattro porte FXO
Slot per SD Card
Porta USB
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di UCM6204.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6204. Inserire la spina principale dell’
adattatore di alimentazione in una presa di corrente protetta contro le sovraten-
sioni.
4. Attendere l’avvio di UCM6204. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che UCM6204 è connesso correttamente alla rete, l’indicatore LED
della WAN nella parte anteriore sarà di colore verde e il display LCD visual-
izzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO;
collegare le linee analogiche (telefono e fax) alle porte FXS.
Ripristina
Messa a terra
UTILIZZO DEL MENU DEL TASTIERINO DI UCM6204:
1. Collegare il computer alla stessa rete di UCM6204.
2. Assicurarsi che UCM6204 sia alimentato correttamente e visualizzi l’indirizzo IP
sul display LCD.
3. Aprire un browser Web sul computer e immettere l’URL dell’interfaccia utente
graca Web nel formato:
http(s)://Indirizzo-IP:Porta
Il protocollo predenito è HTTPS e il numero di porta predenito è 8089.
4. Verrà visualizzata la pagina di accesso dell’interfaccia utente graca Web
(vedere la gura sotto). Il nome utente e la password amministratore predeniti
sono “admin”.
5. Per informazioni dettagliate su come congurare le estensioni SIP, le linee
PSTN, i trunk SIP e tutte le altre impostazioni di sistema tramite l’interfaccia
utente graca Web, scaricare qui il manuale utente di UCM6204.
http://www.grandstream.com/support
1. Premere il tasto “Giù” o “OK” per iniziare a scorrere le opzioni del menu.
2. Premere “Giù” per scorrere le diverse opzioni del menu. Premere “OK” per
selezionare una voce.
3. Nell’opzione di menu, selezionare “Indietro” per tornare al menu precedente.
4. Il display LCD tornerà alla visualizzazione predenita dopo un periodo di inat-
tività nel menu di più di 20 secondi.
LCD
Tasti di
navigazione
LED USB LED FXSLED WAN LED scheda SD LED FXO
Indicatori
LED
LED LAN
CONFIGURAZIONE DI UCM6204 TRAMITE
INTERFACCIA UTENTE GRAFICA WEB:
Porta LAN
Porta WAN

Grandstream Networks UCM6204 Specifications

General

Brand	Grandstream Networks
Model	UCM6204
Category	PBX
Language	English
