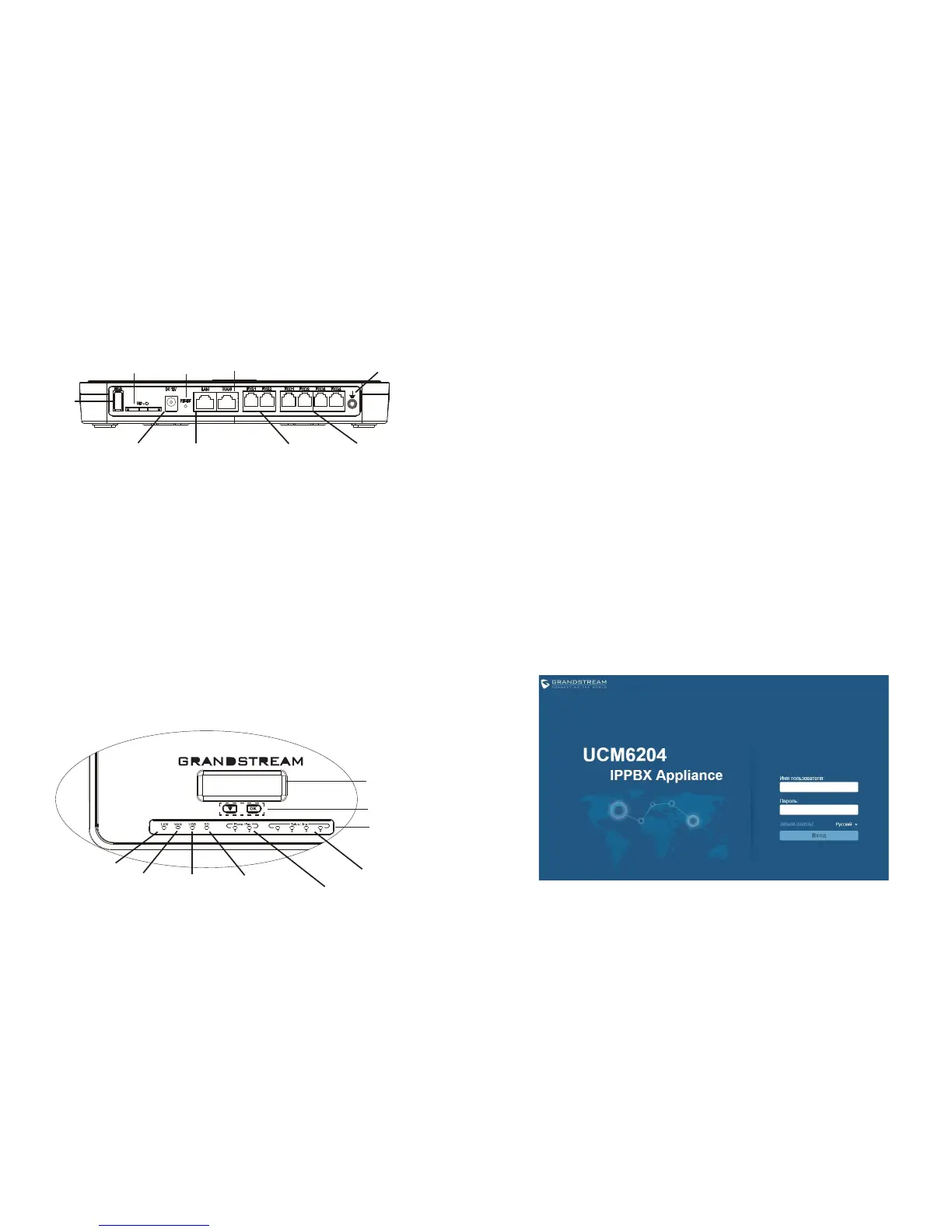

ПОДКЛЮЧЕНИЕ UCM6204:
2 порта FXS
12 В постоянного тока
4 порта FXO
Разъем для SD-карты
1. Вставьте один конец кабеля Ethernet RJ-45 в порт локальной сети (WAN)
UCM6204.
2. Вставьте другой конец кабеля Ethernet в порт исходящей связи
переключателя/коммутатора Ethernet.
3. Подключите адаптер питания постоянного тока 12 В к разъему питания
постоянного тока 12 В на задней панели UCM6204. Вставьте сетевой
штепсель адаптера питания в сетевую розетку с защитой от перепадов
напряжения.
4. Дождитесь загрузки UCM6204. По завершении процесса загрузки на ЖК-
дисплее на передней панели отобразится информация об оборудовании.
5. После успешного подключения UCM6204 к сети индикатор WAN на
передней панели загорится зеленым цветом, а на ЖК-дисплее будет
отображен IP-адрес.
6. (Дополнительно) Подключите линии ТСОП от стенной розетки к портам
FXO; подключите аналоговые линии (телефон и факс) к портам FXS.
Сброс Заземление
ИСПОЛЬЗОВАНИЕ МЕНЮ КЛАВИАТУРЫ UCM6204:
1. Подключите компьютер к той же сети, в которой находится UCM6204.
2. Убедитесь, что UCM6204 правильно включен, а на ЖК-дисплее
отображается его IP-адрес.
3. Откройте веб-браузер на компьютере и введите URL-адрес веб-интерфейса
в формате:
http(s)://IP-Address:Port
Протокол по умолчанию - HTTPS, номер порта по умолчанию - 8089.
4. Появится страница входа веб-интерфейса (см. рис. ниже). Имя
пользователя и пароль администратора по умолчанию “admin”.
5. Подробная информация о настройке расширений SIP, линий ТСОП, SIP
транков и всех других систем в веб-интерфейса доступна в руководстве
пользователя UCM6204, которое можно загрузить здесь.
http://www.grandstream.com/support
1. Нажмите кнопку “Down” (Вниз) или “OK”, чтобы открыть параметры меню.
2. Нажмите “Down” (Вниз) для перехода к пунктам другого меню. Нажмите
“OK”, чтобы выбрать запись.
3. В меню выберите пункт “Back” (Назад), чтобы вернуться к предыдущему
меню.
4. При бездействии в меню более 20 секунд ЖК-дисплей вернется в состояние
по умолчанию.
ЖК-дисплей
Клавиши
навигации
Индикатор
USB
Индикатор FXS
Индикатор
WAN
Индикатор
SD карты
Индикатор
FXO
Световые
индикаторы
Индикатор
LAN
НАСТРОЙКА UCM6204 ЧЕРЕЗ ВЕБ-ИНТЕРФЕЙС:
порта локальной сети
Порт
USB
Порт глобальной сети (WAN)
