Grandstream Networks UCM6204 Quick Installation Guide

31 32

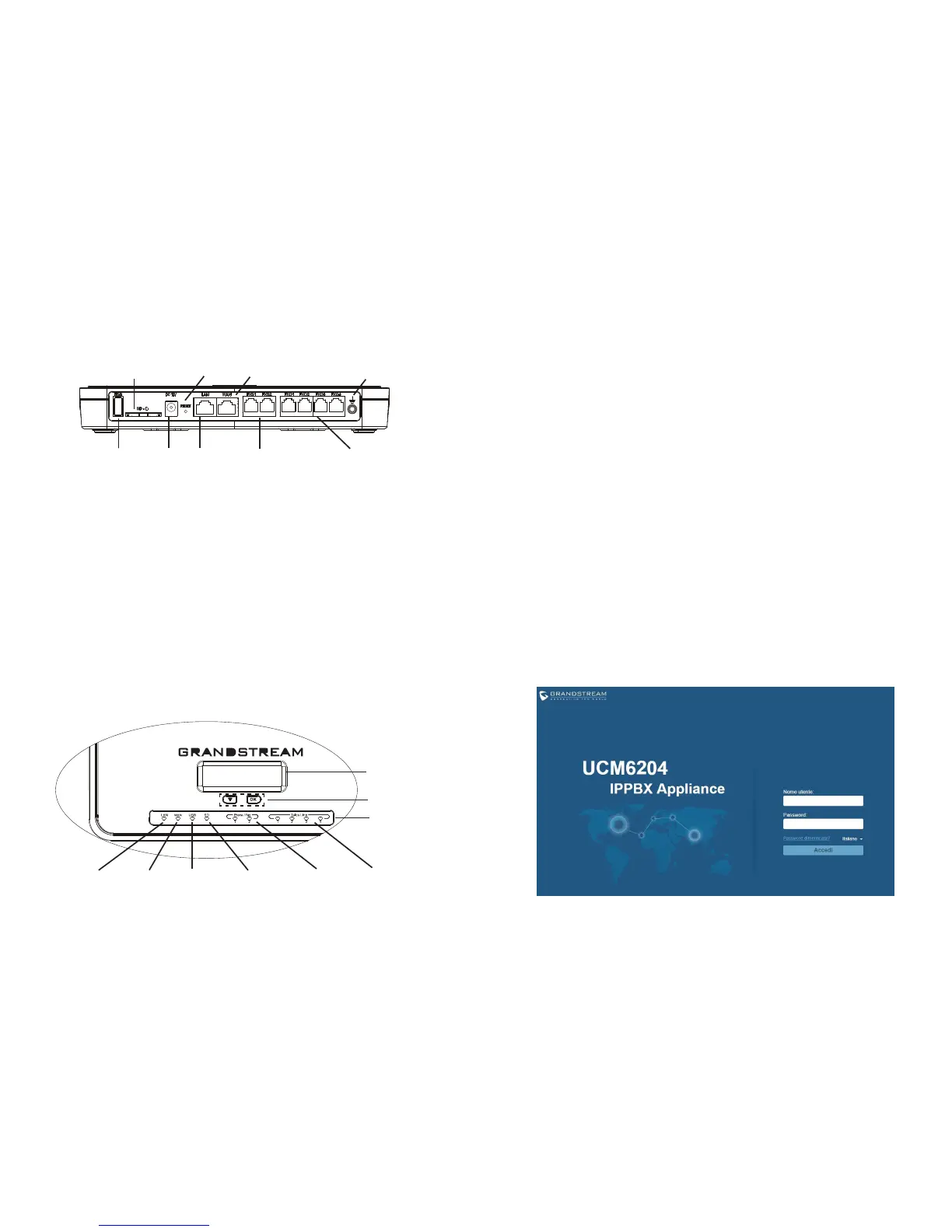

CONNECTANDO O UCM6204:
2 x Portas FXS
DC 12 V 4 x Portas FXO
Compartimento para cartão SD
Porta USB
1. Collegare un’estremità di un cavo Ethernet RJ-45 alla porta WAN di UCM6204.
2. Collegare l’altra estremità del cavo Ethernet alla porta di uplink di uno switch/
un hub Ethernet.
3. Collegare l’adattatore di alimentazione CC a 12 V alla presa di alimentazione
CC a 12 V sulla parte posteriore di UCM6204. Inserire la spina principale dell’
adattatore di alimentazione in una presa di corrente protetta contro le sovraten-
sioni.
4. Attendere l’avvio di UCM6204. Quando il processo di avvio sarà completato, sul
display LCD anteriore verranno visualizzate le informazioni relative all’hardware.
5. Una volta che UCM6204 è connesso correttamente alla rete, l’indicatore LED
della WAN nella parte anteriore sarà di colore verde e il display LCD visual-
izzerà l’indirizzo IP.
6. (Opzionale) Collegare le linee PSTN dalla presa a muro alle porte FXO;
collegare le linee analogiche (telefono e fax) alle porte FXS.
Reset Aterramento
UTILIZANDO O MENU DO UCM6204 ATRAVES DO
TECLADO:
1. Conecte o computador na mesma rede onde está conectado o UCM6204.
2. Verique que o UCM6204 está corretamente ligado e a funcionar e o endereço
IP está exibido na tela LCD.
3 . A b r a o n a v e g a d o r w e b n o s e u c o m p u t a d o r e d i g i t e o U R L d a i n t e r f a c e w e b n o
seguinte formato: http(s)://Endereço-IP:Porta
O protocolo padrão é HTTPS e a porta padrão é 8089.
4 . A p a g i n a d e l o g i n d a i n t e r f a c e w e b s e a m o s t r a r á ( V e r i m a g e m a b a i x o ) . O n o m e
de usuário e senha estão denidos como “admin” por padrão.
5. Para informação detalhada sobre como congurar ramais SIP, linhas PSTN,
troncos SIP e demais congurações do sistema, por favor baixe o manual do
usuário para o UCM6204 no endereço:
http://www.grandstream.com/support
1. Pressione a tecla “Seta” ou “OK” para iniciar a navegação através das diferen-
tes opções do menu.
2. Pressione “Seta” para navegar entre as opções do menu. Pressione “OK” e
selecione uma entrada.
3. Nas opções do menu, selecione “Back” para retornar ao menu anterior.
4. A tela LCD retornará à exibição padrão despois de estar sem atividade por mais
de 20 segundos.
LCD
Tasti di
navigazione
LED USB LED FXSLED WAN LED scheda SD LED FXO
Indicatori
LED
LED LAN
A CONFIGURAR O UCM6204 ATRAVES DA
INTERFACE WEB:
Porta LAN
Porta WAN
