18
• Sicher stellen, dass die Sägenkette entsprechend scharf ist.
• Nie mehr als einen Ast gleichzeitig durchschneiden. Beim
Abschneiden die benachbarten Äste beachten. Beim Längsschneiden
eines Baumes die benachbarten Baumstümpfe beachten.

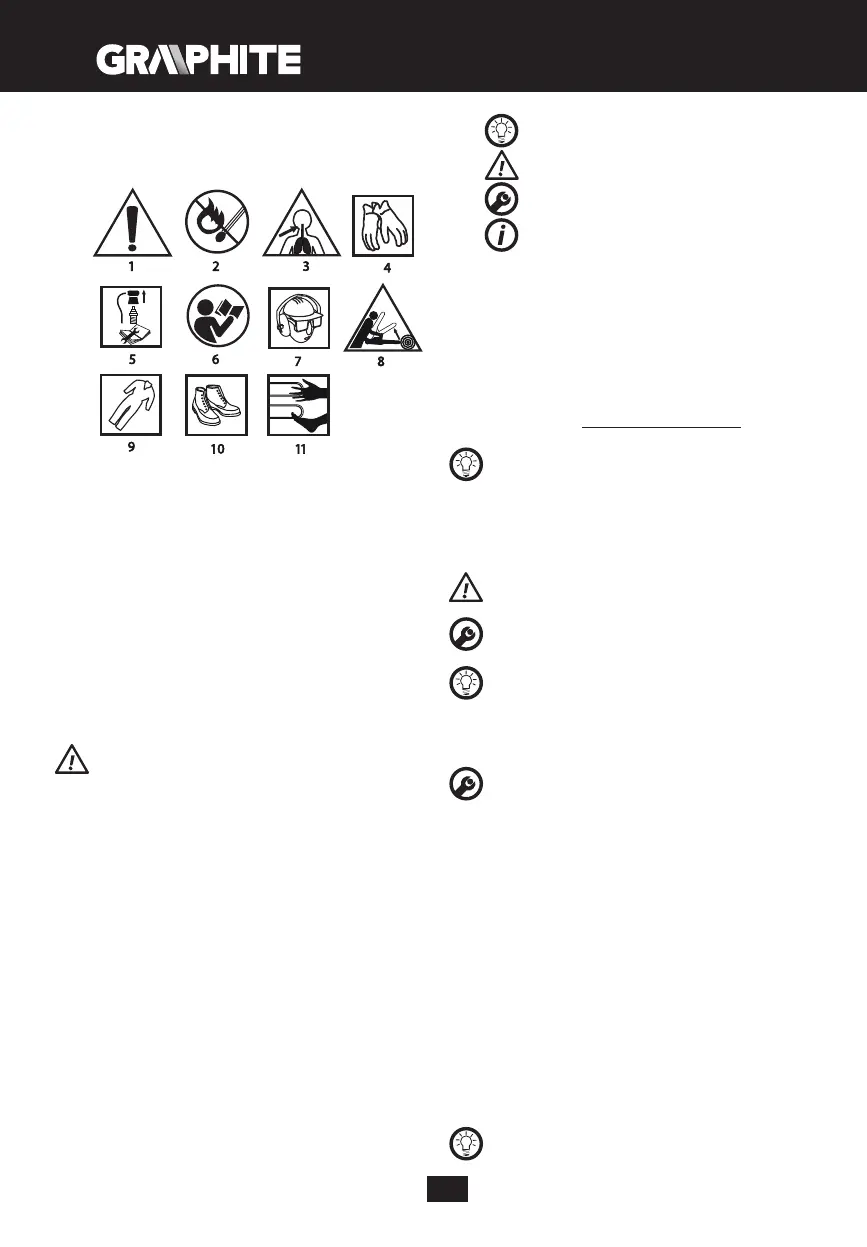

Erläuterung zu den eingesetzten Piktogrammen.
1. Achtung! Besondere Sicherheitsvorkehrungen beachten
2. Brandgefahr
3. Vergiftungsgefahr durch Abgase
4. Schutzhandschuhe tragen
5. Vor der Bedienung bzw. Instandsetzung den Motor ausschalten
und die Leitung von der Zündkerze abziehen
6. Die Betriebsanleitung durchlese und die darin enthaltenen
Warnhinweise und Sicherheitshinweise beachten!
7. Kopf-, Augen- und Gehörschutz verwenden
8. Rückschlaggefahr
9. Schutzkleidung verwenden
10. Schutzschuhwerk verwenden
11. Keine Extremitäten den Schneideelementen nähern
AUFBAU UND ANWENDUNG
Die Motorkettensäge ist das manuell bediente Gerät. Die
Motorkettensäge wird mit einem Zweitakt-Verbrennungsmotor mit
Luftkühlung angetrieben. Das Gerät ist für die Ausführung von Arbeiten
im Hausgarten bestimmt. Mit der Motorkettensäge dürfen Bäume
gefällt, Äste geschnitten, Brenn-, Heizholz sowie Holz für andere Zwecke
vorbereitet werden.
Nichtbestimmungsgemäße Verwendung des Gerätes ist nicht
zugelassen.
BESCHREIBUNG DER SEITEN MIT GRAPHIKEN
Die unten angeführte Nummerierung bezieht sich auf die Elemente des
Gerätes, die auf den Seiten mit Graphiken dargestellt werden.
1. Sperre des Hebels der Brennstodrossel
2. Starterzug
3. Einstellring für Luftlterabdeckung
4. Luftlterabdeckung
5. Vorderer Handgri
6. Bremshebel
7. Mutter zur Befestigung der Führung
8. Einstellschraube für Kettenspannung
9. Einstellschraube für Ölmenge
10. Gehäuse
11. Hebel der Brennstodrossel
12. Haupthaltegri
13. Anlassseil
14. Zündungsschalter
15. Tankdeckel
16. Einstellschrauben für Vergaser L und H
17. Einstellschraube für niedrige Drehzahl T
18. Öltankdeckel
19. Stützklaue
20. Führung
21. Sägenkette
22. Kettenrad für Führung
* Es können Unterschiede zwischen der Abbildung und dem Produkt auftreten.
BESCHREIBUNG FÜR VERWENDETE GRAPHISCHE ZEICHEN
ACHTUNG
WARNUNG
MONTAGE/EINSTELLUNGEN
INFORMATION
AUSSTATTUNG UND ZUBEHÖR
1. Abdeckung der Führung - 1 St.
2. Führung - 1 St.
3. Sägenkette - 1 St.
4. Stützklaue + Schrauben - 1 Satz
5. Behälter für Benzin-Öl-Mischung - 1 St.
6. Kerzenschlüssel mit Schraubendreher - 1 St.
7. Schraubendreher - 1 St.
8. Sechskantschlüssel - 2 St.
9. Feile - 1 St.
BETRIEBSVORBEREITUNG
MOTORKETTENSÄGE TRAGEN
Bevor Sie die Motorkettensäge tragen, schieben Sie die
Kettenabdeckung auf die Führung und Kette. Die Motorkettensäge
soll am vorderen Haltegri getragen werden. Die Motorkettensäge
darf am Haupthaltegri nicht getragen werden. Werden mehrere
Schnittoperationen nacheinander nötig, soll die Motorkettensäge
zwischen den einzelnen Schritten mit dem Zündungsschalter
ausgeschaltet werden.
STÜTZKLAUE MONTIEREN
Aus Sicherheitsgründen muss die Stützklaue an die Kettensäge
montiert sein. Sie bildet einen Stützpunkt und mindert das Risiko des
Rückschlages.
• Die Stützklaue (19) an das Gehäuse der Kettensäge mit Schrauber
(mitgeliefert) montieren.
FÜHRUNG UND SÄGENKETTE MONTIEREN
Zur Regulierung der Kettenspannung dienen ein Stift und eine
Einstellschraube. Es ist sehr wichtig, dass bei der Montage der sich in
der Einstellschraube bendende Stift in die Önung in der Führung
hineinkommt.
Durch das Drehen der Einstellschraube kann der Stift hin und zurück
geschoben werden. Diese Elemente sollen richtig vor der Montage
der Führung in der Motorkettensäge eingestellt werden.
Die Kettenführung und Sägenkette werden getrennt geliefert.
• Der Bremshebel (6) muss in der oberen (vertikalen) Position sein
(Abb. A).
• Die Mutter zur Befestigung der Führung (7) lösen und das Gehäuse
(10) entfernen.
• Die Kette (21) auf das Kettenantriebsrad auegen, das sich hinter der
Kupplung bendet.
• Die Führung (20) auf die Führungsschrauben (c) (mit der Kupplung
einschiebend) aufsetzen und zum Kettenantriebsrad (Abb. B) hin
schieben.
• Die Kette (21) von unten auf das Kettenrad der Führung (22)
aufsetzen.
• Die Führung (20) zum Kettenantriebsrad so schieben, dass die
Kettengleider sich in der Nut in der Führung benden.
• Prüfen, dass der Stift (a) in der Einstellschraube für Kettenspannung
(8) sich in der Mitte der unteren Önung (b) der Führung (20)
bendet (ggf. regulieren) (Abb. B).
• Das Gehäuse (10) anbringen und leicht mit den Muttern zur
Befestigung der Führung (7) anziehen.
• Die Sägenkette entsprechend mit der Einstellschraube für
Kettenspannung (8) spannen. Die richtige Kettenspannung besteht
dann, wenn die Kette in der Mitte der Führung in der horizontalen
Lage sich für 3 bis 4 mm anheben lässt.
• Die Mutter zur Befestigung der Führung (7) festziehen und dabei die
Spitze der Führung festhalten.
Vor der Montage der Führung und Kette prüfen Sie die Ketten-
Schneidekanten auf festen Sitz (die richtige Lage der Kette in der
Führung ist auf der Spitze der Führung gezeigt). Um die Verletzung
