22
Installation du variateur dans le modélisme
Après avoir sorti le variateur de son emballage, réfléchissez tout
d´abord de quel côté vous le placez. Nous vous conseillons de
l´installer au plus bas du chassis. Veuillez vérifier que le
récepteur et l´antenne de réception se trouvent à au moins 3 cm
du variateur, des cordons d´alimentation et de l´accu. Placez-le
aussi de telle sorte à ce que le vent de face aille sur le FETs. Ceci
augmente les performances du variateur.
Après avoir choisi l´endroit d´emplacement du variateur, fixez-le
avec du double ruban adhésif.
Branchement du variateur
Branchement à l´accu et au moteur
Branchement d´un condensateur de puissance
. Reliez le cordon bleu avec le pôle moins du moteur
. Reliez le cordon jaune avec le pôle plus du moteur
. Reliez le cordon rouge avec le pôle plus de l´accu
. Reliez le cordon noir avec le pôle moins de l´accu
Vous pouvez souder le condensateur de puissance directement
au cordon de puissance.Attention à la polarité. Voir schéma
Réf. N°91539 ou 91539.G
Le branchement d'un condensateur de puissance est
avantageux ; il réduit l'influence des perturbations générées par
le moteur, protège le régulateur d'une surtension et améliore
l'accélération.

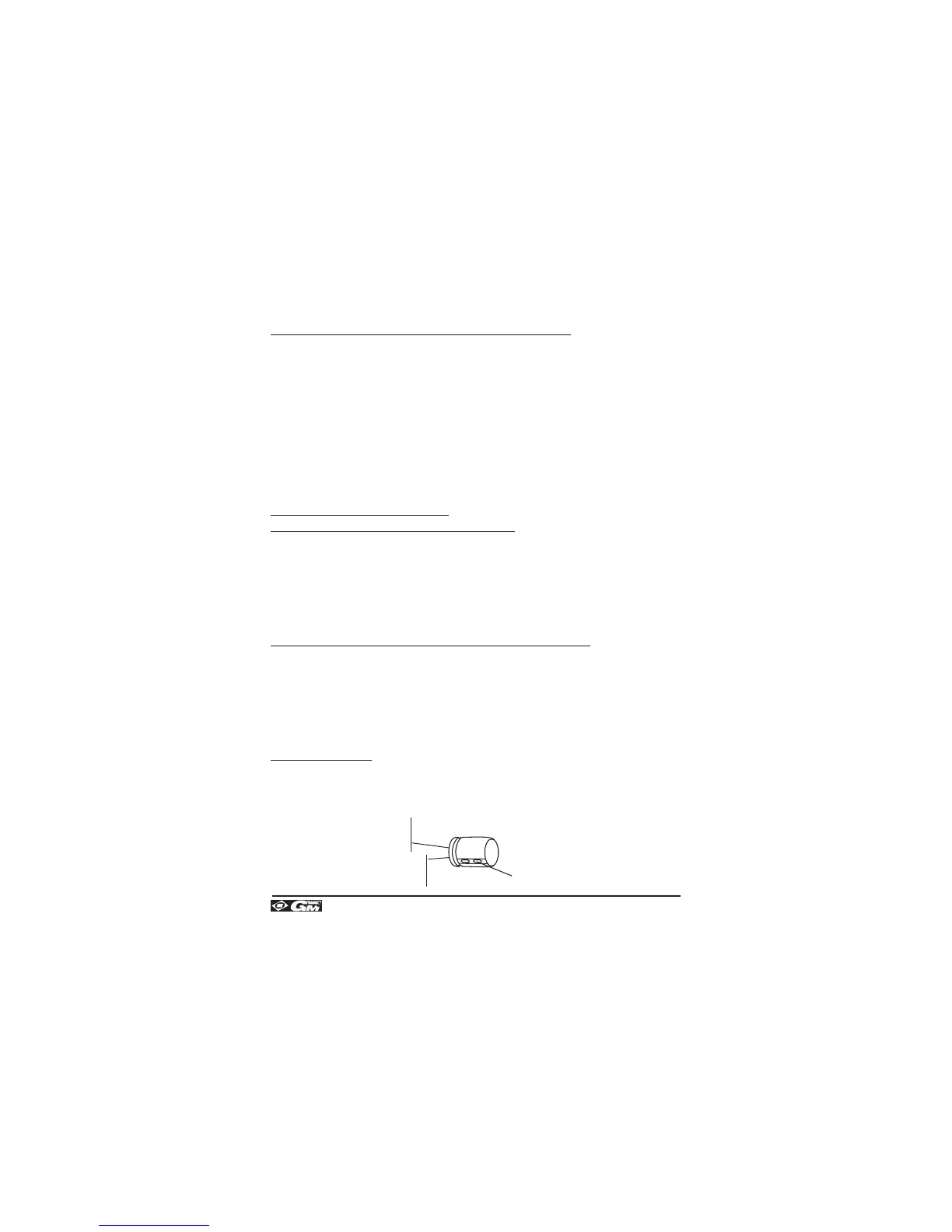

Branchement :
Plus
Minus
Relier le long Pin
avec le + de l´accu
Relier le Pin court
avec le - de l´accu
Signe du pôle moins
