IS CHIPS COLLECTOR • 13

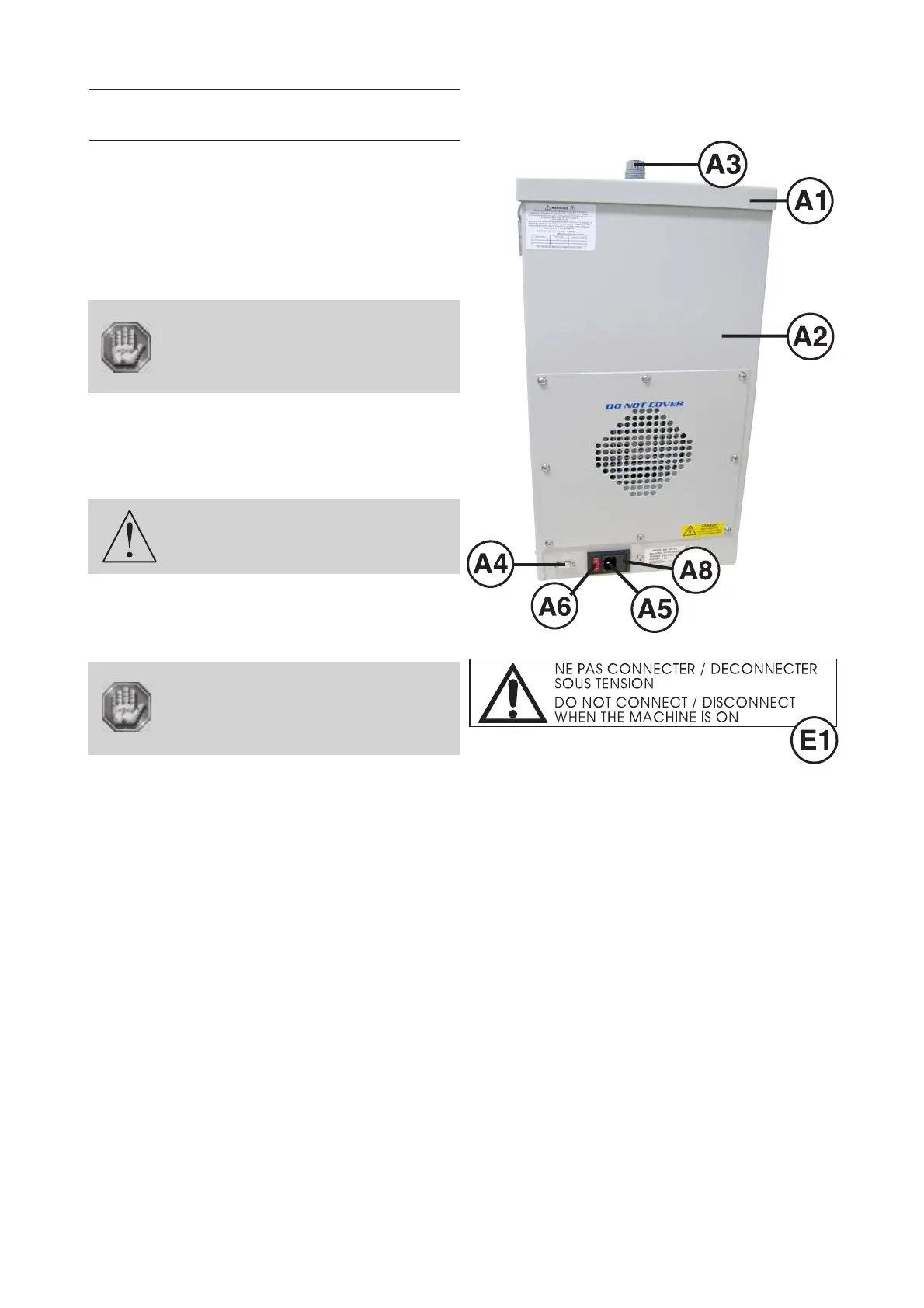

Description
Ensemble aspirateur de
copeaux
A1 - Couvercle.
A2 - Corps principal.
A3 - Entrée des copeaux aspirés.
Chaque connexion répond à un des
niveaux de sécurité suivant :
- Niveau de tension dangereux.
- Niveau de tension TBTS
(Très Basse Tension de Sécurité)
A4 - Connecteur "Entrées/Sorties" Sub-D 9 points
femelle - Niveau de tension TBTS.
A5 - Prise d'alimentation - Niveau de tension
dangereux.
Toujours éteindre la machine avant
de connecter ou de déconnecter un
câble comme le rappelle l'étiquette
(E1) collée à l'arrière de la machine.
A6 - Bouton d'arrêt général.
A8 - Tiroir pour fusibles 5 A (T*) - Niveau de tension
dangereux.
(T*) = Ces fusibles sont temporisés, à
haut pouvoir de coupure et confor-
mes à la Norme CEI 127-2.
