GRAVOGRAPH IS - Connexion de Laspirateur de Copeaux

IS CHIPS COLLECTOR • 19
Connexion de l'aspirateur
de copeaux
Mettre la machine hors tension avant
de poursuivre l'opération : débran-
cher le cordon d'alimentation de la
prise secteur.
Toujours éteindre la machine avant
de connecter ou de déconnecter l'as-
pirateur de copeaux.

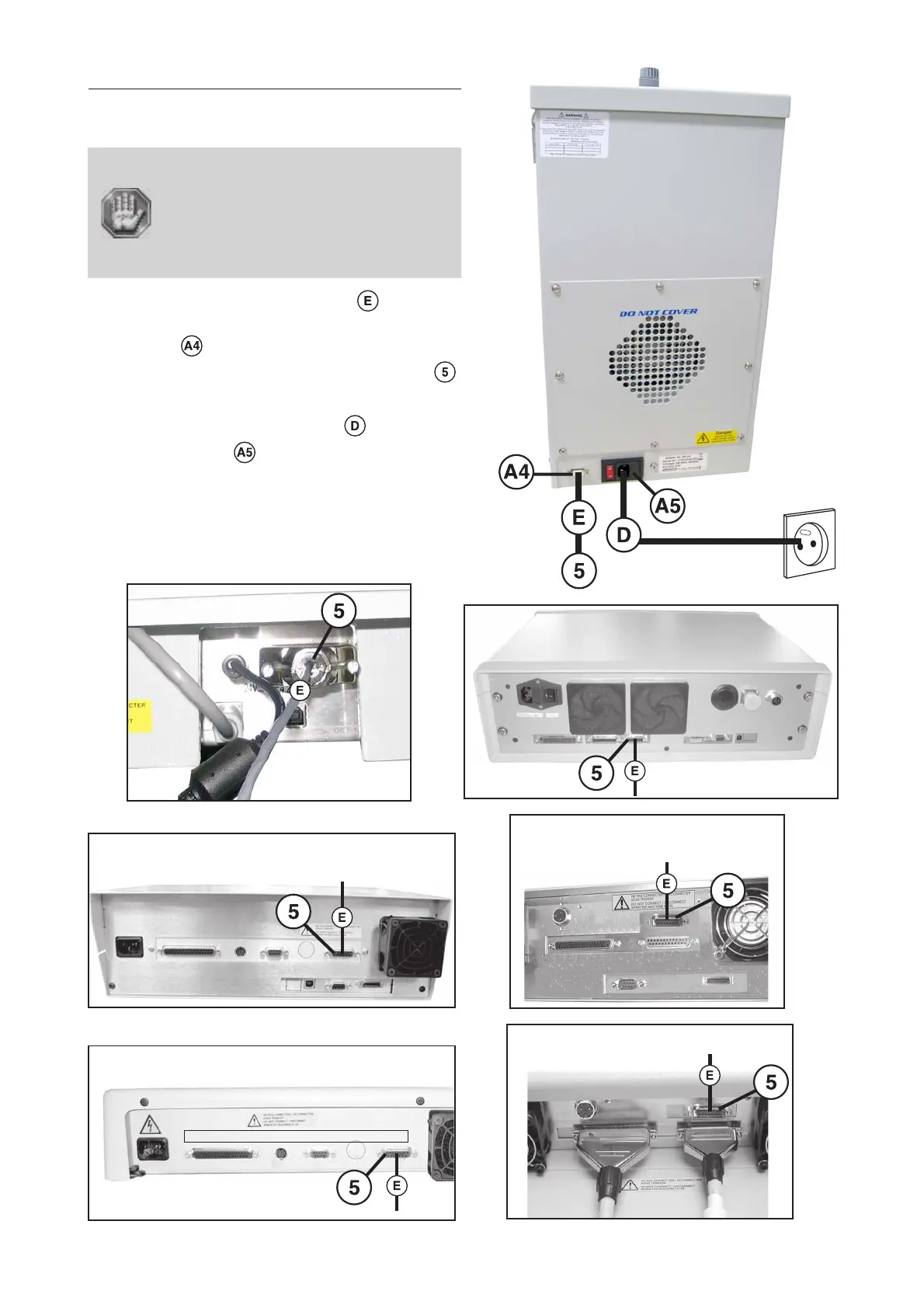

7. Brancher le câble de liaison "Entrées/
Sorties" sur le connecteur Sub-D 9 points
femelle de l'aspirateur de copeaux et sur
le connecteur Sub-D 15 points femelle ,
situé à l'arrière de la machine.
8. Brancher le cordon secteur sur la prise
d'alimentation de l'aspirateur de copeaux
et ensuite sur le secteur.
9. Mettre la machine et l'aspirateur de co-
peaux sous tension.
Liaison boitier électronique/machine
Electronics-machine connection
Verbindung Elektronikeinheit/Maschine
Tourne Cylindre
Cylinder attachment
Abrollvorrichtung
Broche externe
External Spindle
Externe Spindel
E/S Standard
Standard I/O
E/A Standard
Nouvelle Machine IS400 (MEPB)
Ancienne Machine IS400
Ancien boîtier électronique IS
IS6000 / IS7000/ IS8000
Nouveau boîtier électronique IS
IS6000 / IS7000/ IS8000 (MEPB)
Boîtier électronique IS XP
IS6000 XP / IS7000 XP/ IS8000 XP
GravoTech M20/M40
