16
Technical Information
Service Manual
5. Electrical Part

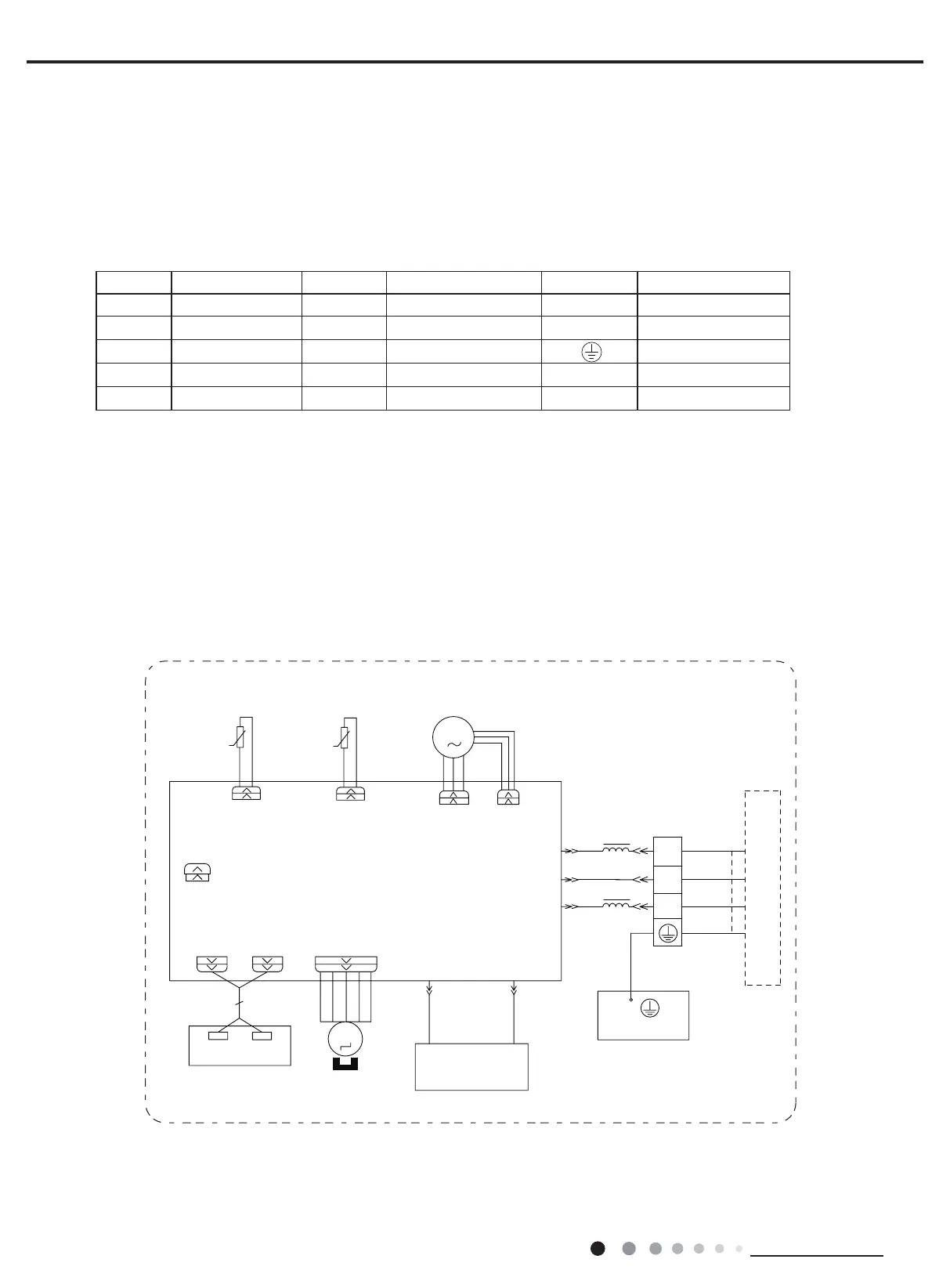

5.1 Wiring Diagram
● Indoor Unit
● Instruction
Symbol Symbol Color Symbol Symbol Color Symbol Name
WH White GN Green CAP Jumper cap
YE Yellow BN Brown COMP Compressor
RD Red BU Blue Grounding wire
YEGN Yellow/Green BK Black / /
VT Violet OG Orange / /
Note: Jumper cap is used to determine fan speed and the swing angle of horizontal lover for this model.
SENSORSENSOR
AC-L
BK
PE
ROOMTUBE
M2
SWING-UD1
ROOM TEMP.
RT2
AP2
BN
PG
YEGN
M1
BU
FAN MOTOR
OUTDOOR UNIT
2
3
XT
N(1)
TUBE TEMP.
RT1
SWING
MOTOR
COM-OUT
N
PGF
CAP
JUMP
DISP2DISP1
AP1
RECEIVER AND
DISPLAY BOARD
EVAPORATOR
TERMINAL
BLOCK
L
L
BU
BK
BN
YEGN
PRINTED CIRCUIT BOARD
HEALTH-L
BU RD
HEALTH-N
GENERATOR
COLD PLASMA
θ
θ
GWH18KG-K3DNA5G/I GWH18KG-K3DNA6G/I GWH18KG-K3DNA9G/I(CB146N37301)
GWH18KG-K3DNB1G/I GWH18KG-K3DNB2G/I GWH18KG-K3DNB4G/I GWH24KG-K3DNA5G/I
GWH24KG-K3DNA6G/I GWH24KG-K3DNA9G/I(CB146N37201) GWH24KG-K3DNB1G/I
GWH24KG-K3DNB2G/I GWH24KG-K3DNB4G/I
