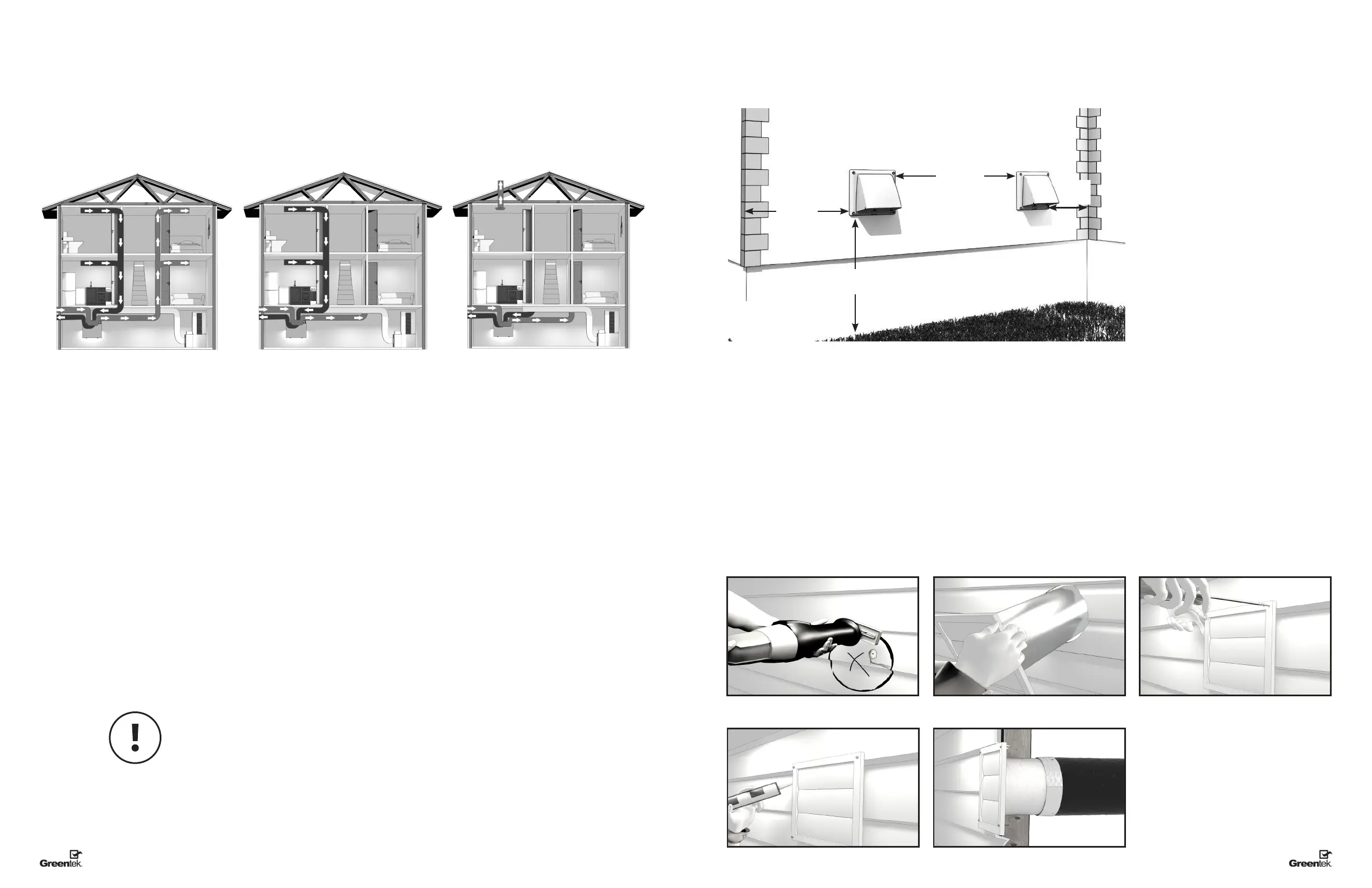

INSTALLATION DES ÉVENTS EXTÉRIEURS
INSTALLATION RECOMMANDÉE
INSTALLATION DES ÉVENTS
460mm 460mm
(18po)(18po)
1m 1m
(36po)(36po)
900mm 900mm
(3pi) min.(3pi) min.
1m 1m
(36po)(36po)
Admission
• Doivent être situés en amont des vents
dominants de l’échappement.
• Distance minimale de 900mm (3pi) des
évents de la sécheuse et de l’échappement de
la chaudière (chaudières à efficacité moyenne
ou élevée), des entrées, des tuyaux de
remplissage d’huile, des compteurs de gaz et
des poubelles.
• Ne pas les placer dans le garage, le grenier,
le vide sanitaire ou sous la terrasse.
Emplacement des chapeaux de protection contre
les intempéries
• Loin des compteurs de gaz, des compteurs
d’électricité et des allées où le brouillard ou la
glace pourraient poser un risque.
• Ne pas les placer dans un garage, un atelier
ou un autre endroit non chauffé.
Un système de conduits bien conçu et installé
permettra l’efficacité maximale du VRC.
• Le revêtement intérieur du conduit isolé
flexible doit être fixé au manchon du chapeau
de protection (aussi près de l’extérieur que
possible) et au raccord de conduit convenable
du VRC.
• L’isolant doit demeurer entier et ne pas être
comprimé.
1. Pratiquez des ouvertures entre les poteaux de mur. 3. Fixez l’évent à l’aide de vis adéquates.
4. Scellez-le à l’aide d’un calfeutrant d’extérieur. 5. Fixez le conduit isolé depuis l’intérieur et posez
du ruban adhésif.
2. Insérez l’évent.
• Le revêtement extérieur, qui agit comme
pare-vapeur, doit être complètement scellé
contre le mur extérieur et le VRC à l’aide de
ruban adhésif ou de calfeutrant.
• Une bonne mesure de calfeutrant de qualité
(idéalement antibruit) scellera le conduit
intérieur flexible à la fois au raccord de
conduit du VRC et au chapeau de protection
avant de les fixer en place.
• Afin de minimiser la restriction du débit d’air,
le conduit isolé flexible reliant les deux
chapeaux de protection contre les intempéries
extérieurs au VRC doit être bien tendu et
aussi court que possible.
• Un conduit entortillé ou plié restreindra
grandement le débit d’air.
TYPES D’INSTALLATION
Exemple seulement: la configuration des conduits peut différer selon le modèle.
1. L’air vicié est évacué des pièces nécessitant
une évacuation locale (salle de bains, cuisine,
salle de lavage).
2. L’air frais est distribué aux pièces habitables
(chambres à coucher, salle de séjour).
3. Le débit d’air du VRC doit être équilibré après
l’installation à l’aide de la procédure décrite à
la section «ÉQUILIBRAGE DU DÉBIT D’AIR».
Suggéré pour:
• Plinthes hydroniques
• Planchers chauffants
• Plinthes électriques
• Thermopompes à deux blocs miniatures
Avantages:
Assure la meilleure distribution d’air frais
dans la maison et offre le coût d’utilisation le
plus faible, car un appareil de traitement de
l’air ou une chaudière ne sont pas requis.
1. La soufflante de chaudière est réglée pour un
fonctionnement continu ou jumelée au VRC
pour assurer une distribution adéquate de
l’air. Consultez le schéma de câblage pour
chaudière électrique à la page28.
2. L’air vicié est évacué des pièces nécessitant
une évacuation locale (salle de bains, cuisine,
salle de lavage).
3. L’air frais est acheminé au plénum de reprise
d’air de la chaudière.
4. En raison de la différence de pression, le
débit d’air du VRC doit être équilibré sur
place à l’aide de la procédure décrite à la
section «ÉQUILIBRAGE DU DÉBIT D’AIR».
* Pour un système à plusieurs zones, veuillez
communiquer avec le Centre d’assistance à la
clientèle de Greentek avant toute installation
nécessitant l’utilisation d’un dispositif de
verrouillage de chaudière.
Suggéré pour:
• Chaudières centrales
• Lorsque l’acheminement d’air frais vers
l’aire habitable n’est pas possible ou
pratique
Avantages:
Conditionne l’air frais avant la distribution
dans la maison
1. La soufflante de chaudière est réglée pour un
fonctionnement continu ou jumelée au VRC
pour assurer une distribution adéquate de
l’air. Consultez le schéma de câblage pour
chaudière électrique à la page28.
2. Une séparation minimale de 1m (39po) est
recommandée entre les deux raccords directs.
3. Le raccord d’air d’évacuation du VRC doit se
trouver en amont du raccord d’air fourni du
VRC afin d’empêcher l’évacuation d’air frais.
4. En raison de la différence de pression, le
débit d’air du VRC doit être équilibré sur
place à l’aide de la procédure décrite à la
section «ÉQUILIBRAGE DU DÉBIT D’AIR».
* Pour un système à plusieurs zones, veuillez
communiquer avec le Centre d’assistance à la
clientèle de Greentek avant toute installation
nécessitant l’utilisation d’un dispositif de
verrouillage de chaudière.
Suggéré pour:
• Lorsque la salle de bains et la cuisine
disposent déjà d’un système d’évacuation
• Peut convenir aux travaux de modernisation
Avantages:
Le type d’installation le plus abordable
CONDUITS DE VRC POUR
UN SYSTÈME ENTIÈREMENT
SPÉCIALISÉ
CONDUITS DE VRC/
CHAUDIÈRE POUR UN SYSTÈME
PARTIELLEMENT SPÉCIALISÉ
VRC/CHAUDIÈRE POUR UNE
INSTALLATION SIMPLIFIÉE
OPTIMAL MIEUX BON
Assurez-vous que
le VRC peut fournir
le débit d’air requis.
