OPTIONS DE FIXATION
EMPLACEMENT
• L’appareil doit être situé dans un endroit
conditionné où il sera pratique de
l’entretenir.
• On le place habituellement près du mur
extérieur où les chapeaux de protection
seront installés.
• Placez-le dans une salle de rangement
lorsqu’il est impossible de l’installer au
sous-sol.
L’installation dans un grenier doit respecter
les conditions suivantes:
• La température du grenier doit être au-
dessus du point de congélation en tout
temps, et pour un rendement optimal,
s’élever à 12°C (54°F).
• Le grenier est facilement accessible pour
inspecter et entretenir l’appareil.

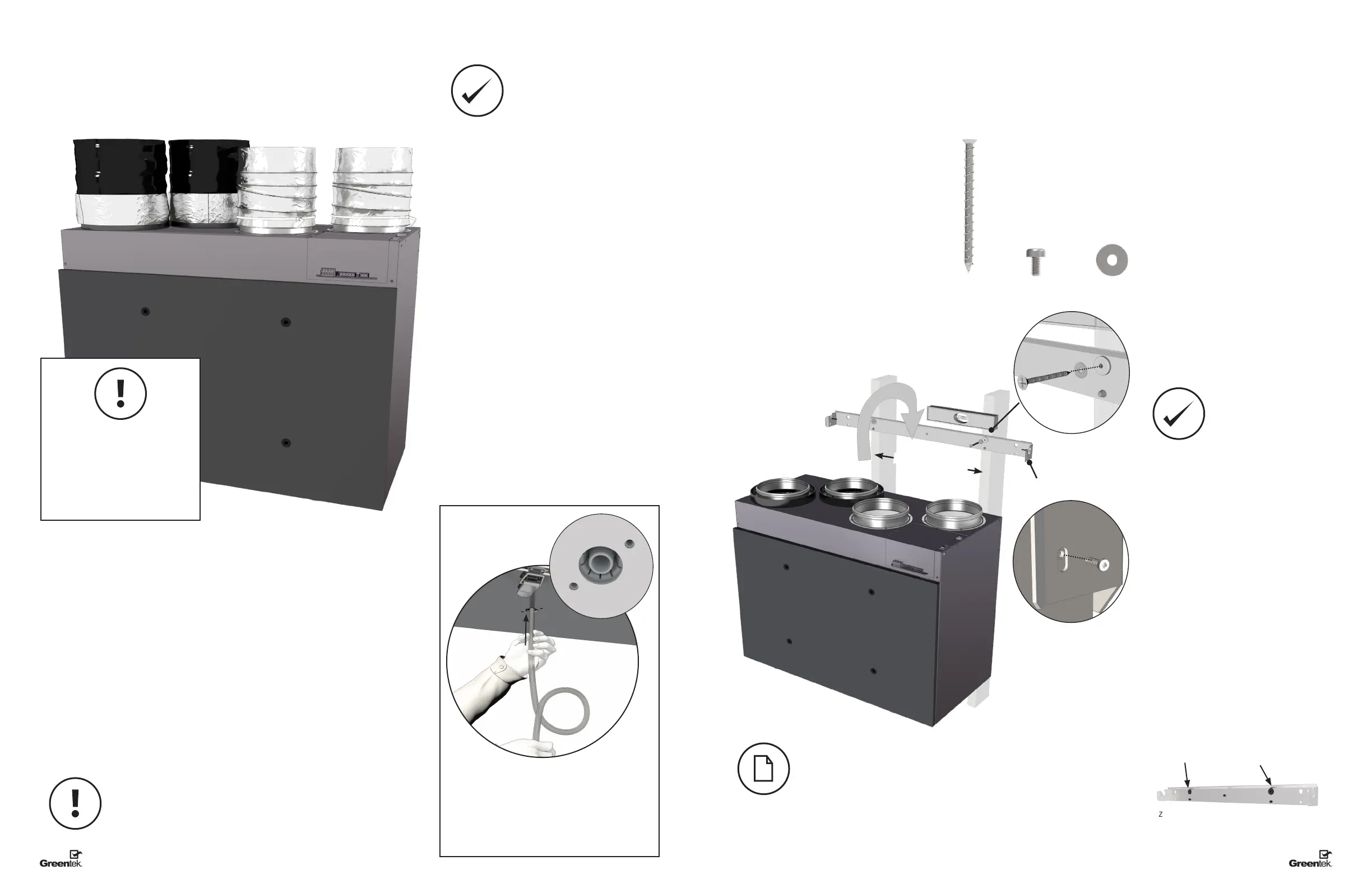

LE KIT DE MONTAGE MURAL D'INSTALLATION
COMPREND:
Vis de sécurité
(incluses)
406mm (16po)
A
X2
B
X2
C
X2
Si vous utilisez l'espacement de 24 po disponible pour les Solace 1.5H, 2.0H, 1.5H-EC et 2.5H-EC, déplacez
les isolants de vibrations.
INSTALLATION DES CONDUITS
RELIER LES CONDUITS AU VRC
AIR VICIÉ
DE LA MAISON
ÉVACUATION VERS
L'EXTÉRIEUR
AIR FRAIS
VERS LA MAISON
ADMISSION D’AIR
FRAIS EXTÉRIEUR
• Les conduits doivent être courts et
présenter le moins de plis ou coudes
possibles.
• Les coudes de 45º sont préférables aux
coudes de 90º.
• Utilisez des conduits en «Y» plutôt qu’en
«T», lorsque possible.
• Tous les joints de conduit doivent être xés
en place à l’aide de vis ou de scellant pour
conduit et enveloppés de ruban à conduits
en aluminium an de prévenir les fuites.
• On recommande d’utiliser des conduits
galvanisés entre le VRC et les aires
habitables de la maison, lorsque possible.
• An de réduire le bruit, il faut utiliser un
conduit isolé exible non métallique court
(d’environ 300mm ou 12po) entre le VRC
et le système de conduits d’alimentation et
d’évacuation.
• Les conduits d’alimentation et de retour
principaux vers et depuis le VRC doivent
être du même diamètre que le raccord de
conduit, ou plus larges.
• Les conduits secondaires menant aux
pièces individuelles peuvent être aussi
petits que 100mm (4po).
RELIER LES CONDUITS AU VRC
Conduit exible: glissez le conduit exible sur le raccord de conduit et xez-le en place à
l’aide d’une attache de câble.
Conduit rigide: glissez le conduit sur le raccord de conduit, puis vissez-le en place et
scellez-le.
EMPLACEMENT DES GRILLES D’ADMISSION
Sans chaudière à air pulsé: l’air frais doit être acheminé à toutes les pièces habitables
à partir d’emplacements élevés sur le mur ou sur le plafond. On recommande des grilles
distribuant confortablement l’air.
Avec une chaudière à air pulsé: reliez l’appareil aux conduits de la chaudière.
EMPLACEMENT DES GRILLES D’ÉVACUATION
Évacuez l’air vicié des endroits où les pires problèmes de qualité de l’air surviennent:
la salle de bains, la cuisine et la salle de lavage. Des conduits de retour d’air
supplémentaires depuis des emplacements stratégiques peuvent être installés.
Leconduit de retour de la chaudière peut également servir pour l’évacuation.
Conformément aux codes du bâtiment et aux exigences d’installation pour
les appareils à combustion: les conduits de retour d’air, ou les ouvertures
pour le retour d’air, ne doivent pas être placés dans des endroits fermés
contenant des appareils de combustion susceptibles de fuir.
Installez le tuyau d’évacuation en
formant un piège en «P», puis xez
le tuyau d’évacuation du condensat au
VRC en le glissant dans le raccord.
Remplissez le tuyau de condensat
d’eau.
INSTALLATION DU
TUYAU D’ÉVACUATION
Ne pas manipuler l'unité par
les colliets / les ouvertures
de collet pour éviter
d'endommager les colliers
et l'isolation en mousse.
