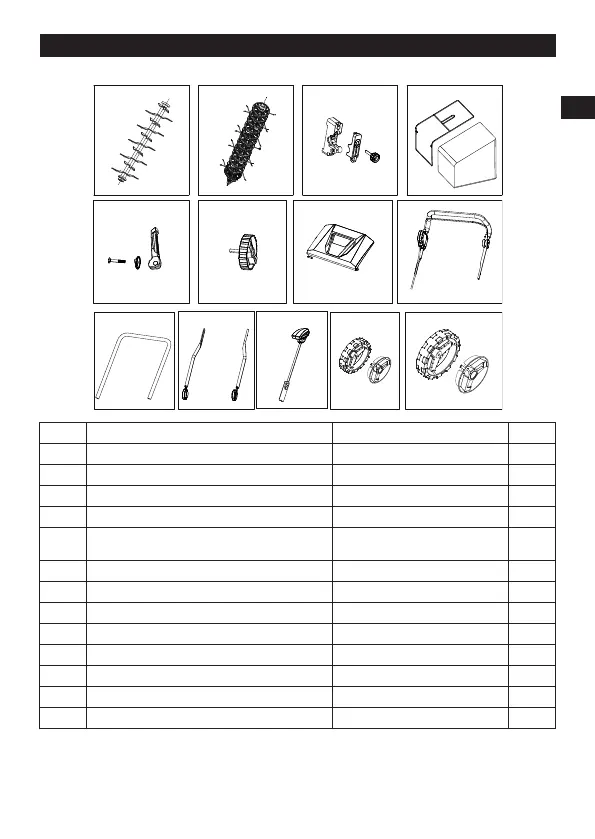

GreenWorks DHF410 - Vue Éclatée

9 VUE ÉCLATÉE
1
2
3 4
9
5
6
7
8
10
12
11
13
No Description No de pièce Qté.
1 Cylindre de lame R0102490-00 1
2 Cylindre à dents R0102491-00 1
3 Ensemble de serrure à cylindre R0102940-00 1
4 Sac arrière R0102941-00 1
5 Ensemble de fixation des poignées supérieures /
centrales
R0102483-00 4
6 Ensemble de bouton de poignée inférieure R0102485-00 2
7 Volet d'éjection arrière R0102942-00 1
8 Ensemble de commande de poignée supérieure R0102480-00 1
9 Poignée centrale R0102482-00 1
10 Poignée inférieure R0102484-00 2
11 Levier de réglage de la profondeur R0102943-00 1
12 Ensemble de roue arrière R0102489-00 2
13 Ensemble de roue avant R0102488-00 2
